该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

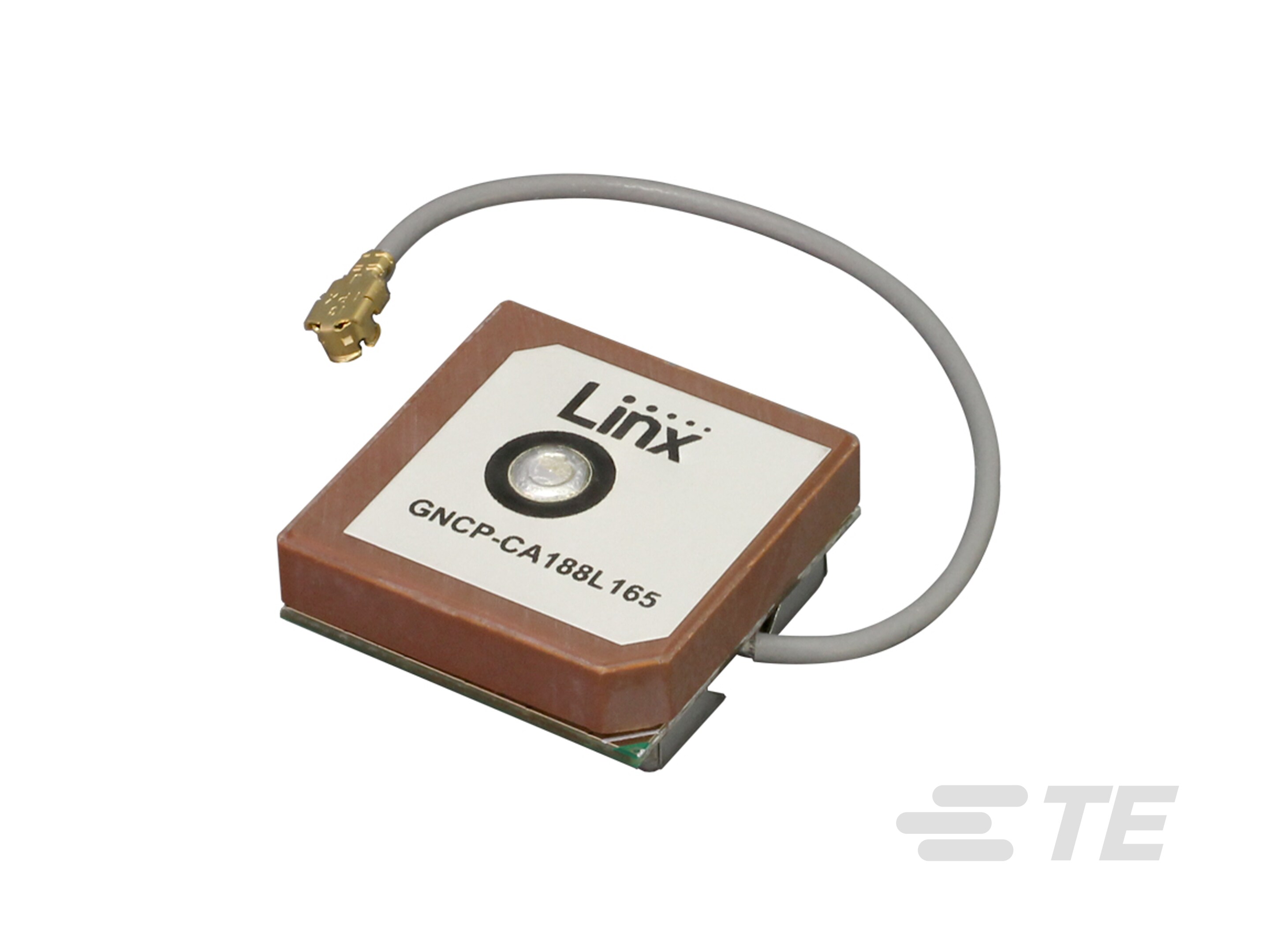

ANT-GNCP-CA188L165

Patch Antenna, Multi Band, GNSS / GPS, Internal/Embedded Mount, Surface Mount, MHF / U.FL / UMCC, Directional, Single Port, > 6 dBi Peak Gain

Antenna GNSS L1 18x18 LNA 1.13 UFL-ANT-GNCP-CA188L165

ANT-GNCP-CA188L165

Patch Antenna, Multi Band, GNSS / GPS, Internal/Embedded Mount, Surface Mount, MHF / U.FL / UMCC, Directional, Single Port, > 6 dBi Peak Gain

  • TE 内部编号 ANT-GNCP-CA188L165
  • TE 内部产品描述 Antenna GNSS L1 18x18 LNA 1.13 UFL

  • 通信协议 : GNSS | GPS

  • 安装位置 : 内部/嵌入式

  • 安装类型 : 表面贴装

  • 频率类别 : 1164 – 1610

  • 天线类型 : 跳接

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 天线端接 : MHF | MHF1 | U.FL | UMCC

  • 天线产品类型 : 天线

结构特性

  • 天线种类 : 跳接

  • 安装位置 : 内部/嵌入式

  • 天线类型 : 跳接

  • 频带类型 : 多带式

  • 端口配置 : 单端口

电气特征

  • VSWR（最大值） : <1.1:1

  • 阻抗 (Ω): 50

信号特征

  • 增益（最大值） (dB): 10.6

  • 频段 (MHz): 1559 – 1563

  • 频率类别 : 1164 – 1610

  • 峰值增益 (dBi): > 6

主体特性

  • Antenna Weight : 7.4 g [ .261 oz ]

机械附件

  • 极化 : RHCP

  • 安装类型 : 表面贴装

尺寸

  • 电缆长度 : .06 m [ .21 ft ]

  • 产品高度 : 7.1 mm [ .28 in ]

  • 产品长度 : 18 mm [ .71 in ]

  • 产品宽度 : 18 mm [ .71 in ]

操作/应用

  • 方向性 : 方向

行业标准

  • 通信协议 : GNSS | GPS

  • 主要应用 : GNSS | GPS

选择您想要保留的属性以查看类似产品。
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。

查看类似产品

产品合规性
