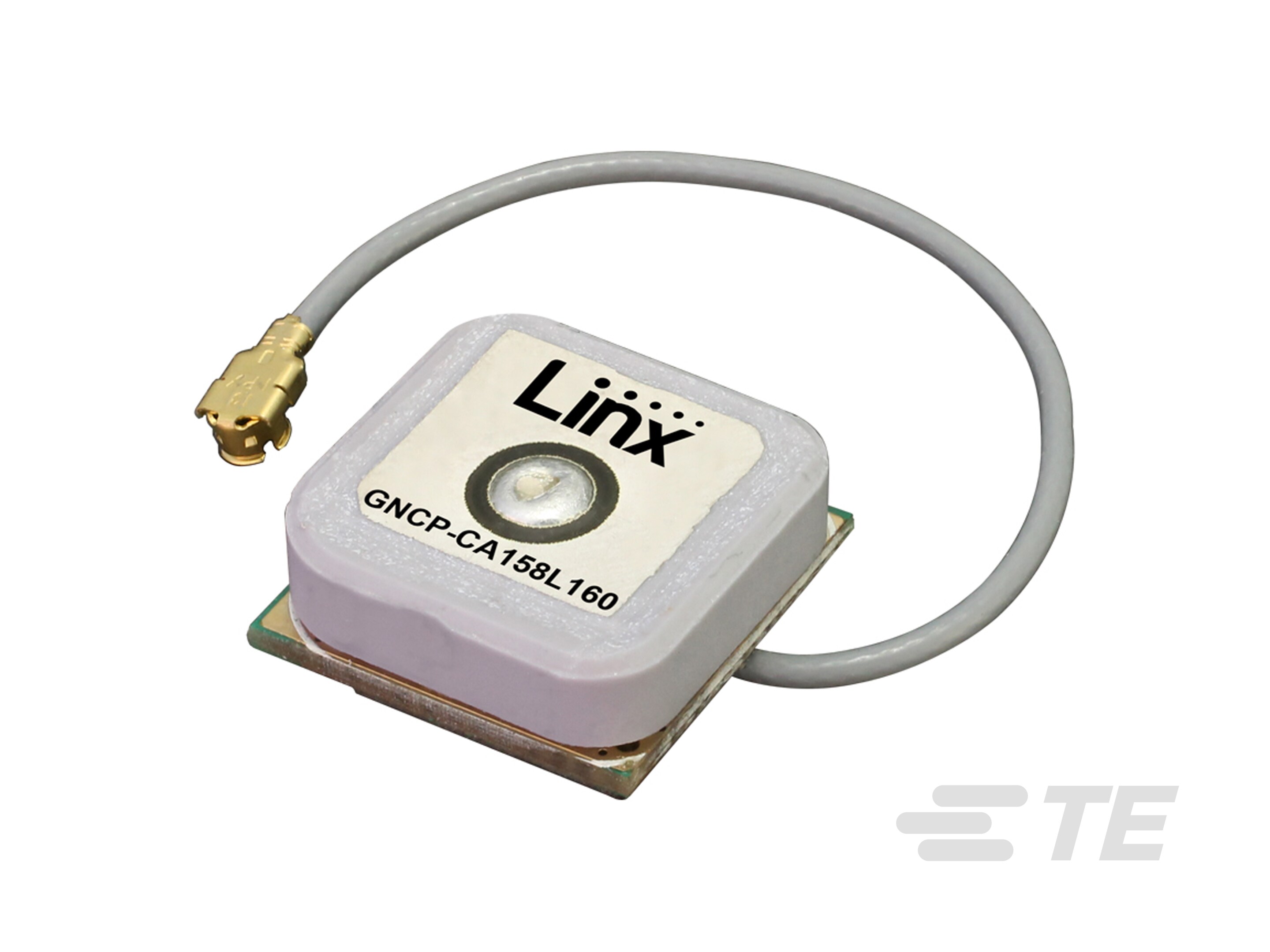

ANT-GNCP-CA158L160

Patch Antenna, Multi Band, GNSS / GPS, Internal/Embedded Mount, Surface Mount, MHF / MHF1 / UMCC, Directional, Single Port, Gain > 6 dBi

Antenna GNSS L1 15x15 LNA 1.13 UFL-ANT-GNCP-CA158L160

ANT-GNCP-CA158L160

Patch Antenna, Multi Band, GNSS / GPS, Internal/Embedded Mount, Surface Mount, MHF / MHF1 / UMCC, Directional, Single Port, Gain > 6 dBi

  • TE 内部编号 ANT-GNCP-CA158L160
  • TE 内部产品描述 Antenna GNSS L1 15x15 LNA 1.13 UFL

  • 无线应用 : GNSS, GPS

  • 安装位置 : 内部/嵌入式

  • 安装类型 : 表面贴装

  • 频率类别 : 1164 – 1610

  • 天线类型 : 跳接

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 天线端接 : MHF, MHF1, U.FL, UMCC

  • 天线产品类型 : 天线

结构特性

  • 安装位置 : 内部/嵌入式

  • 天线类型 : 跳接

  • 频带类型 : 多带式

  • 端口配置 : 单端口

  • 天线种类 : 跳接

电气特征

  • 阻抗 (Ω): 50

  • VSWR（最大值） : <3.5:1

信号特征

  • 频段 (MHz): 1559 – 1563

  • 频率类别 : 1164 – 1610

  • 峰值增益 (dBi): > 6

主体特性

  • 产品重量 : 5.7 g [ .20105 oz ]

机械附件

  • 安装类型 : 表面贴装

  • 极化 : RHCP

尺寸

  • 产品高度 : 6.6 mm [ .26 in ]

  • 产品长度 : 15 mm [ .59 in ]

  • 产品宽度 : 15 mm [ .59 in ]

  • 电缆长度 : .06 m [ .2 ft ]

操作/应用

  • 方向性 : 方向

行业标准

  • 无线应用 : GNSS, GPS

  • 主要应用 : GNSS, GPS
