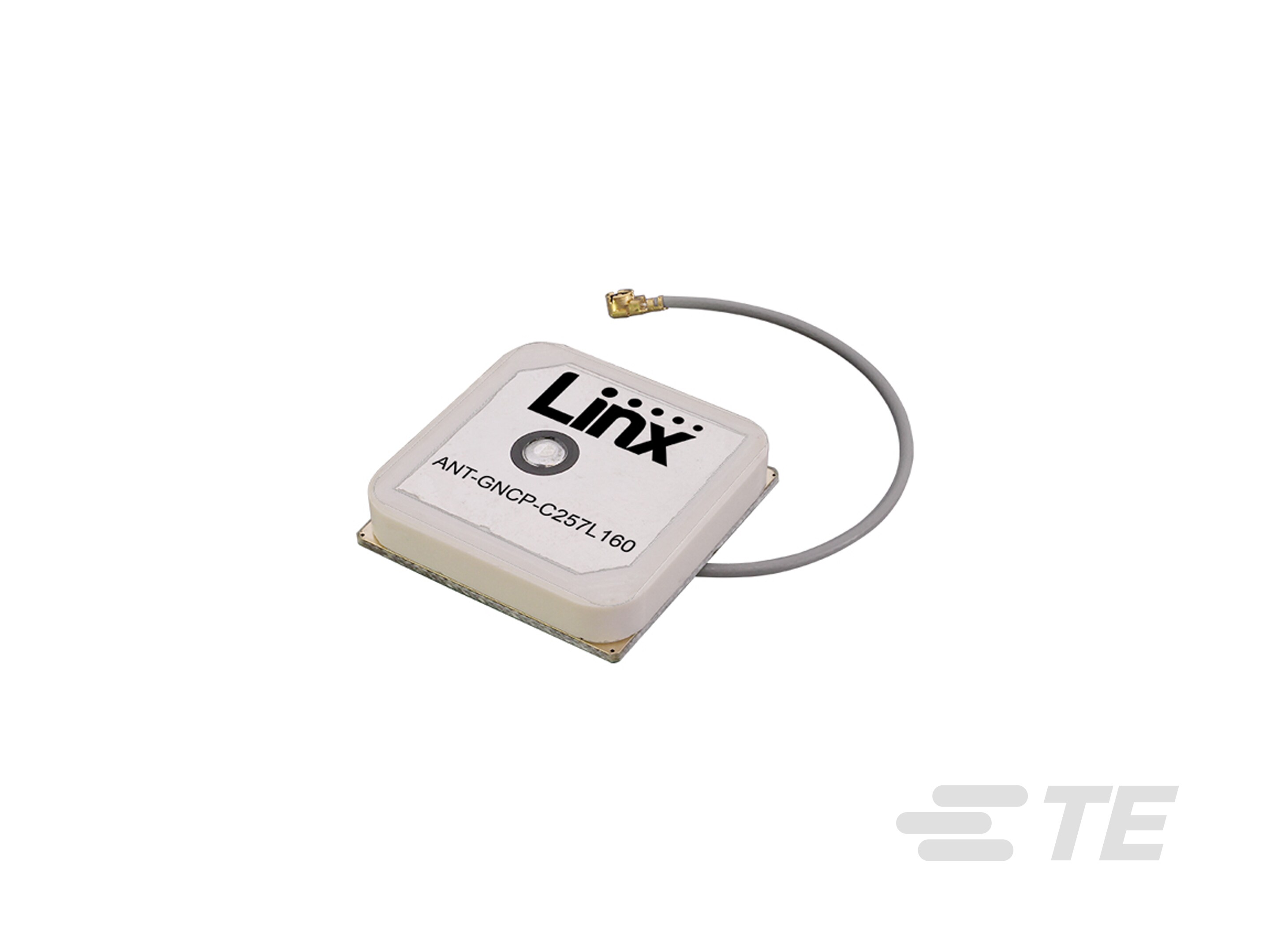

ANT-GNCP-C257L160
Patch Antenna, Multi Band, GNSS / GPS, Internal/Embedded Mount, Connector Mount, MHF1 / U.FL, Directional, Single Port, > 6 dBi Peak Gain
ANT-GNCP-C257L160
Patch Antenna, Multi Band, GNSS / GPS, Internal/Embedded Mount, Connector Mount, MHF1 / U.FL, Directional, Single Port, > 6 dBi Peak Gain
- TE 内部编号 ANT-GNCP-C257L160
- TE 内部产品描述 Antenna GNSS L1 25x25 LNA 1.13 UFL
-
天线类型 : 跳接
-
频带类型 : 多带式
-
主要应用 : GNSS, GPS
-
无线应用 : GNSS, GPS
-
安装位置 : 内部/嵌入式
文档
产品图纸
- Dimensional Drawing Antenna GNSS L1 25x25 LNA 1.13 UFL ENG_CD_C-ANT-GNCP-C257L160_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_ANT-GNCP-C257L160_B.pdf 3D
- 下载查看 ENG_CVM_CVM_ANT-GNCP-C257L160_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_ANT-GNCP-C257L160_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_ANT-GNCP-C257L160_B.3d_stp.zip 英文版本
数据表/目录页
- L1 Active Ceramic Patch GNSS Antenna ENG_DS_ANT-GNCP-C257L160_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
安装天线端连接器类型 : 迷你 UHF
-
安装无线电端连接器类型 : 迷你 UHF
-
天线端接 : MHF1, U.FL
-
天线产品类型 : 天线
结构特性
-
天线种类 : 跳接
-
天线类型 : 跳接
-
频带类型 : 多带式
-
安装位置 : 内部/嵌入式
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <2.1:1
-
天线操作 : 有效
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 36.1
-
频段 (MHz): 1602
-
频率类别 : 1164 – 1610
-
峰值增益 (dBi): > 6
主体特性
-
产品重量 : 11.6 g [ .409 oz ]
机械附件
-
极化 : RHCP
-
安装类型 : 连接器安装
尺寸
-
电缆绝缘直径（最大值） : 1.13 mm [ .044 in ]
-
电缆长度 : .06 m [ .196 ft ]
-
产品高度 : 7.23 mm [ .285 in ]
-
产品长度 : 25.12 mm [ .989 in ]
-
产品宽度 : 25.24 mm [ .99 in ]
操作/应用
-
无线标准 : GPS
-
天线环境 : 室内
-
选项 : 连接器已预装
-
方向性 : 方向
行业标准
-
主要应用 : GNSS, GPS
-
无线应用 : GNSS, GPS
包装特性
-
封装方法 : 盒和托盘
