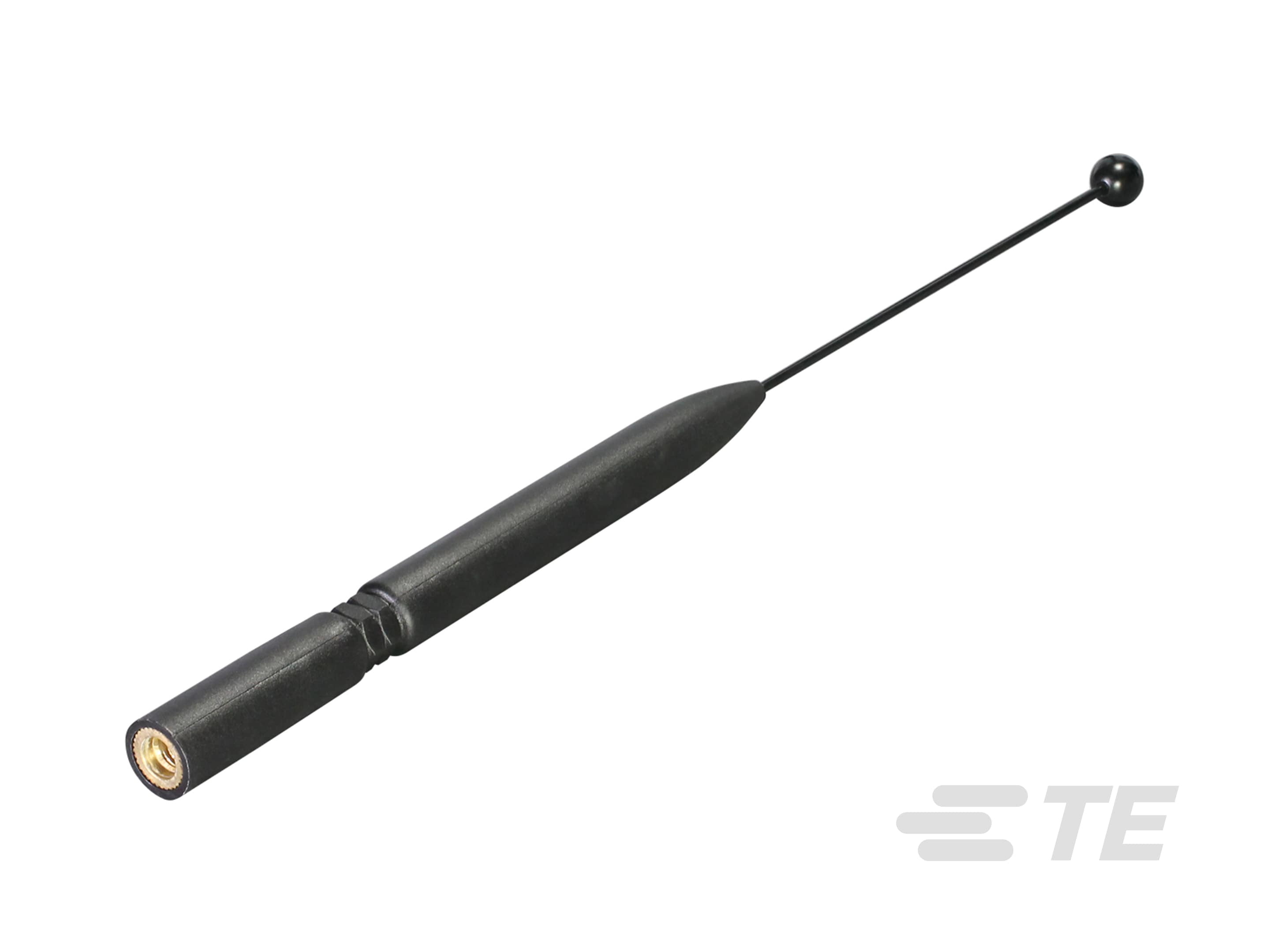

ANT-ELE-S01-006
Terminal/Duck Antenna, Multi Band, Cellular, External Mount, Stud/Screw/Lug Mount, M5, Omnidirectional, Single Port, 3 < 6 dBi Peak Gain
ANT-ELE-S01-006
Terminal/Duck Antenna, Multi Band, Cellular, External Mount, Stud/Screw/Lug Mount, M5, Omnidirectional, Single Port, 3 < 6 dBi Peak Gain
- TE 内部编号 ANT-ELE-S01-006
- TE 内部产品描述 Antenna Hi-Gain 824-960MHz MagBase-Mnt
-
天线类型 : 端子/管道
-
频带类型 : 多带式
-
主要应用 : 蜂窝
-
无线应用 : 蜂窝
-
安装位置 : 外部
文档
产品图纸
- HIGH GAIN WHIP ELEMENT FOR MAG. 1 BASES ENG_CD_C-ANT-ELE-S01-006_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_ANT-ELE-S01-006_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_ANT-ELE-S01-006_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_ANT-ELE-S01-006_A1.3d_stp.zip 英文版本
- ENG_CVM_CVM_ANT-ELE-S01-006_A1.2d_dxf.zip 英文版本
数据表/目录页
- ANT-ELE-S01-006 ENG_DS_ANT-ELE-S01-006_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
天线端接 : M5
-
天线产品类型 : 天线支架
结构特性
-
天线种类 : 鞭状天线
-
天线类型 : 端子/管道
-
频带类型 : 多带式
-
安装位置 : 外部
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <1.5:1
-
阻抗 (Ω): 50
信号特征
-
频段 (MHz): 824 – 960
-
频率类别 : 824 – 1990
-
峰值增益 (dBi): 3 < 6
机械附件
-
极化 : 线性
-
安装类型 : 螺柱/螺钉/凸耳安装
尺寸
-
产品高度 : 0 mm [ 0 in ]
-
产品长度 : 233.17 mm [ 9.18 in ]
-
产品宽度 : 9.91 mm [ .39 in ]
操作/应用
-
方向性 : 全方向
行业标准
-
主要应用 : 蜂窝
-
无线应用 : 蜂窝
