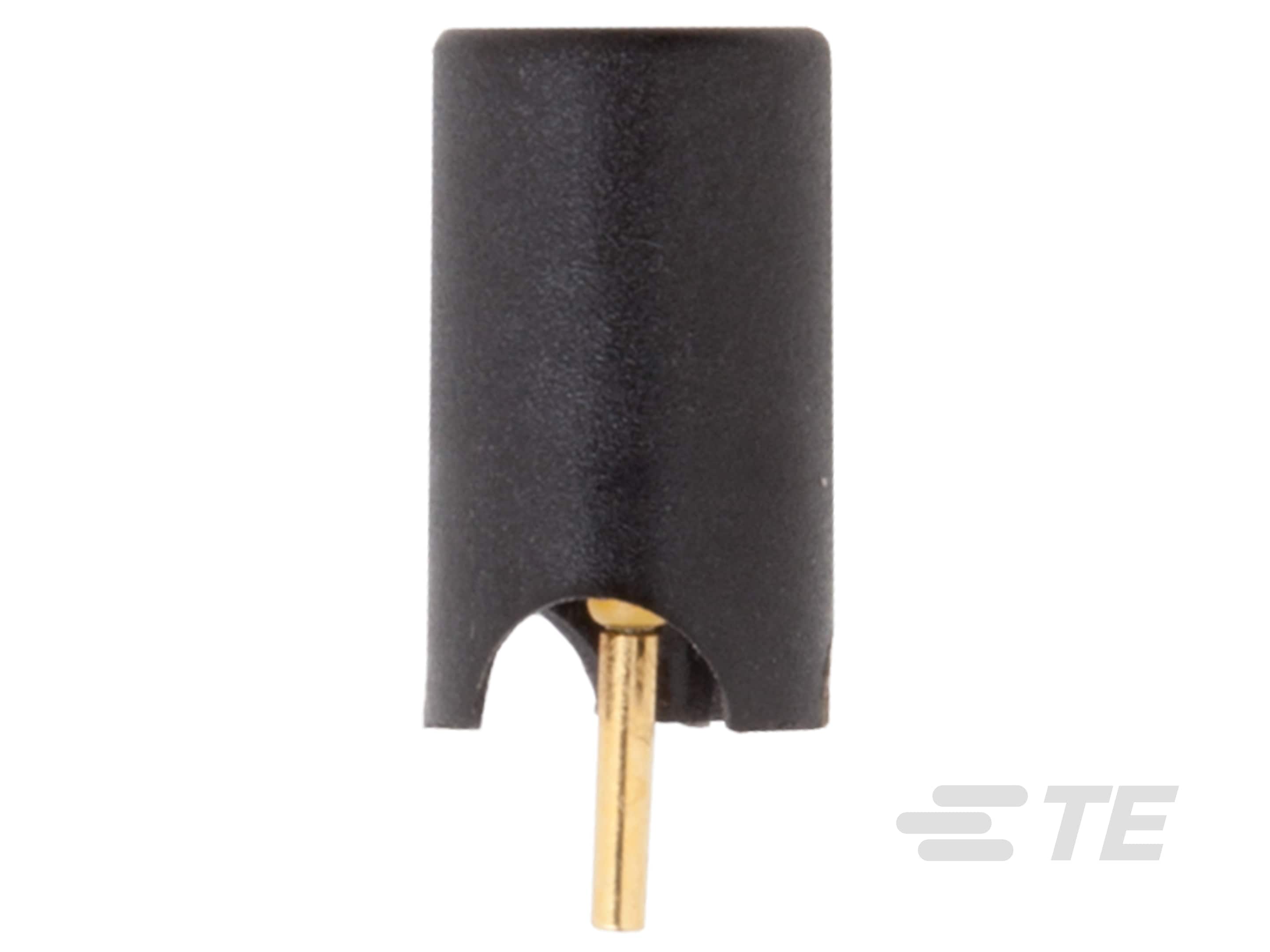

ANT-916-JJB-HT-T
Dome/Puck Antenna, Single Band, LPWAN / LoRaWAN, Internal/Embedded Mount, Through-Hole/Tab Mount, Solder, Omnidirectional, Single Port
ANT-916-JJB-HT-T
Dome/Puck Antenna, Single Band, LPWAN / LoRaWAN, Internal/Embedded Mount, Through-Hole/Tab Mount, Solder, Omnidirectional, Single Port
- TE 内部编号 ANT-916-JJB-HT-T

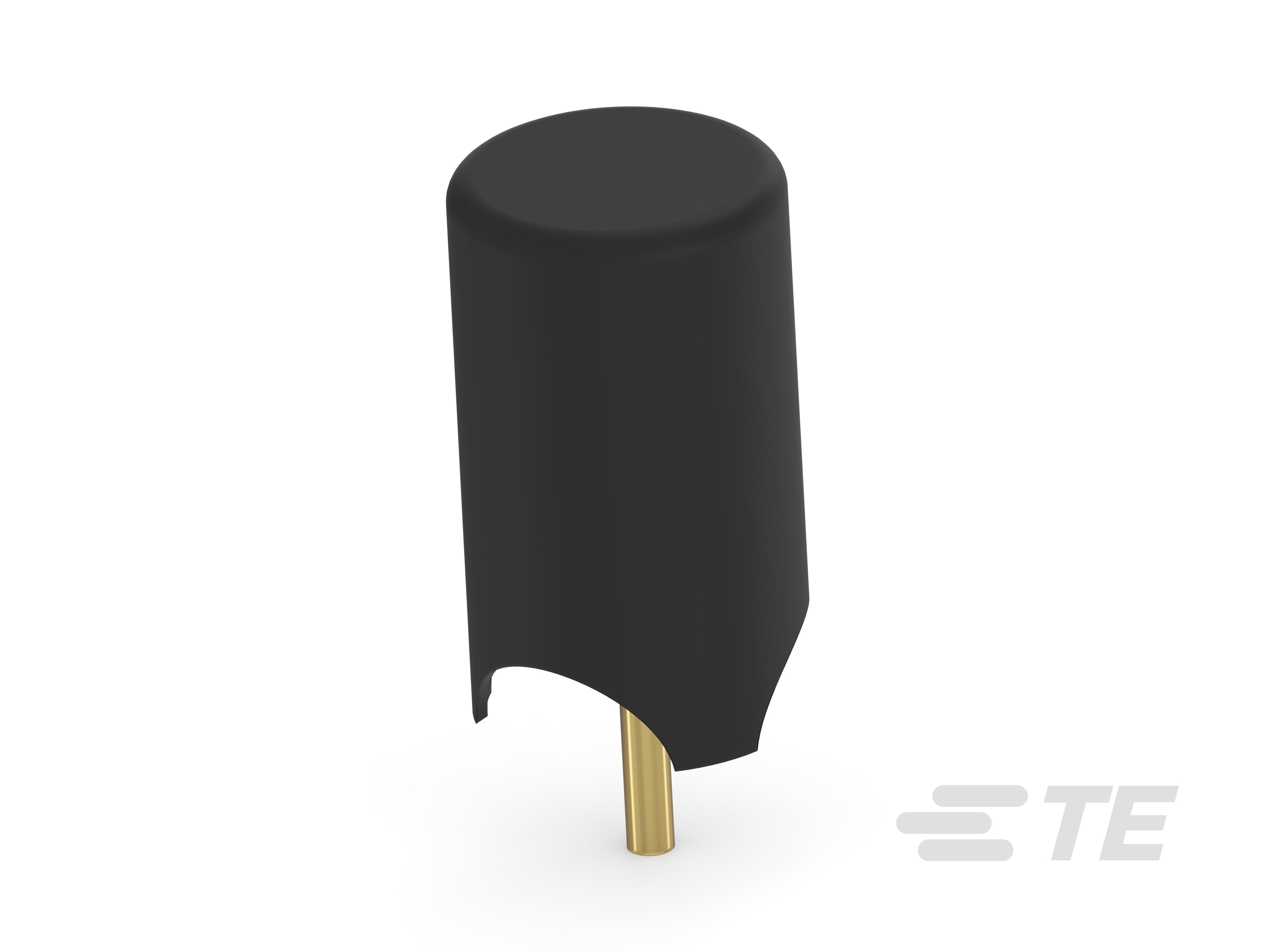

- TE 内部产品描述 Antenna Mini Straight Hi-Temp 916MHz THM
-
天线类型 : Dome/Puck
-
频带类型 : 单频段
-
主要应用 : 低功耗广域网, 远程广域网
-
无线应用 : Wi-Fi, 低功耗广域网, 远程广域网
-
安装位置 : 内部/嵌入式
文档
产品图纸
- Dimensional Drawing ANTENNA JJB HT TYPE BOARD MOUNT ENG_CD_C-ANT-FFF-JJB-HT_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_ANT-916-JJB-HT-T_A.pdf 3D
- 下载查看 ENG_CVM_CVM_ANT-916-JJB-HT-T_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_ANT-916-JJB-HT-T_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_ANT-916-JJB-HT-T_A.3d_stp.zip 英文版本
数据表/目录页
- ANT-916-JJB-HT-T ENG_DS_ANT-916-JJB-HT-T_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
天线端接 : 焊接
-
天线产品类型 : 天线
结构特性
-
天线种类 : 圆盖
-
天线类型 : Dome/Puck
-
频带类型 : 单频段
-
安装位置 : 内部/嵌入式
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <2.1:1
-
阻抗 (Ω): 50
信号特征
-
频段 (MHz): 915
-
频率类别 : 902 – 930
-
峰值增益 (dBi): < 0
机械附件
-
极化 : 线性
-
安装类型 : 通孔/公端安装
尺寸
-
产品高度 : 0 mm [ 0 in ]
-
产品长度 : 15.5 mm [ .61 in ]
-
产品宽度 : 7.1 mm [ .28 in ]
操作/应用
-
方向性 : 全方向
行业标准
-
主要应用 : 低功耗广域网, 远程广域网
-
无线应用 : Wi-Fi, 低功耗广域网, 远程广域网
