ANT-916-HESM

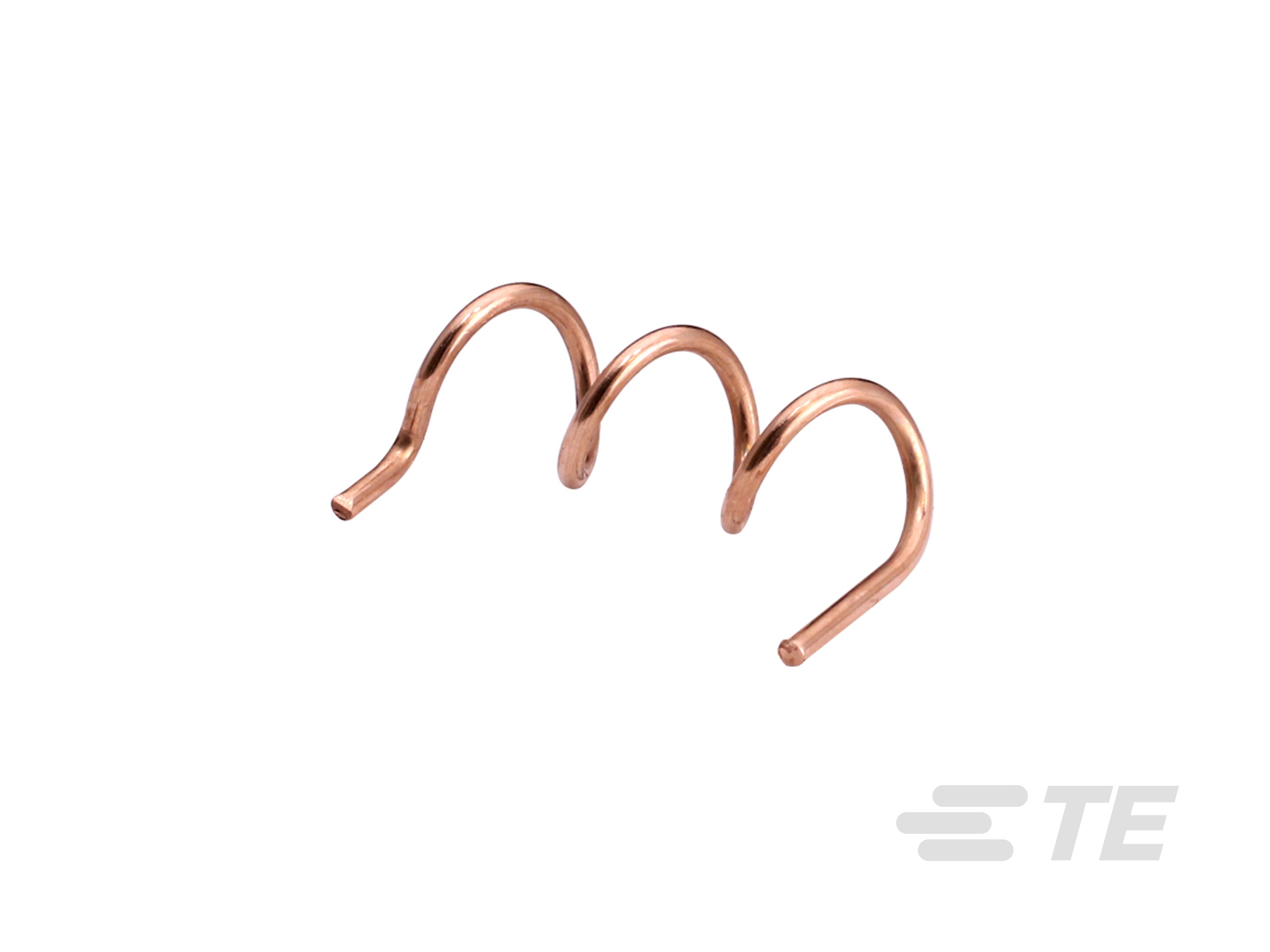

Helical Antenna, Single Band, LPWAN / LoRaWAN, Internal/Embedded Mount, Surface Mount, Solder, Omnidirectional, Single Port, > 6 dBi Peak Gain
ANT-916-HESM
Helical Antenna, Single Band, LPWAN / LoRaWAN, Internal/Embedded Mount, Surface Mount, Solder, Omnidirectional, Single Port, > 6 dBi Peak Gain
- TE 内部编号 ANT-916-HESM
- TE 内部产品描述 Antenna 1/4 Wave Coil 916MHz SMT
-
天线类型 : 螺旋形
-
频带类型 : 单频段
-
主要应用 : 低功耗广域网, 远程广域网
-
无线应用 : Wi-Fi, 低功耗广域网, 远程广域网
-
安装位置 : 内部/嵌入式
文档
产品图纸
- Dimensional Drawing HE SERIES SURFACE MOUNT HELICAL ANTENNA ENG_CD_C-ANT-FFF-HESM_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_ANT-916-HESM_B.pdf 3D
- 下载查看 ENG_CVM_CVM_ANT-916-HESM_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_ANT-916-HESM_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_ANT-916-HESM_B.3d_stp.zip 英文版本
数据表/目录页
- HE Series 916 MHz Helical Antenna ENG_DS_ant-916-hexx_A.pdf 英文版本
- 916 MHz Helical Antenna ENG_DS_ant-916-hexx-ds_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
天线端接 : 焊接
-
天线产品类型 : 天线
结构特性
-
天线种类 : 螺旋形
-
天线类型 : 螺旋形
-
频带类型 : 单频段
-
安装位置 : 内部/嵌入式
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <2.1:1
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 2.4
-
频段 (MHz): 915
-
频率类别 : 902 – 930
-
峰值增益 (dBi): > 6
主体特性
-
产品重量 : 1 g [ .03527 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 表面贴装
尺寸
-
产品高度 : 0 mm [ 0 in ]
-
产品长度 : 25.4 mm [ 1 in ]
-
产品宽度 : 8.9 mm [ .35 in ]
操作/应用
-
方向性 : 全方向
行业标准
-
主要应用 : 低功耗广域网, 远程广域网
-
无线应用 : Wi-Fi, 低功耗广域网, 远程广域网
