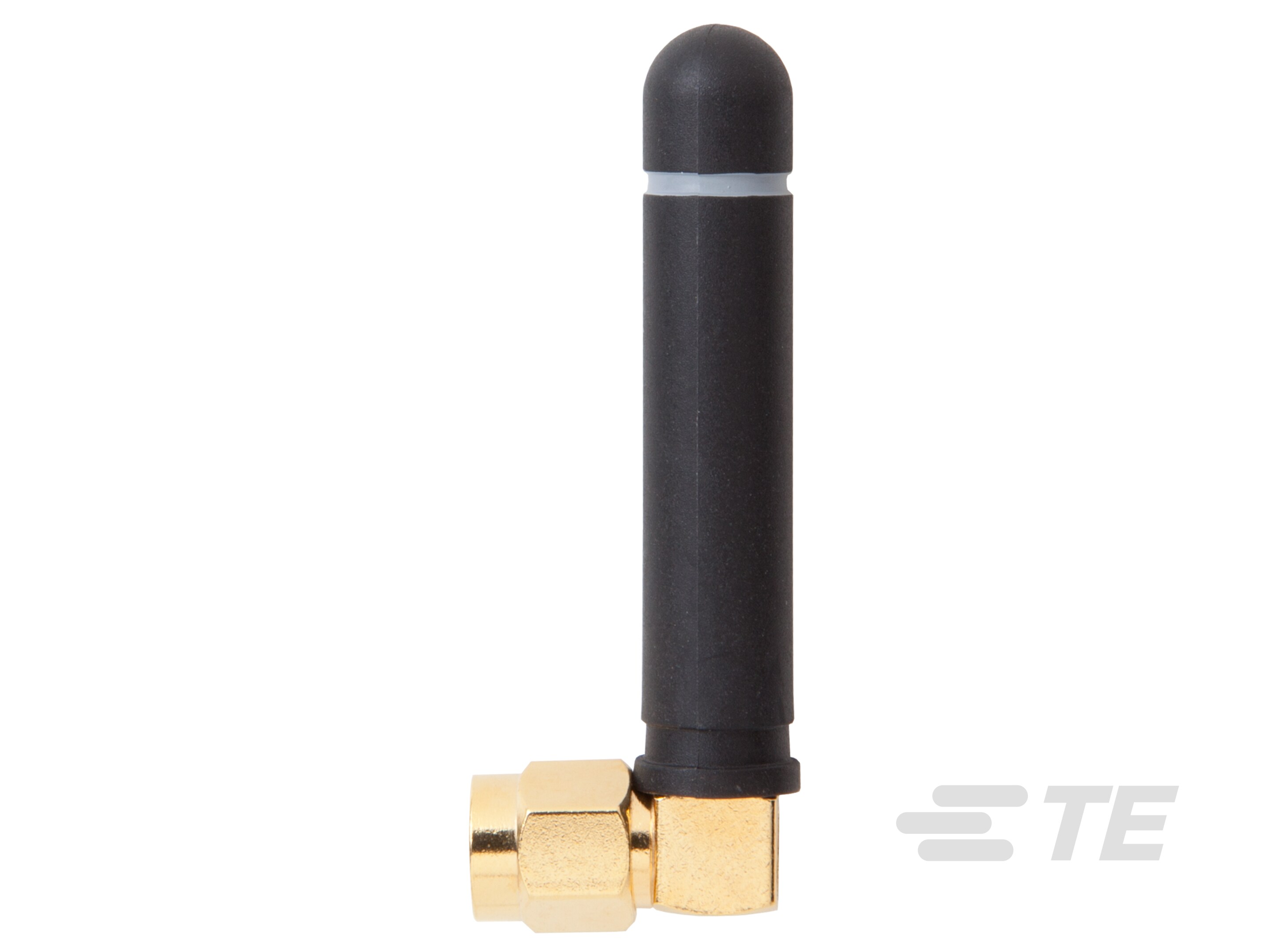

ANT-868-CW-RAH
Terminal/Duck Antenna, Single Band, LPWAN / LoRaWAN, External Mount, Stud/Screw/Lug Mount, RP-SMA, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain
ANT-868-CW-RAH
Terminal/Duck Antenna, Single Band, LPWAN / LoRaWAN, External Mount, Stud/Screw/Lug Mount, RP-SMA, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain
- TE 内部编号 ANT-868-CW-RAH
- TE 内部产品描述 Antenna 1/4 Wave R-Angle 868MHz RPS
-
天线类型 : 端子/管道
-
频带类型 : 单频段
-
主要应用 : 低功耗广域网, 远程广域网
-
无线应用 : Wi-Fi, 低功耗广域网, 远程广域网
-
安装位置 : 外部
文档
产品图纸
- ANTENNA REDUCED HEIGHT RIGHT ANGLE SMA SERIES ENG_CD_C-ANT-xxx-CW-RAH-CCC_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_ANT-868-CW-RAH_A.pdf 3D
- 下载查看 ENG_CVM_CVM_ANT-868-CW-RAH_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_ANT-868-CW-RAH_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_ANT-868-CW-RAH_A.3d_igs.zip 英文版本
数据表/目录页
- ANT-868-CW-RAH-xxx ENG_DS_ANT-868-CW-RAH-xxx_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
天线端接 : RP-SMA
-
天线产品类型 : 天线
结构特性
-
天线种类 : 鞭状天线
-
天线类型 : 端子/管道
-
频带类型 : 单频段
-
安装位置 : 外部
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <1.9:1
-
阻抗 (Ω): 50
信号特征
-
频段 (MHz): 868
-
频率类别 : 862 – 870
-
峰值增益 (dBi): 0 < 3
主体特性
-
产品重量 : 6.13 g [ .21622 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 螺柱/螺钉/凸耳安装
尺寸
-
产品高度 : 0 mm [ 0 in ]
-
产品长度 : 47 mm [ 1.85 in ]
-
产品宽度 : 16.1 mm [ .63 in ]
操作/应用
-
天线环境 : 室外
-
方向性 : 全方向
行业标准
-
主要应用 : 低功耗广域网, 远程广域网
-
无线应用 : Wi-Fi, 低功耗广域网, 远程广域网
