ANT-450-RHR-SMA

Terminal/Duck Antenna, Single Band, Cellular / Cat-M/NB-IoT, External Mount, Stud/Screw/Lug Mount, SMA, Omnidirectional, Single Port, Gain < 0 dBi

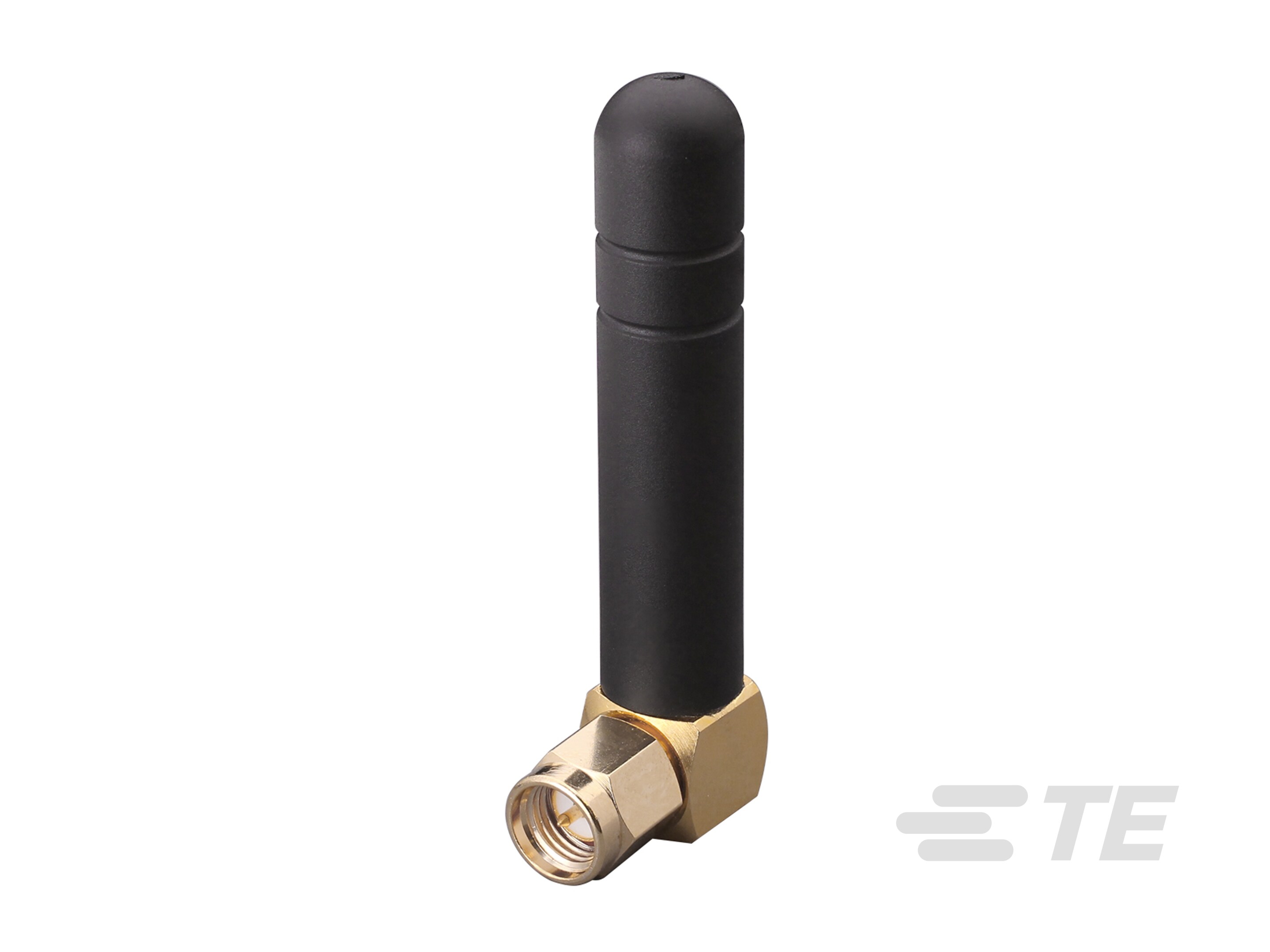

Antenna Short R-Angle 450-470MHz SMA-ANT-450-RHR-SMA

ANT-450-RHR-SMA

Terminal/Duck Antenna, Single Band, Cellular / Cat-M/NB-IoT, External Mount, Stud/Screw/Lug Mount, SMA, Omnidirectional, Single Port, Gain < 0 dBi

  • TE 内部编号 ANT-450-RHR-SMA
  • TE 内部产品描述 Antenna Short R-Angle 450-470MHz SMA

  • 无线应用 : Cat-M/NB-IoT, 蜂窝

  • 安装位置 : 外部

  • 安装类型 : 螺柱/螺钉/凸耳安装

  • 频率类别 : 410 – 470

  • 天线类型 : 端子/管道

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 天线端接 : SMA

  • 天线产品类型 : 天线

结构特性

  • 安装位置 : 外部

  • 天线类型 : 端子/管道

  • 频带类型 : 单频段

  • 端口配置 : 单端口

  • 天线种类 : 鞭状天线

电气特征

  • 阻抗 (Ω): 50

  • VSWR（最大值） : <2:1

信号特征

  • 频段 (MHz): 450

  • 频率类别 : 410 – 470

  • 峰值增益 (dBi): < 0

主体特性

  • 产品重量 : 11.4 g [ .40211 oz ]

机械附件

  • 安装类型 : 螺柱/螺钉/凸耳安装

  • 极化 : 线性

尺寸

  • 产品高度 : 9 mm [ .35 in ]

  • 产品长度 : 51.2 mm [ 2.02 in ]

  • 产品宽度 : 18.2 mm [ .72 in ]

操作/应用

  • 方向性 : 全方向

  • 天线环境 : 室外

行业标准

  • 无线应用 : Cat-M/NB-IoT, 蜂窝

  • 主要应用 : Cat-M/NB-IoT, 蜂窝
