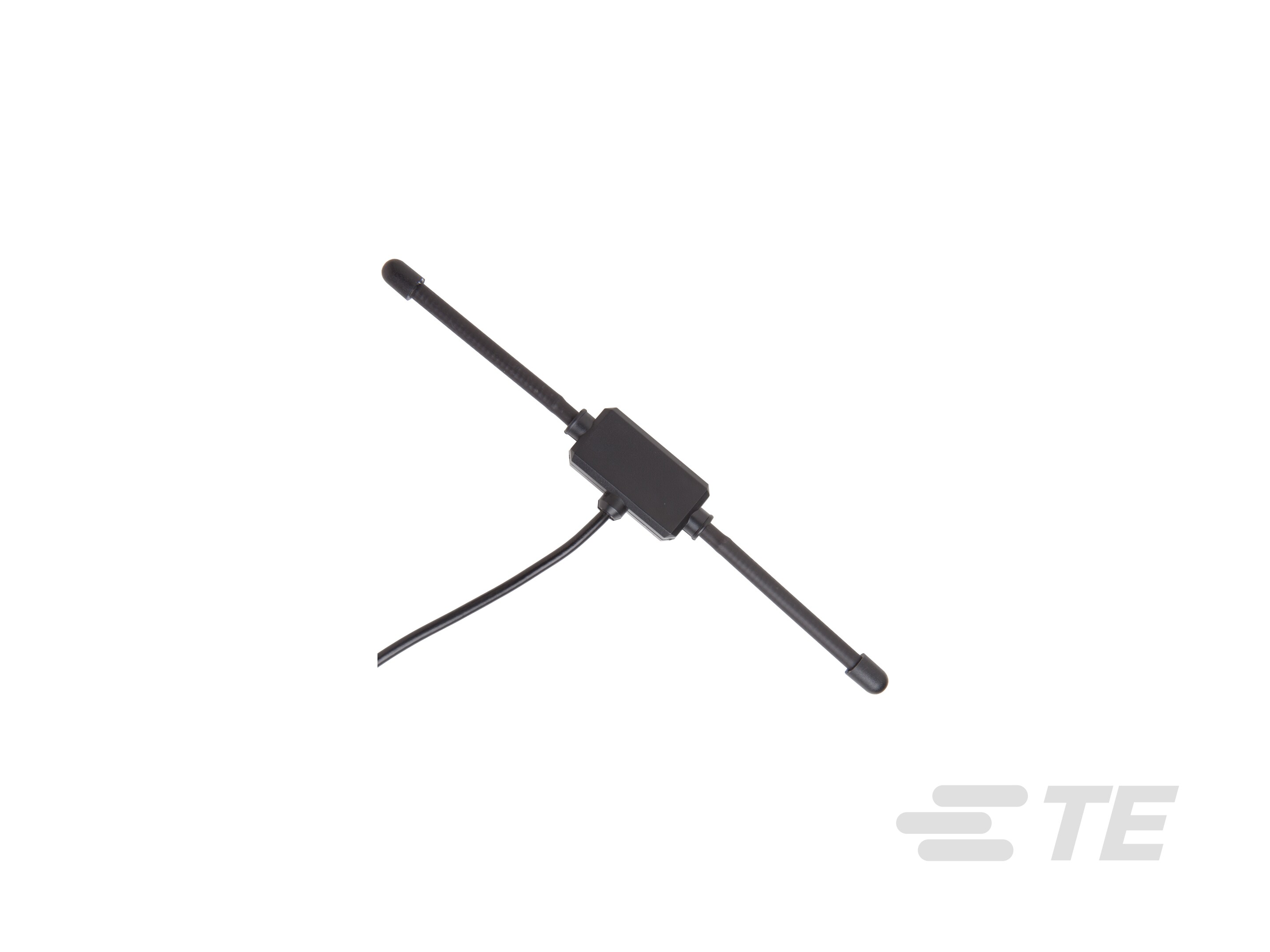

ANT-433-MHW-SMA-S
Module Antenna, Single Band, LPWAN / LoRaWAN, Remote Mount, Adhesive Mount, SMA, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain
ANT-433-MHW-SMA-S
Module Antenna, Single Band, LPWAN / LoRaWAN, Remote Mount, Adhesive Mount, SMA, Omnidirectional, Single Port, 0 < 3 dBi Peak Gain
- TE 内部编号 ANT-433-MHW-SMA-S
- TE 内部产品描述 Antenna 433MHz Dipole MHW Short SMA
-
天线类型 : 模块
-
频带类型 : 单频段
-
主要应用 : 低功耗广域网, 远程广域网
-
无线应用 : 低功耗广域网, 远程广域网
-
安装位置 : 远程
文档
产品图纸
- ANTENNA, MHW TYPE 916MHz, 868MHz, 433MHz, 418MHz ENG_CD_C-ANT-FFF-MHW-CCC-X_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_ANT-433-MHW-SMA-S_A.pdf 3D
- 下载查看 ENG_CVM_CVM_ANT-433-MHW-SMA-S_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_ANT-433-MHW-SMA-S_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_ANT-433-MHW-SMA-S_A.3d_stp.zip 英文版本
数据表/目录页
- ANT-433-MHW-xxx-x ENG_DS_ANT-433-MHW-xxx-x_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
天线端接 : SMA
-
天线产品类型 : 天线
结构特性
-
天线种类 : 鞭状天线
-
天线类型 : 模块
-
频带类型 : 单频段
-
安装位置 : 远程
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <1.9:1
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): 1.2
-
频段 (MHz): 433
-
频率类别 : 410 – 470
-
峰值增益 (dBi): 0 < 3
主体特性
-
产品重量 : 40.1 g [ 1.41446 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 粘贴式安装
尺寸
-
电缆长度 : 2 m [ 6.56 ft ]
-
产品高度 : 9.7 mm [ .38 in ]
-
产品长度 : 145 mm [ 5.71 in ]
-
产品宽度 : 15.5 mm [ .61 in ]
操作/应用
-
方向性 : 全方向
行业标准
-
主要应用 : 低功耗广域网, 远程广域网
-
无线应用 : 低功耗广域网, 远程广域网
