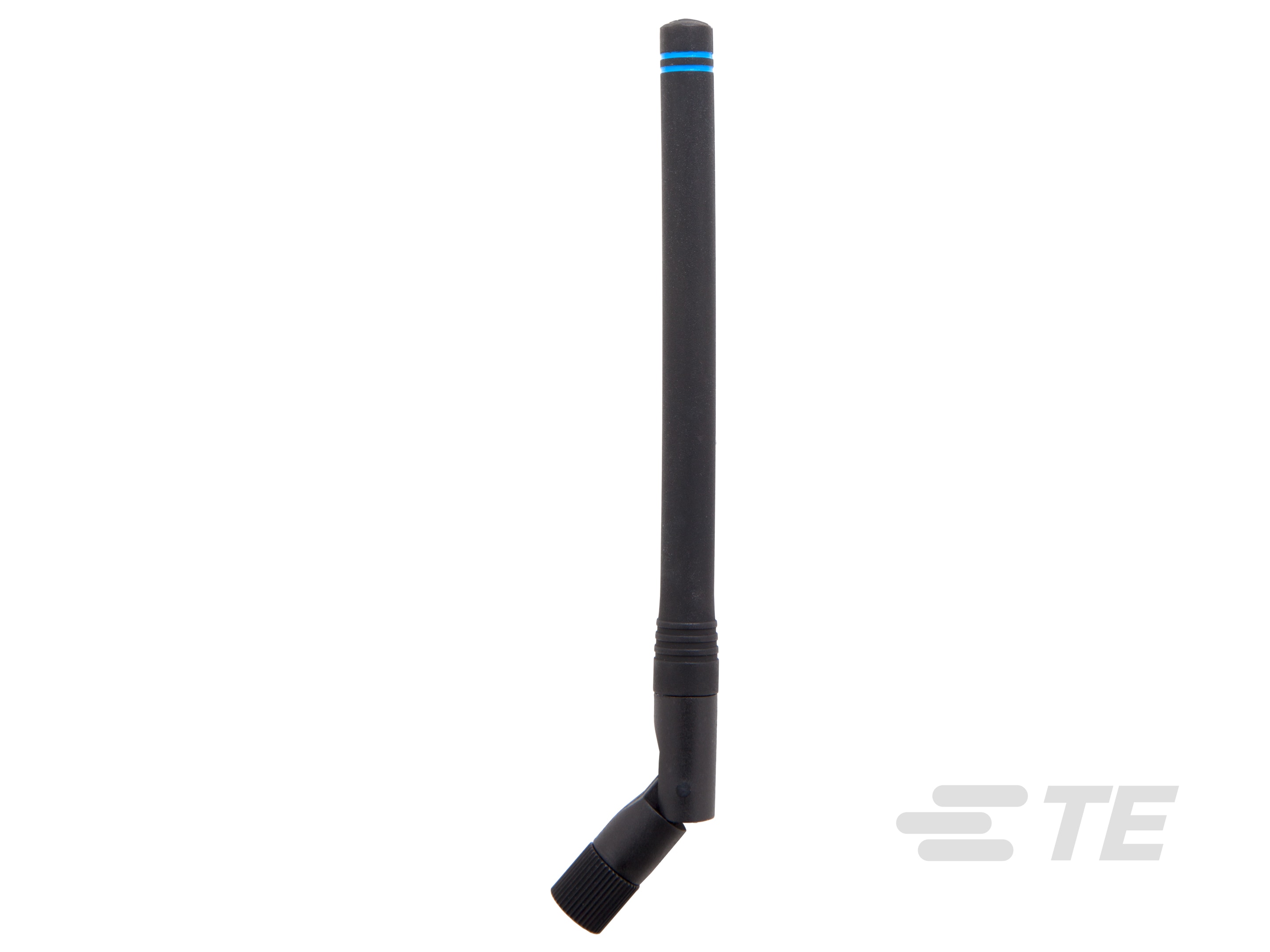

ANT-418-CW-HWR-SMA
Terminal/Duck Antenna, Single Band, Cat-M/NB-IoT / Cellular, External Mount, Stud/Screw/Lug Mount, SMA, Omnidirectional, Single Port
ANT-418-CW-HWR-SMA
Terminal/Duck Antenna, Single Band, Cat-M/NB-IoT / Cellular, External Mount, Stud/Screw/Lug Mount, SMA, Omnidirectional, Single Port
- TE 内部编号 ANT-418-CW-HWR-SMA
- TE 内部产品描述 Antenna 1/4 Wave Whip Swivel 418MHz SMA
-
天线类型 : 端子/管道
-
频带类型 : 单频段
-
主要应用 : Cat-M/NB-IoT, 蜂窝
-
无线应用 : Cat-M/NB-IoT, 蜂窝
-
安装位置 : 外部
文档
产品图纸
- TABULATED CW-HWR 90 DEGREE FLEXABLE WHIP ANTENNA ENG_CD_C-ANT-FFF-CW-HWR-CCC_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_ANT-418-CW-HWR-SMA_B.pdf 3D
- 下载查看 ENG_CVM_CVM_ANT-418-CW-HWR-SMA_B.3d_stp.zip 英文版本
- ENG_CVM_CVM_ANT-418-CW-HWR-SMA_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_ANT-418-CW-HWR-SMA_B.3d_igs.zip 英文版本
数据表/目录页
- ANT-418-CW-HWR-ccc ENG_DS_ANT-418-CW-HWR-ccc_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
天线端接 : SMA
-
天线产品类型 : 天线
结构特性
-
天线种类 : 鞭状天线
-
天线类型 : 端子/管道
-
频带类型 : 单频段
-
安装位置 : 外部
-
端口配置 : 单端口
电气特征
-
VSWR（最大值） : <2.1:1
-
阻抗 (Ω): 50
信号特征
-
增益（最大值） (dB): .7
-
频段 (MHz): 418
-
频率类别 : 410 – 470
-
峰值增益 (dBi): 0 < 3
主体特性
-
产品重量 : 11.84 g [ .41763 oz ]
机械附件
-
极化 : 线性
-
安装类型 : 螺柱/螺钉/凸耳安装
尺寸
-
产品高度 : 0 mm [ 0 in ]
-
产品长度 : 142 mm [ 5.59 in ]
-
产品宽度 : 10 mm [ .39 in ]
操作/应用
-
天线环境 : 室外
-
方向性 : 全方向
行业标准
-
主要应用 : Cat-M/NB-IoT, 蜂窝
-
无线应用 : Cat-M/NB-IoT, 蜂窝
