AEDC047NN0000050A000
Cable-to-Panel, Circular Connector Receptacle, 12 Position, Shell Size 17, Signal, Panel Mount, Blue Chromium, Zinc Alloy, PBT GF, 12 Signal Positions
AEDC047NN0000050A000
Cable-to-Panel, Circular Connector Receptacle, 12 Position, Shell Size 17, Signal, Panel Mount, Blue Chromium, Zinc Alloy, PBT GF, 12 Signal Positions
- TE 内部编号 AGC047N0000050A000

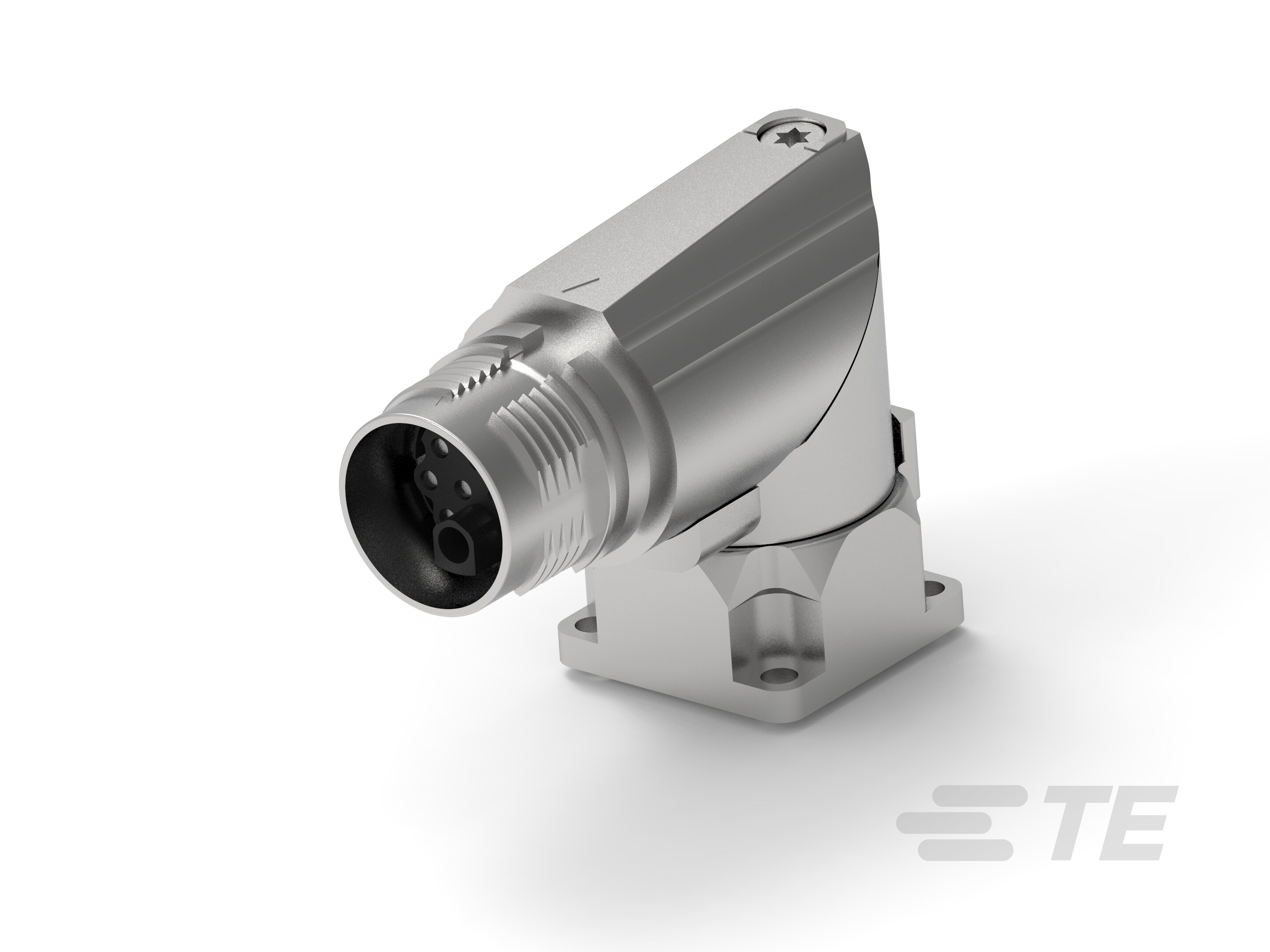

- TE 内部产品描述 617 RECEPTACLE ANGLED ROTATABLE
-
连接器系统 : 线到面板
-
连接器安装类型 : 面板安装
-
位数 : 12
-
可密封 : 否
-
电路应用 : Signal
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_AGC047N0000050A000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_AGC047N0000050A000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_AGC047N0000050A000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_AGC047N0000050A000_A.3d_stp.zip 英文版本
数据表/目录页
- AGC047N0000050A000 ENG_DS_AGC047N0000050A000_A.pdf 英文版本
- fuer Datenblaetter, die online konfigurierbar sind GER_DS_Konfigurator_1.pdf 德语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器系统 : 线到面板
-
可密封 : 否
-
圆形连接器种类 : 母端
-
外壳类型 : 金属
结构特性
-
位数 : 12
-
信号位置数量 : 12
电气特征
-
工作电压 (VDC): 32
-
工作电压 (VAC): 32
主体特性
-
环境保护 : IP67
-
外壳电镀材料 : 蓝铬
-
外壳基材 : 锌合金
-
圆形连接器绝缘材料类型 : PBT GF
机械附件
-
接合固定类型 : Speedtec（三头螺纹）
-
面板安装特性类型 : 带安装孔的凸缘
-
连接器安装类型 : 面板安装
壳体特性
-
圆形连接器壳体尺寸 : 17
使用环境
-
工组温度范围 : -20 – 130 °C [ -4 – 266 °F ]
操作/应用
-
耐用性等级 (Cycles): 500
-
电路应用 : Signal
-
屏蔽 : 是
行业标准
-
与已批准的标准产品兼容 : UL
-
UL 阻燃性等级 : UL 94V-0
