AEWC153NN00000224000

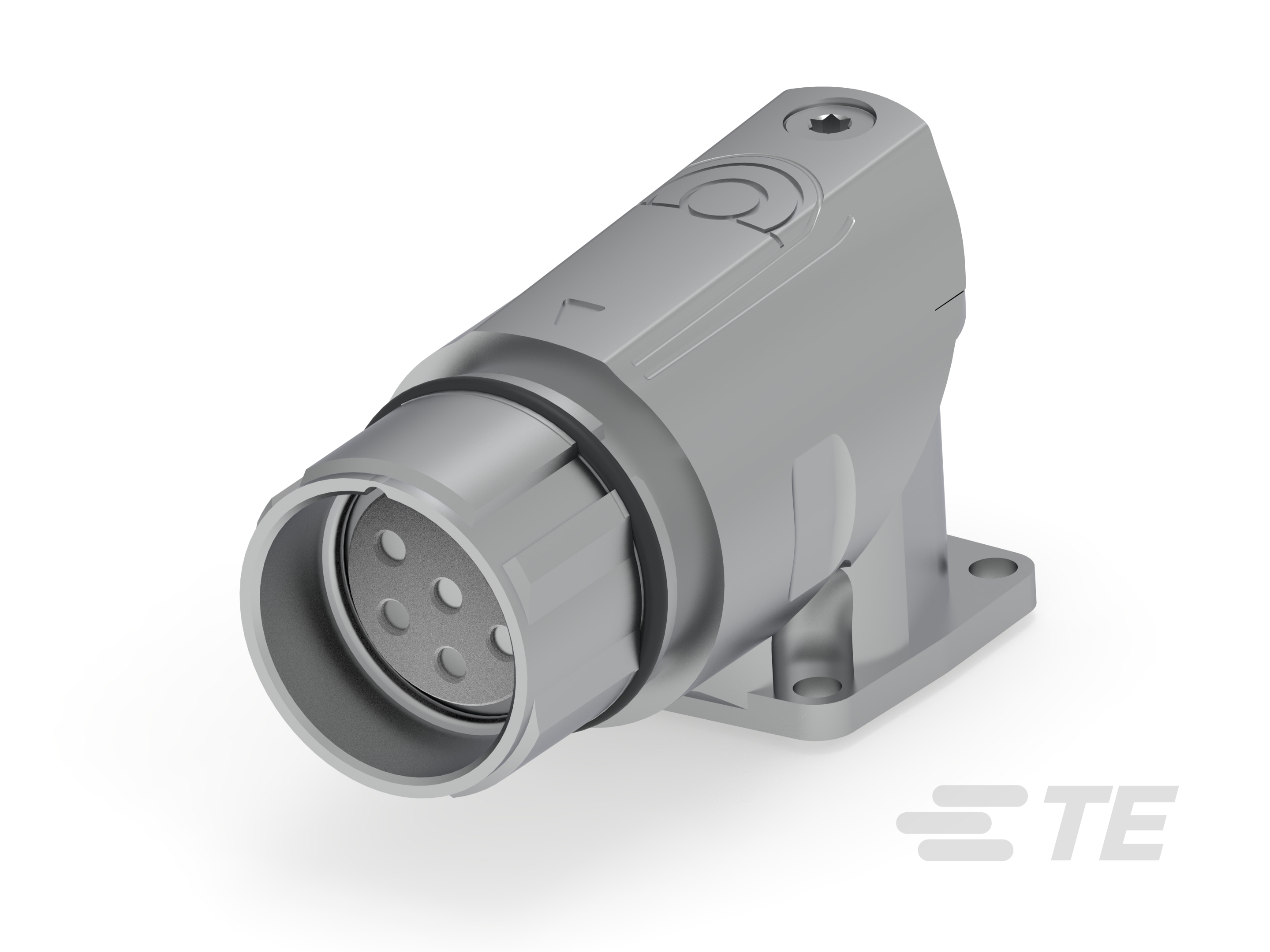

6 Position Circular Connector, Cable-to-Panel, Sealable, Signal, Panel Mount, Electrodeposited Nickel, Zinc Alloy, PBT GF, 6 Signal Positions
AEWC153NN00000224000
6 Position Circular Connector, Cable-to-Panel, Sealable, Signal, Panel Mount, Electrodeposited Nickel, Zinc Alloy, PBT GF, 6 Signal Positions
- TE 内部编号 AFC153N00000224000
- TE 内部产品描述 623 receptacle angled, flange 28x28
-
连接器系统 : 线到面板
-
连接器安装类型 : 面板安装
-
位数 : 6
-
可密封 : 是
-
电路应用 : Signal
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_AFC153N00000224000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_AFC153N00000224000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_AFC153N00000224000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_AFC153N00000224000_A.3d_stp.zip 英文版本
产品规格
- 产品规格 GER_SS_108-32699-M93_B1.pdf 德语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 线到面板
-
可密封 : 是
-
圆形连接器种类 : 母端
-
外壳类型 : 金属
结构特性
-
位数 : 6
-
信号位置数量 : 6
主体特性
-
外壳电镀材料 : 电镀镍
-
外壳基材 : 锌合金
-
圆形连接器绝缘材料类型 : PBT GF
机械附件
-
连接器安装类型 : 面板安装
壳体特性
-
圆形连接器壳体尺寸 : 23
-
定位监控 : 未编码
使用环境
-
工组温度范围 : -20 – 130 °C [ -4 – 266 °F ]
操作/应用
-
电路应用 : Signal
-
屏蔽 : 是
