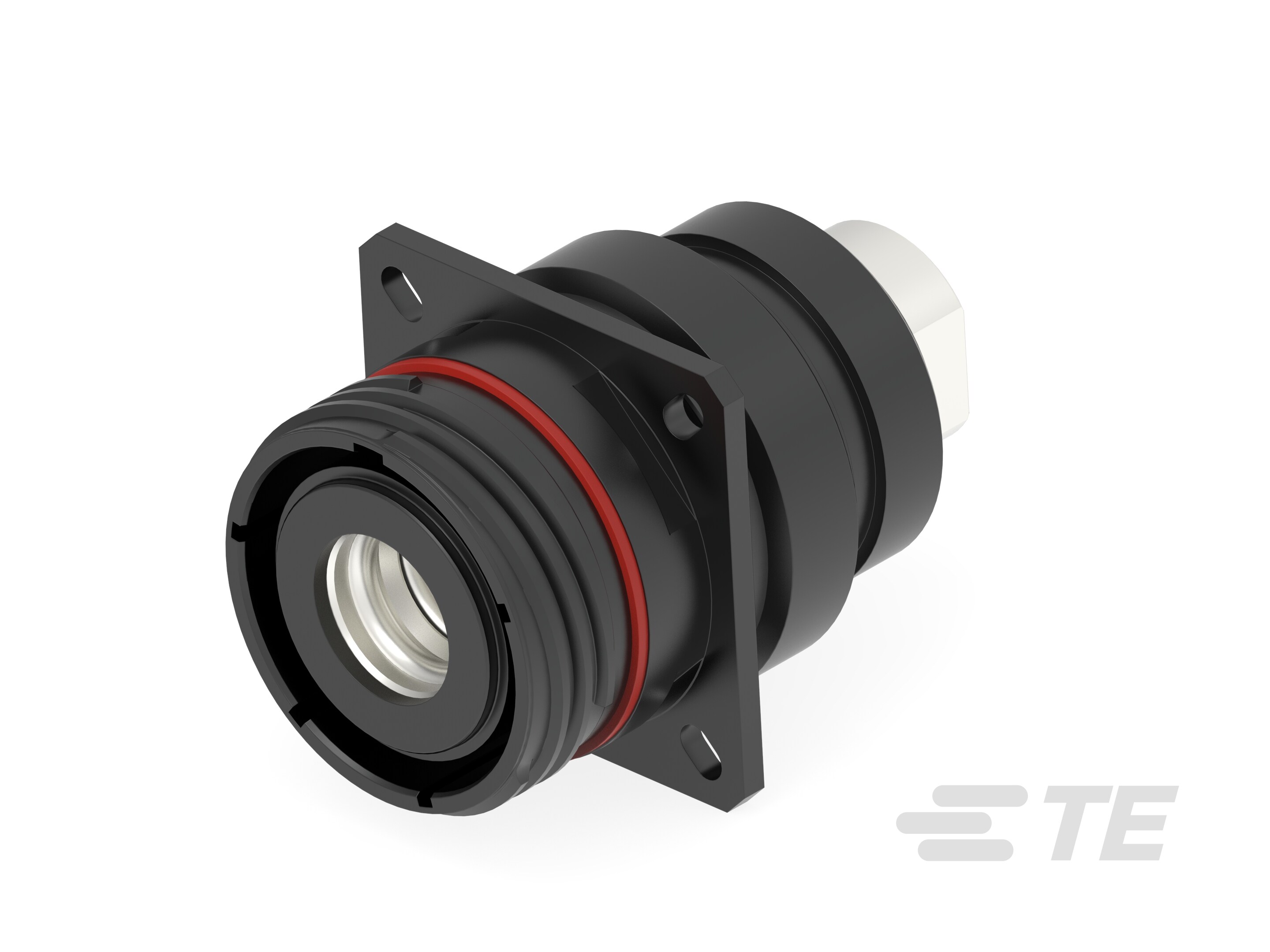

PC420HP-F-21-SN-1-ZN
Standard Circular Connectors, Cable-to-Cable, 1 Position, 0 in [0 mm] Centerline, Sealable, Wire & Cable, Power, Panel Mount, Black Zinc Nickel
PC420HP-F-21-SN-1-ZN
Standard Circular Connectors, Cable-to-Cable, 1 Position, 0 in [0 mm] Centerline, Sealable, Wire & Cable, Power, Panel Mount, Black Zinc Nickel
- TE 内部编号 AAE9003-00
- TE 内部产品描述 PC420HP-F-21-SN-1-ZN
-
连接器系统 : 缆到缆
-
连接器安装类型 : 面板安装
-
位数 : 1
-
中心线（间距） : 0 mm [ 0 in ]
-
可密封 : 是
文档
产品图纸
- HIGH POWER RECEPTACLE - SERIES DRAWING ENG_CD_C5587_2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_AAE9003-00_1.pdf 3D
- 下载查看 ENG_CVM_CVM_AAE9003-00_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_AAE9003-00_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_AAE9003-00_1.3d_stp.zip 英文版本
数据表/目录页
- POLAMCO High Power Connectors ENG_DS_Polamco_HP_Connectors_0617.pdf 英文版本
- MATERIAL AND FINISH DETAILS ENG_DS_SS0076_AN.pdf 英文版本
- LASER MARK JAM NUT ENG_DS_DM0046_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
圆形连接器外壳类型 : 金属外壳
-
连接器系统 : 缆到缆
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
圆形连接器种类 : 母端
-
外壳类型 : 方形凸缘
-
组件类型 : 电连接器
-
装配要求 : 工厂组装
结构特性
-
位数 : 1
-
电源位置数量 : 1
-
信号位置数量 : 0
-
端子预装 : Yes
电气特征
-
工作电压 (VAC): 1000
-
工作电压 (VDC): 1410
主体特性
-
外壳电镀材料 : 黑色锌镍合金
-
外壳基材 : 铝合金
-
圆形连接器绝缘材料类型 : 聚苯硫醚
-
环境保护 : IP68
接触件特性
-
端子额定电流（最大值） (A): 600
-
圆形连接器端子类型 : 插座
端接特性
-
线缆端接方法 : 压接（标准）
机械附件
-
接合固定类型 : 螺纹
-
面板安装特性类型 : 方形法兰
-
连接器安装类型 : 面板安装
-
极性代码 : N
-
接合对准类型 : 键控
壳体特性
-
中心线（间距） : 0 mm [ 0 in ]
-
圆形连接器壳体尺寸 : 21
尺寸
-
组件长度 (mm): 58.8
使用环境
-
工作温度范围 : -65 – 175 °C [ -85 – 347 °F ]
操作/应用
-
电路应用 : 电源
-
屏蔽 : 是
-
耐用性等级 (Cycles): 500
