A13402-000

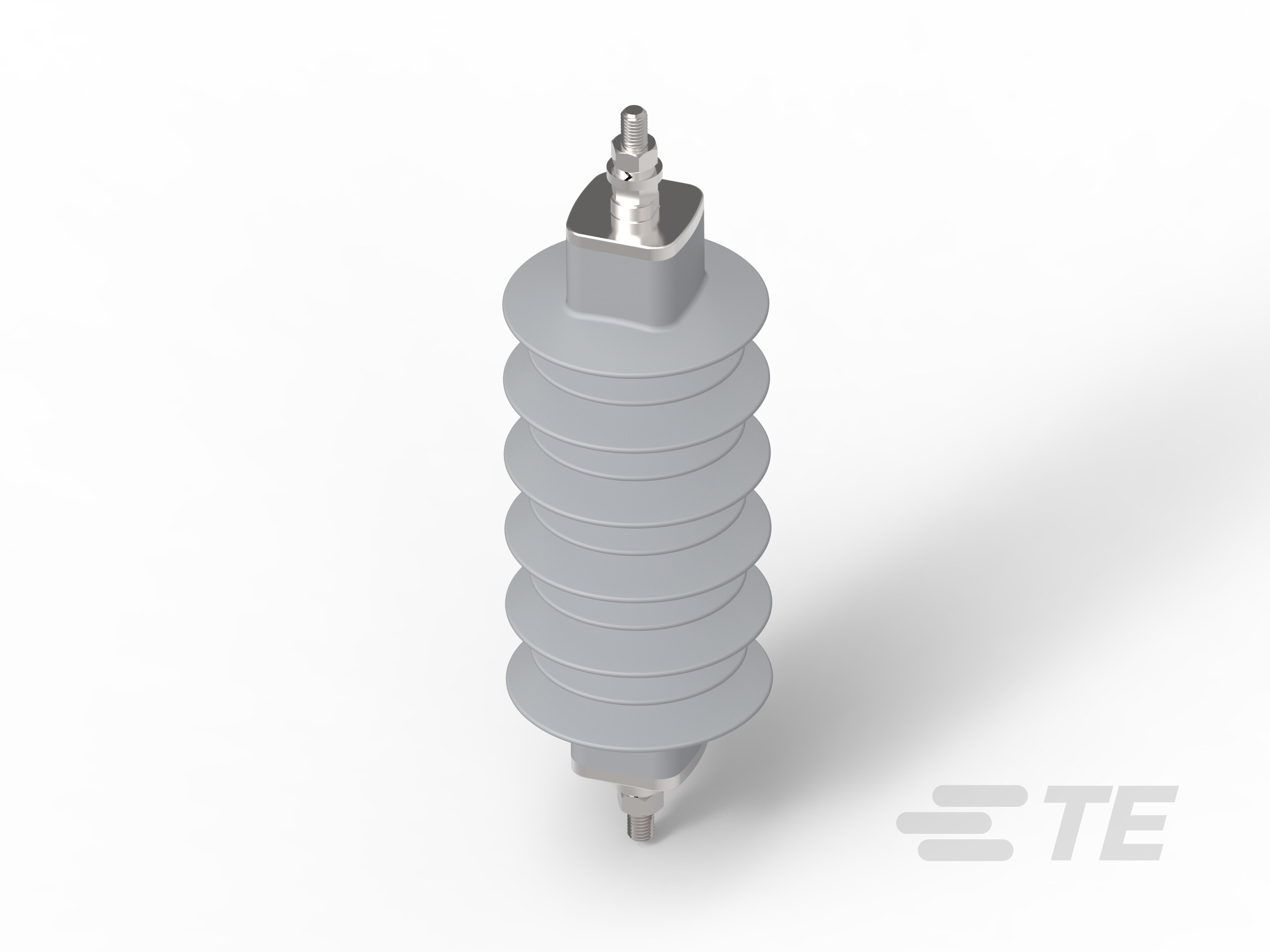

Distribution, Cage, 299 mm Height, 40 kA Short Circuit Current, Class SL, 200 kV, Bowthorpe OCP2, Lightning Arresters & Surge Arresters

BOW-OCP2-24S-NFF-A13402-000

A13402-000

Distribution, Cage, 299 mm Height, 40 kA Short Circuit Current, Class SL, 200 kV, Bowthorpe OCP2, Lightning Arresters & Surge Arresters

    • Bowthorpe
    • Bowthorpe OCP2
  • TE 内部编号 A13402-000
  • TE 内部产品描述 BOW-OCP2-24S-NFF
  • 别名 ID 4-1201730-0 BOW-OCP2-24S-NFF

  • 电源元件应用类型 : 配线

  • 产品供货情况 : 全球

  • 芯式 : 壳体

  • 悬臂强度 - SSL (kN): 350

  • 产品高度 (mm): 299

查看所有特性
更多 更少

文档

产品图纸

数据表/目录页

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 伞状外形 : 交替

  • 芯式 : 壳体

  • 指定类别 : SL

电气特征

  • 放电电流（标称） (kA): 10

  • 脉冲电压 1.2/50µs（正极） (kV): 200

  • 急剧升降的残留电压 – 1/20μs (10kA) (kV): 91.5

  • 残留电压（标称电流） (kV): 79.5

  • 短路电流 (kA): 40

  • 连续工作电压 (Uc) (kV): 24

  • Qrs (C): .5

  • 额定电压 (Ur) (kV): 30

主体特性

  • 主要产品颜色 : 灰色

机械附件

  • 螺纹尺寸 : M12

  • 悬臂强度 - SSL (kN): 350

尺寸

  • 内伞径 : 97 mm [ 3.82 in ]

  • 外伞径 : 119 mm [ 4.69 in ]

  • 产品重量 (kg): 3.1

  • 产品高度 (mm): 299

  • 漏电距离 : 775 mm [ 30.5 in ]

使用环境

  • 工业频率耐压（湿式） (kV): 80

操作/应用

  • 电源元件应用类型 : 配线

行业标准

  • BIL 等级 (kV): 200

产品供货情况

  • 产品供货情况 : 全球

包装特性

  • 封装数量 : 3
