968137-6

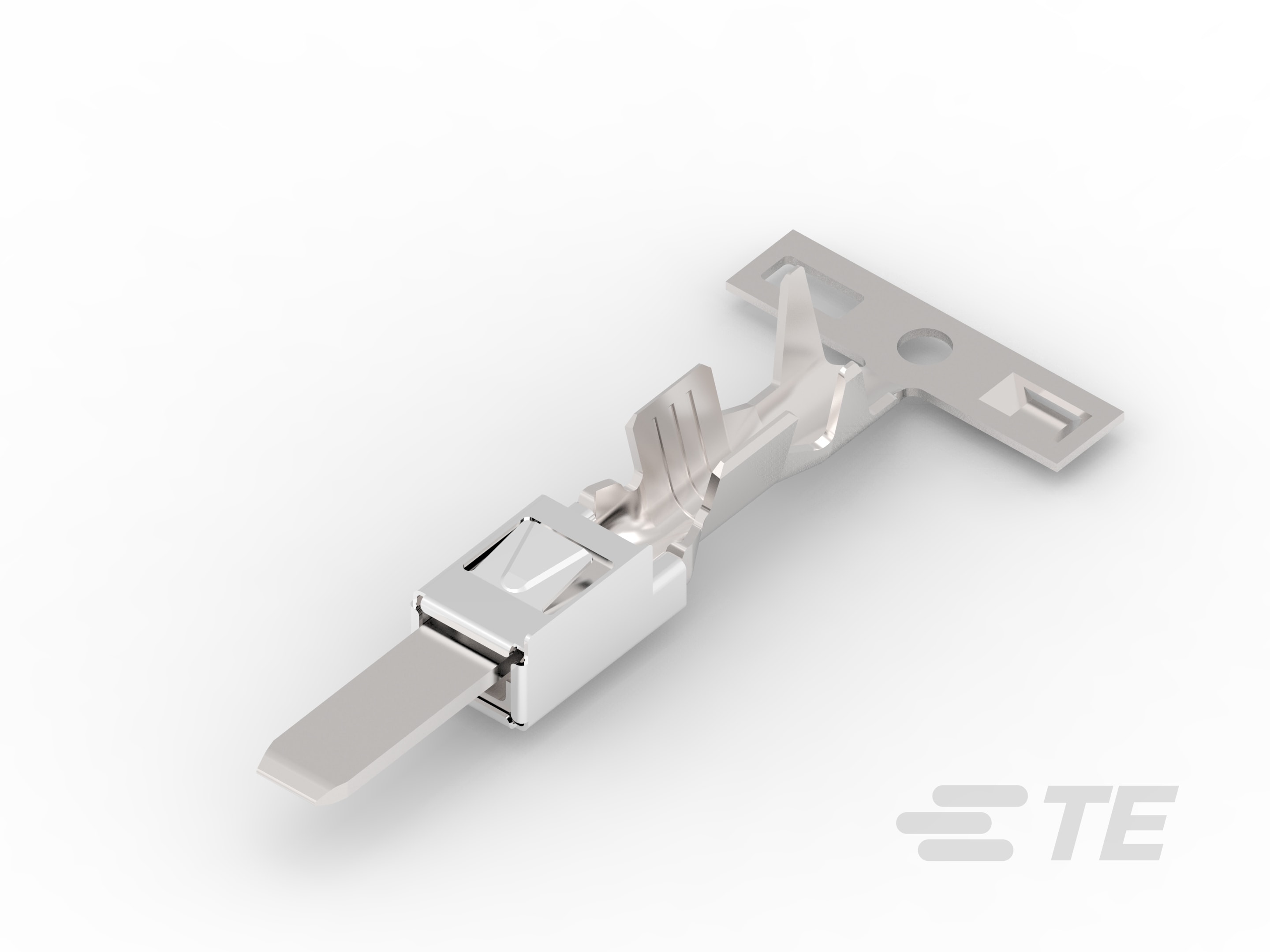

Tab Terminal, 16 – 13 AWG, 1.25 – 2.5 mm² Wire, 2.8 mm [.11 in] Tab Width, Silver (Ag), .63 mm [.024 in] Tab Thickness, Micro Power Quadlock
968137-6
Tab Terminal, 16 – 13 AWG, 1.25 – 2.5 mm² Wire, 2.8 mm [.11 in] Tab Width, Silver (Ag), .63 mm [.024 in] Tab Thickness, Micro Power Quadlock
-
- AMP
- Micro Power Quadlock
- TE 内部编号 968137-6
- TE 内部产品描述 MPQ2,8 Ag tab LL unseal. >1,0-2,5
- 所有 MQS，母端和公端 (96)
-
端子类型 : 公端
-
线径 (AWG): 16 – 13
-
线径 (mm²): 1.25 – 2.5
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 银 (Ag)
文档
产品图纸
- Flachkontakt TAB CONTACT 英文版本
- Flachkontakt TAB CONTACT ENG_CD_968137_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_968137-6_C_c-968137-6-c-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_968137-6_C_c-968137-6-c.2d_dxf.zip 英文版本
- ENG_CVM_CVM_968137-6_C_c-968137-6-c.3d_igs.zip 英文版本
- ENG_CVM_CVM_968137-6_C_c-968137-6-c.3d_stp.zip 英文版本
产品规格
- 应用规格 GER_SS_114-18022_N.pdf 德语
- ENG_SS_114-18022-20_L.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 锁定枪
-
可密封 : 否
接触件特性
-
导线端子端接区域电镀材料 : 银
-
端子制造 : 冲压成形
-
端子大小 : 2.8mm
-
压接类型 : F 型压接
-
典型额定电流 (A): 34
-
端子类型 : 公端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
接触面电镀 : 银 (Ag)
-
对接公端厚度 : .63 mm [ .024 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 1.9 – 3 mm [ .075 – .118 in ]
-
线径 (AWG): 16 – 13
-
线径 (mm²): 1.25 – 2.5
-
线径查找 (mm²): 1.25, 1.5, 2, 2.5
-
线径查找 (AWG): 13, 14, 15, 16
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 212 °F ]
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
符合自动化指南 : 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月, 是的，KOMAX 根据 5.0 版（2018 年 3 月）自动插入元件
-
与电线基础材料兼容 : 铜
行业标准
-
与机构/标准产品兼容 : LV214
包装特性
-
封装数量 : 4000
-
封装方法 : Reel
其他
-
客户首选端子 : 否
-
端子传导 : 25 – 40 A（正常功率）
