967439-1

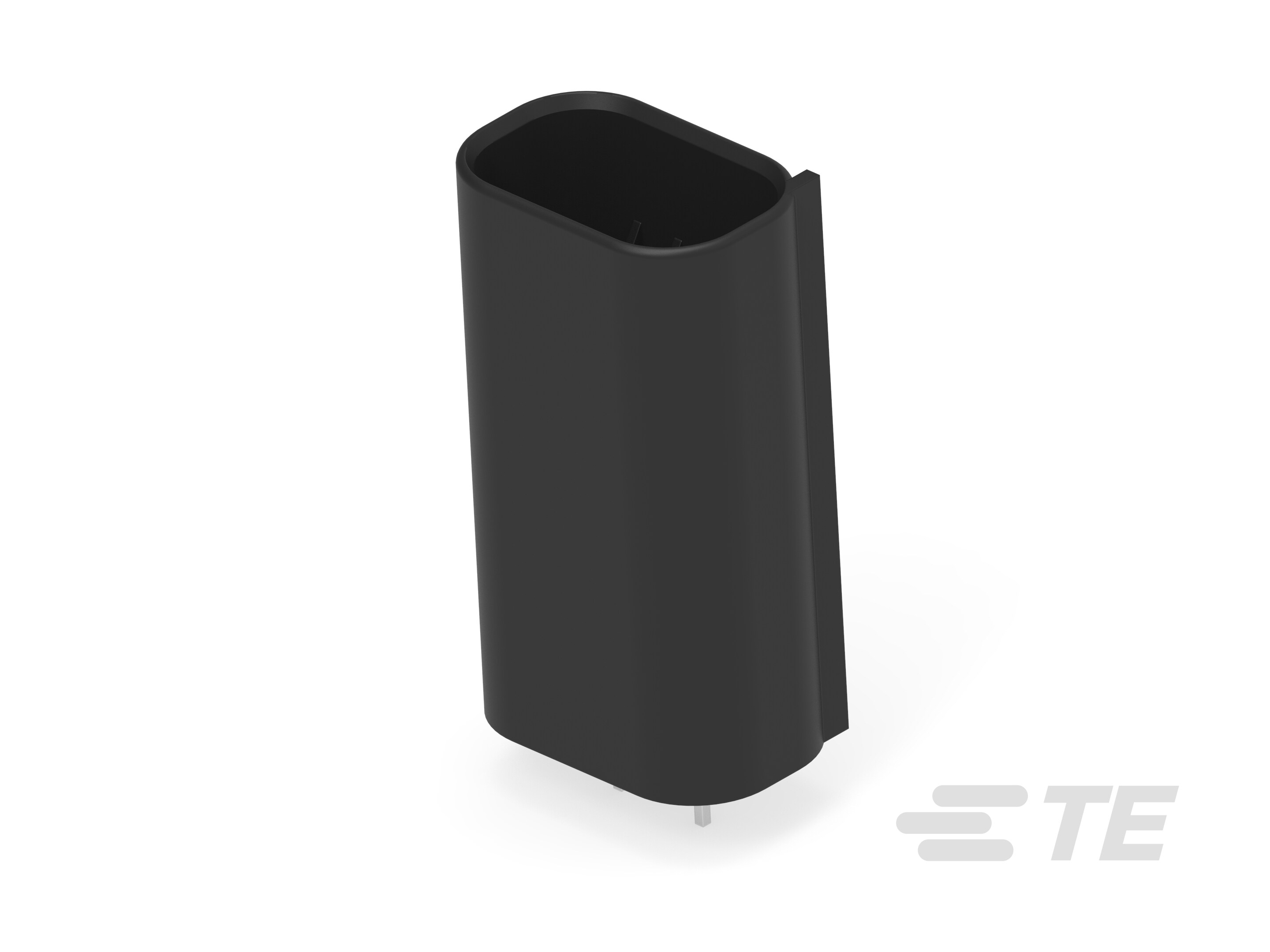

Vertical, Wire-to-Board, 4 Position, 2 Rows, 3.1mm [.122in] Centerline, Tin (Sn), Signal, Black
967439-1
Vertical, Wire-to-Board, 4 Position, 2 Rows, 3.1mm [.122in] Centerline, Tin (Sn), Signal, Black
-
- MQS
- TE 内部编号 967439-1
- TE 内部产品描述 4pos MQS .63 header 180deg
- 所有 Signal Header (240)
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
电路应用 : Signal
-
主要产品颜色 : 黑色
文档
产品图纸
- 4 POS. PIN HEDAER (180 DEGREE) FOR MICRO QUADLOK SYSTEM 英文版本
- 4 POS. PIN HEDAER (180 DEGREE) FOR MICRO QUADLOK SYSTEM C_967439_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_967439-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_967439-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_967439-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_967439-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-94824_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 否
结构特性
-
节数 : 1
-
信号位置数量 : 4
-
PCB 安装方向 : 垂直
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端厚度 : .63 mm [ .024 in ]
-
对接公端宽度 : .63 mm [ .024 in ]
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
安装孔 : 不带
-
接合固定类型 : 锁定接口
-
面板安装特性 : 不带
尺寸
-
连接器长度 : 19.5 mm [ .767 in ]
-
PCB 的外形高度 : 12.75 mm [ .502 in ]
-
连接器宽度 : 35.3 mm [ 1.38 in ]
使用环境
-
工作温度（最大值） (°C): 65, 70, 75, 80, 85, 90, 100, 105, 110, 120
-
工作温度（最大值） (°F): 212
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
操作/应用
-
屏蔽 : 否
-
焊接工艺 : 支持回流焊
-
电路应用 : Signal
包装特性
-
封装数量 : 143
