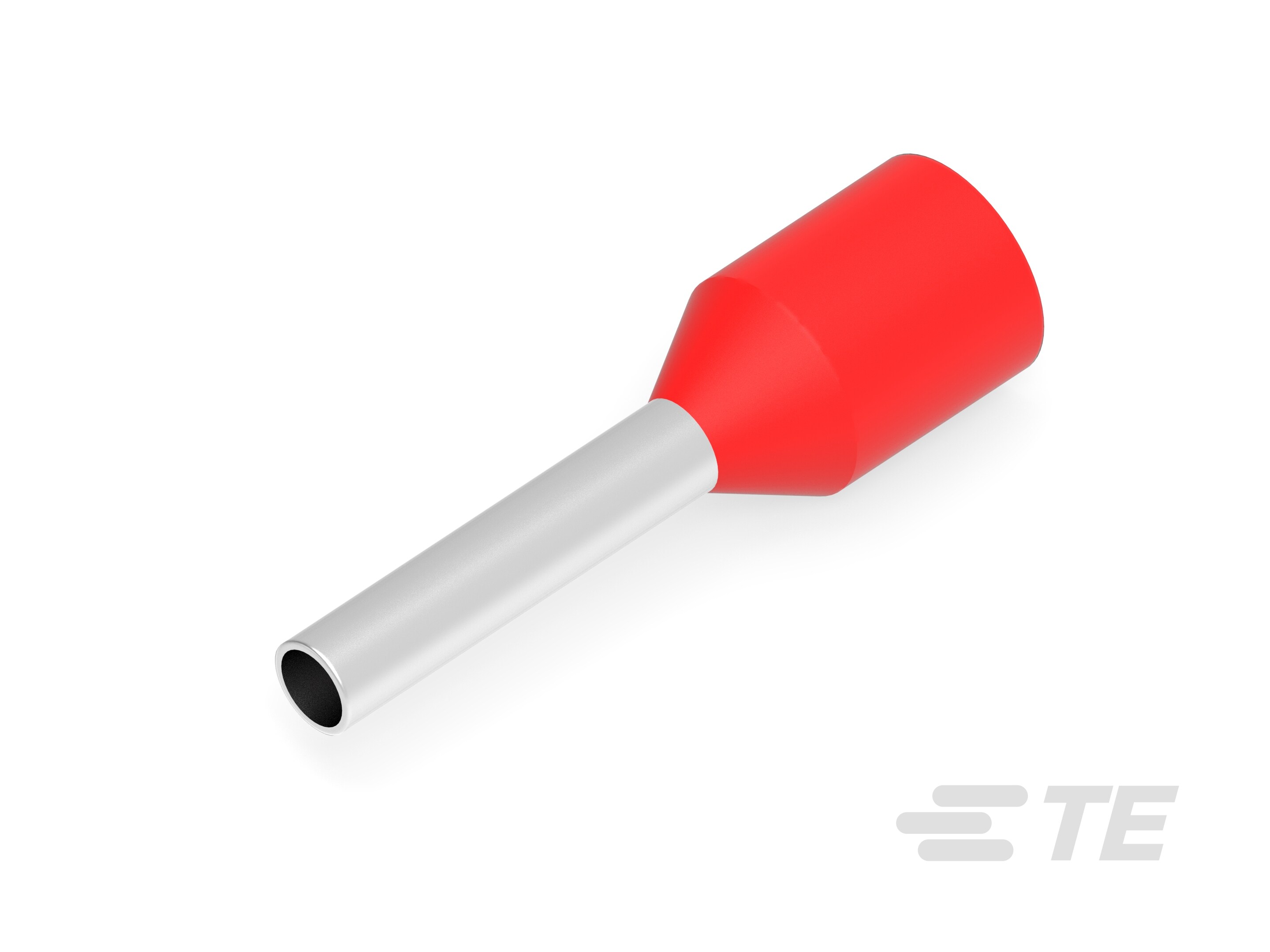

966902-2

Crimp Wire Pins, Tabs & Ferrules, Ferrule, 17 AWG Wire Size, 1 mm² Wire Size, 2050 CMA Wire Size, .13 in [3.3 mm] Barrel Inside Diameter, Closed

ADERENDHUELSE1,0 RT-966902-2

966902-2

Crimp Wire Pins, Tabs & Ferrules, Ferrule, 17 AWG Wire Size, 1 mm² Wire Size, 2050 CMA Wire Size, .13 in [3.3 mm] Barrel Inside Diameter, Closed

  • TE 内部编号 966902-2
  • TE 内部产品描述 ADERENDHUELSE1,0 RT

  • 压接电线插针、公端和套圈端子类型 : 插针, 插针

  • 适用的电线绝缘层直径范围 : 3.2 mm [ .125 in ]

  • 线径 (AWG): 17

  • 线径 (mm²): 1

  • 线径 (CMA): 2050

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

结构特性

  • 与线缆类型兼容 : 分离式导线

主体特性

  • 双线 : 否

  • 绝缘套管材料 : PP/E-Cu

  • 套管材料 : PP/E-Cu

接触件特性

  • 压接电线插针、公端和套圈端子类型 : 插针, 插针

  • 压线筒类型 : Closed

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

  • 端子长度 : 8 mm [ .312 in ]

端接特性

  • 子弹型端子 : 不带

机械附件

  • 带导线绝缘 : 不带

尺寸

  • 适用的电线绝缘层直径范围 : 3.2 mm [ .125 in ]

  • 线径 (AWG): 17

  • 线径 (mm²): 1

  • 线径 (CMA): 2050

  • 压线筒内径 : 3.3 mm [ .13 in ]

  • 端子材料厚度 : .15 mm [ .005 in ]

  • 产品总长度 : 14 mm [ .551 in ]

  • 剥线长度 : 10 mm [ .394 in ]

使用环境

  • 绝缘选项 : 部分绝缘

  • 工作温度范围 : 105 °C [ 221 °F ]

操作/应用

  • 重载 : 否

包装特性

  • 封装方法 : Reel

  • 封装数量 : 10000

其他

  • 压线筒颜色 : 红色
