966709-3

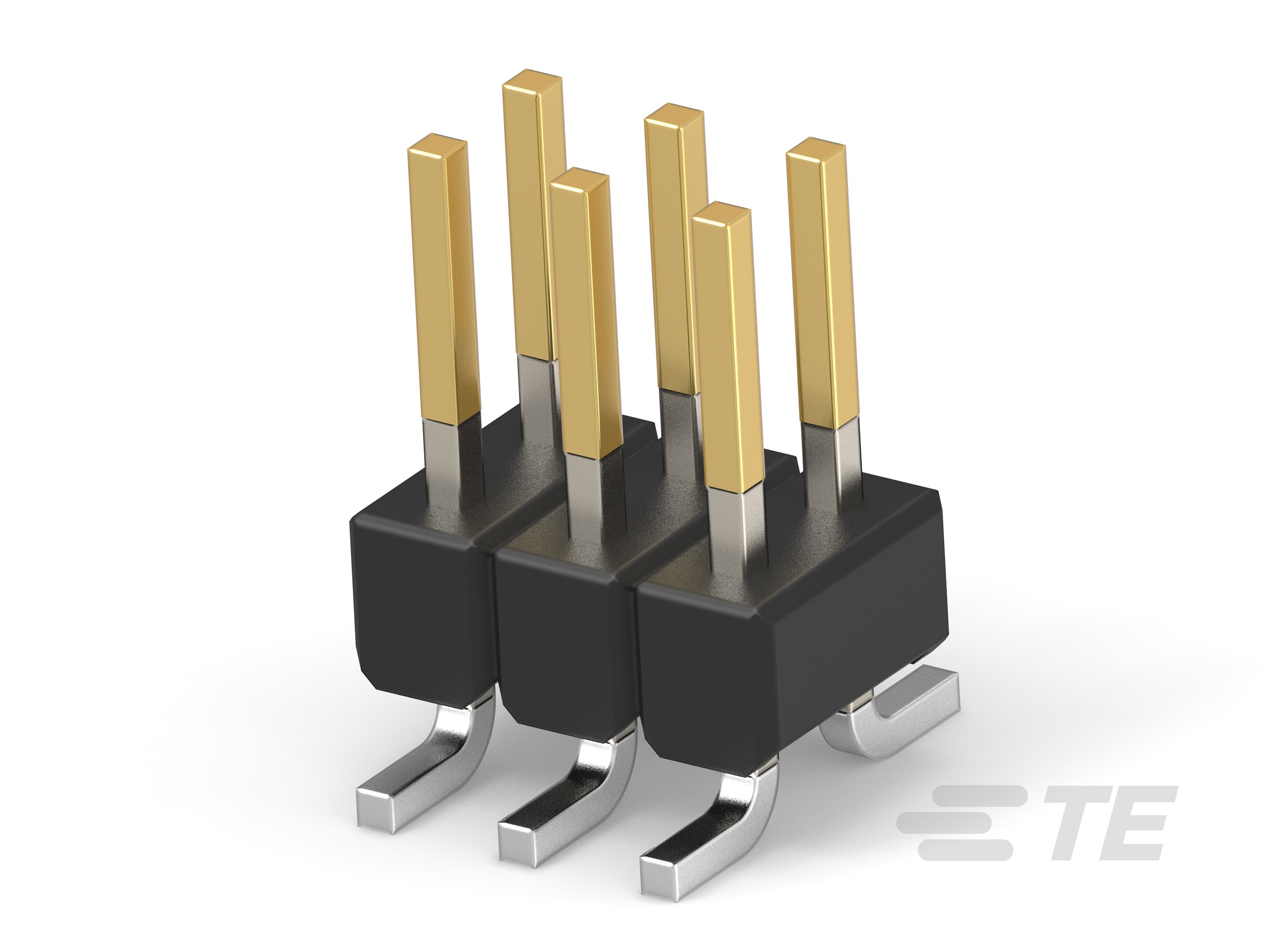

PCB Mount Header, Vertical, Board-to-Board, 6 Position, 2.54mm [.1in] Centerline, Breakaway, Printed Circuit Board, Signal, Black Housing Color

2X3P MODUII BREAK AWAY HEADER, SMD-966709-3

966709-3

PCB Mount Header, Vertical, Board-to-Board, 6 Position, 2.54mm [.1in] Centerline, Breakaway, Printed Circuit Board, Signal, Black Housing Color

  • TE 内部编号 966709-3
  • TE 内部产品描述 2X3P MODUII BREAK AWAY HEADER, SMD

  • PCB 连接器组件类型 : PCB 安装接头

  • PCB 安装方向 : 垂直

  • 连接器系统 : 板对板

  • Number of Positions : 6

  • 中心线（间距） : 2.54 mm [ .1 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品环境合规性

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • PCB 连接器组件类型 : PCB 安装接头

  • 连接器系统 : 板对板

  • 接头类型 : 分离

  • Sealable : 否

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 行数 : 2

  • PCB 安装方向 : 垂直

  • Number of Positions : 6

  • 板对板配置 : 平行

接触件特性

  • 端子基材 : CuZn

  • 端子形状和构造 : 正方形

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • 接合对准 : 不带

  • PCB 安装固定 : 不带

  • PCB 安装对准 : 不带

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : 2.54 mm [ .1 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : PCT

尺寸

  • Row-to-Row Spacing : 2.54 mm [ .1 in ]

  • PCB 厚度（建议） : 1.57 mm [ .062 in ]

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Carton

产品合规性
