966144-4

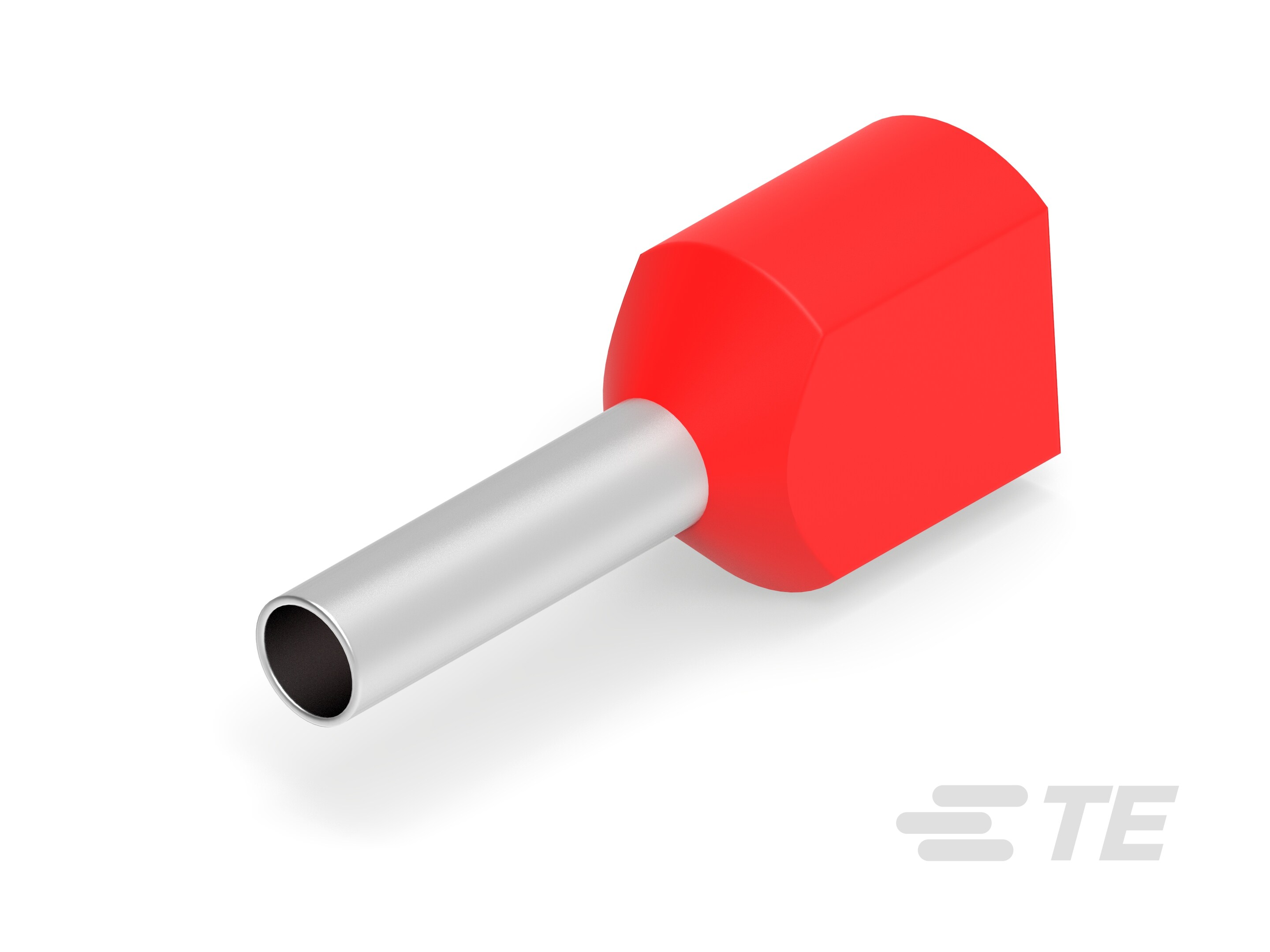

Ferrule, 17 AWG, 1 mm² Wire, 2050 CMA, Closed Barrel, Tin Plating, 15 mm [.591 in] Length, Bag, Discrete Wire, Stranded Wire, Partially Insulated
966144-4
Ferrule, 17 AWG, 1 mm² Wire, 2050 CMA, Closed Barrel, Tin Plating, 15 mm [.591 in] Length, Bag, Discrete Wire, Stranded Wire, Partially Insulated
- TE 内部编号 966144-4
- TE 内部产品描述 FER,WIRE,DBL,PL SLV,1.00/18,L8,RED,LP
- 别名 ID A43513-000 AMPS-0-0966144-4
-
压接导线端子类型 : 插针
-
兼容的绝缘直径范围 : 2.6 mm [ .102 in ]
-
线径 (AWG): 17
-
线径 (mm²): 1
-
线径 (CMA): 2050
文档
产品图纸
- WIRE FERRULE WITH PLASTIC SLEEVE, DOUBLE CONDUCTOR, LOOSE PIECE ENG_CD_966144_B9.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_966144-4_B2.pdf 英文版本
- 下载查看 ENG_CVM_966144-4_B2.2d_dxf.zip 英文版本
- ENG_CVM_966144-4_B2.3d_igs.zip 英文版本
- ENG_CVM_966144-4_B2.3d_stp.zip 英文版本
数据表/目录页
- BUCHANAN TERMINAL BLOCKS CATALOG - EUROSTYLE TERMINAL BLOCKS ENG_CS_1308389_EUROSTYLE_TERMINAL_BLOCKS_0607.pdf 英文版本
- ENG_CS_1654379_Wire_Ferrules_0911.pdf 英文版本
- WIRE END FERRULES ENG_DS_6-1773984-8_2011.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_164196_6223_1733290__A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
-
端子特性 : 双线
-
与分离式电线类型兼容 : 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
主要产品颜色 : 红色
接触件特性
-
端子接触部长度 : 10 mm [ .39 in ]
-
压接导线端子类型 : 插针
-
压线筒类型 : Closed
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 不带
尺寸
-
双线尺寸 (AWG): 17
-
双线尺寸 (mm²): 1
-
剥线长度 : 11 mm [ .433 in ]
-
兼容的绝缘直径范围 : 2.6 mm [ .102 in ]
-
线径 (AWG): 17
-
线径 (mm²): 1
-
线径 (CMA): 2050
-
端子材料厚度 : .15 mm [ .005 in ]
-
产品总长度 : 15 mm [ .591 in ]
使用环境
-
绝缘选项 : 部分绝缘
包装特性
-
封装数量 : 500
-
封装方法 : Bag
