966029-1

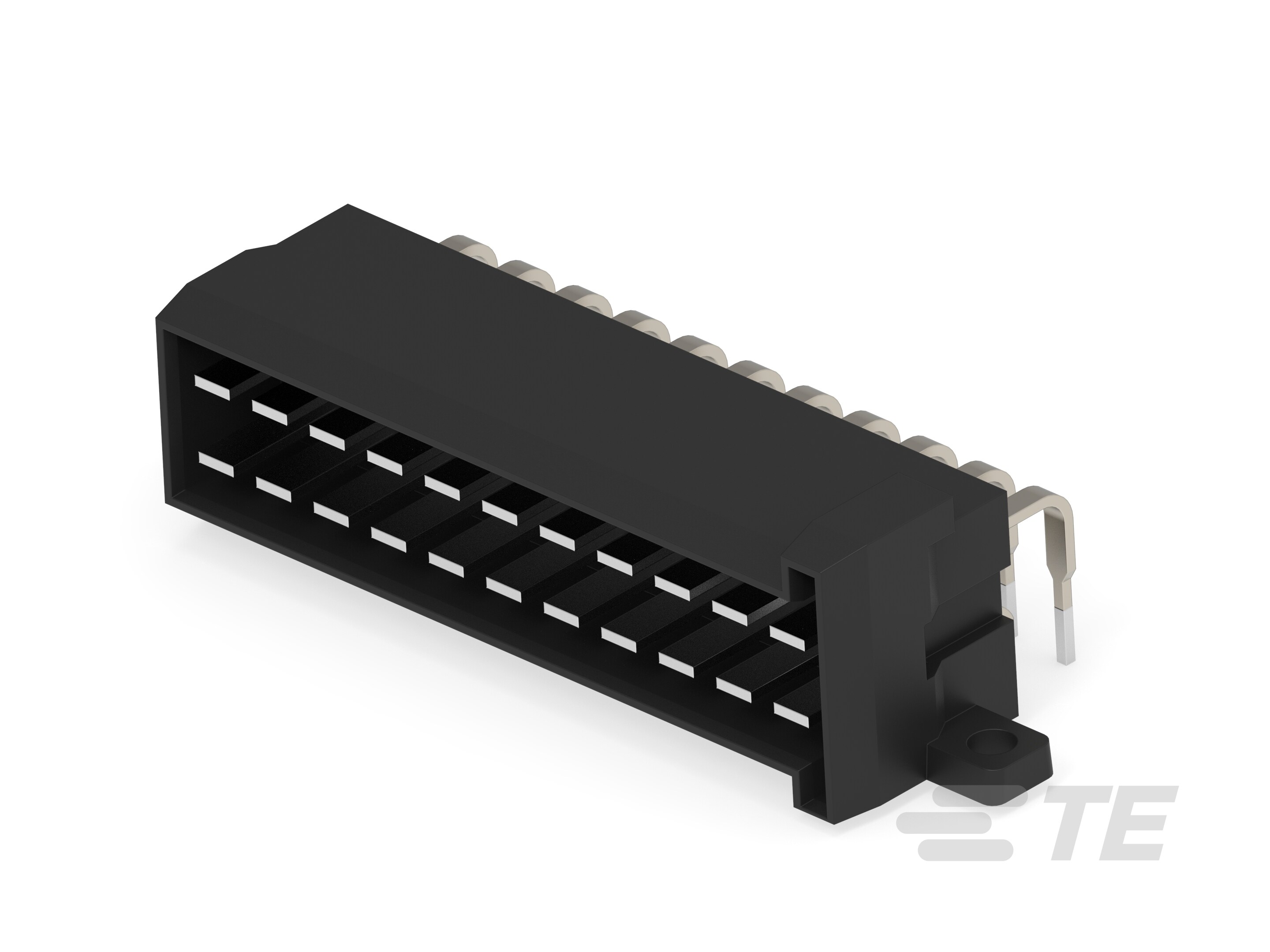

Horizontal, Wire-to-Board, 22 Position, 2 Rows, 5mm [.196in] Centerline, Tin (Sn), Signal, Black, Timer Connector System
966029-1
Horizontal, Wire-to-Board, 22 Position, 2 Rows, 5mm [.196in] Centerline, Tin (Sn), Signal, Black, Timer Connector System
-
- 定时器连接器系统
- TE 内部编号 966029-1
- TE 内部产品描述 MESSERLEISTE 22P
- 所有 Low & Medium Power Header (64)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
电路应用 : Signal
-
主要产品颜色 : 黑色
文档
产品图纸
- 22 pol. Messerleiste GER_CD_966029_A3_966029_1_c_Layout1.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_966029-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_966029-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_966029-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_966029-1_A.3d_stp.zip 英文版本
数据表/目录页
- Product Datasheet ENG_DS_966029-1_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 否
结构特性
-
节数 : 1
-
信号位置数量 : 22
-
PCB 安装方向 : 水平
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端厚度 : .8 mm [ .031 in ]
-
对接公端宽度 : 3 mm [ .118 in ]
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定类型 : 安装孔
-
安装孔 : 带有
-
接合固定类型 : 锁定接口
-
面板安装特性 : 不带
尺寸
-
连接器长度 : 59.3 mm [ 2.33 in ]
-
PCB 的外形高度 : 19 mm [ .748 in ]
-
连接器宽度 : 17.3 mm [ .681 in ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
包装特性
-
封装数量 : 196
