964290-1

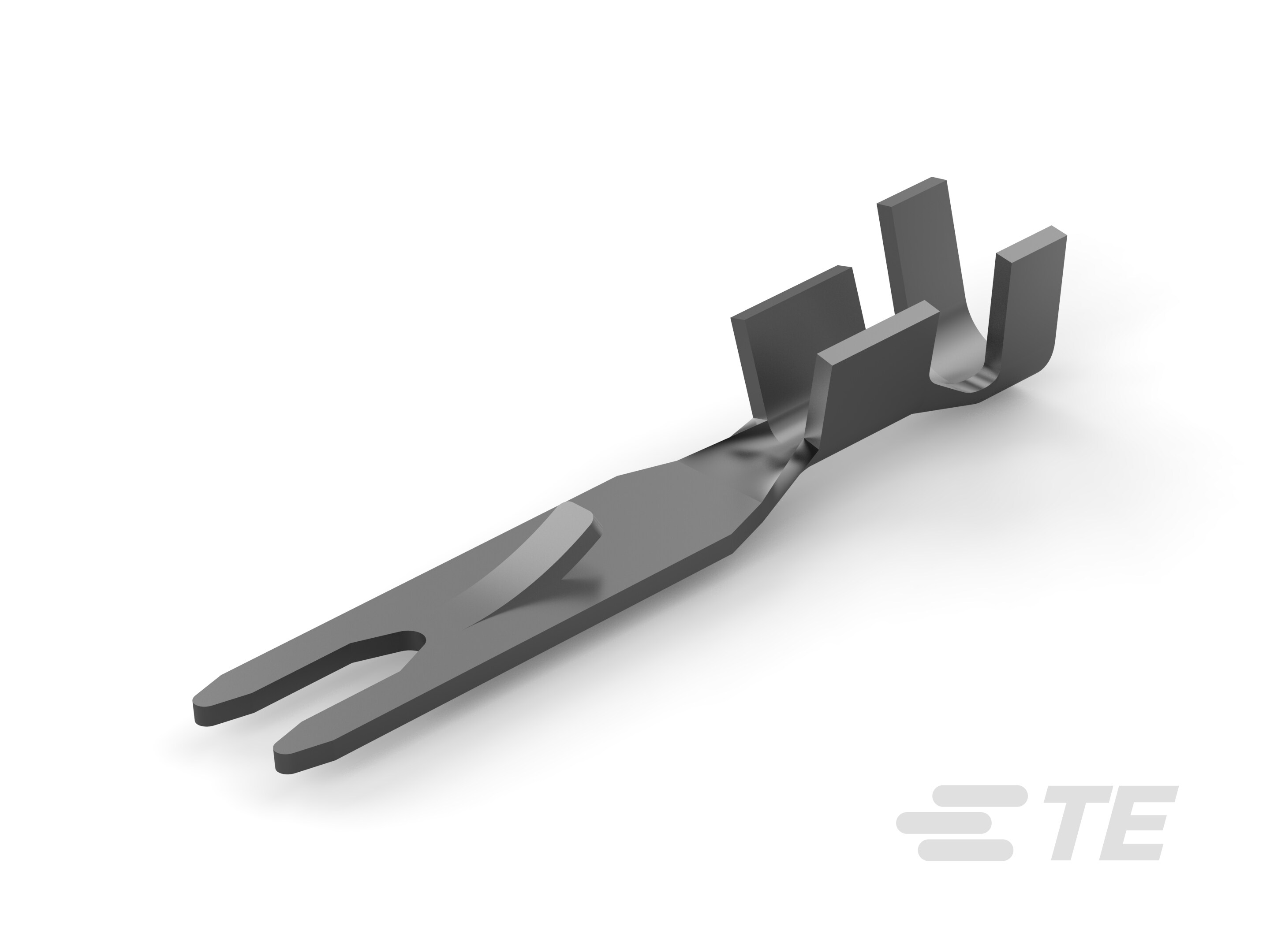

Poke-In Magnet Wire Terminal, Crimp / Insulation Displacement (IDC), 20 – 18 AWG Lead Wire, .5 – 1 mm² Lead Wire, MAG-MATE
964290-1
Poke-In Magnet Wire Terminal, Crimp / Insulation Displacement (IDC), 20 – 18 AWG Lead Wire, .5 – 1 mm² Lead Wire, MAG-MATE
-
- MAG-MATE
- TE 内部编号 964290-1
- TE 内部产品描述 POKE-IN FLA-STECKER
-
漆包线端子类型 : 插入式
-
兼容的绝缘直径（最大值） : 2.31 mm [ .091 in ]
-
兼容的绝缘直径范围 : 1.6 – 2.31 mm [ .063 – .091 in ]
-
引线尺寸 (AWG): 20 – 18
-
引线尺寸 (mm²): .5 – 1
文档
产品图纸
- MAG-MATE POKE-IN TAB TERMINAL ENG_CD_964290_C2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_964290-1_C.pdf 英文版本
- 下载查看 ENG_CVM_964290-1_C.3d_igs.zip 英文版本
- ENG_CVM_964290-1_C.3d_stp.zip 英文版本
- ENG_CVM_964290-1_C.2d_dxf.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 引线
接触件特性
-
漆包线端子类型 : 插入式
-
端子电镀材料 : 锡
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接 | 绝缘刺破 (IDC)
-
压接区域长度 : 6.2 mm [ .244 in ]
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子高度 : 20.5 mm [ .807 in ]
-
兼容的绝缘直径（最大值） : 2.31 mm [ .091 in ]
-
兼容的绝缘直径范围 : 1.6 – 2.31 mm [ .063 – .091 in ]
-
引线尺寸 (AWG): 20 – 18
-
引线尺寸 (mm²): .5 – 1
-
产品长度 : 7.9 mm [ .311 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 6000
-
封装方法 : Reel | 卷/箱
