964201-2

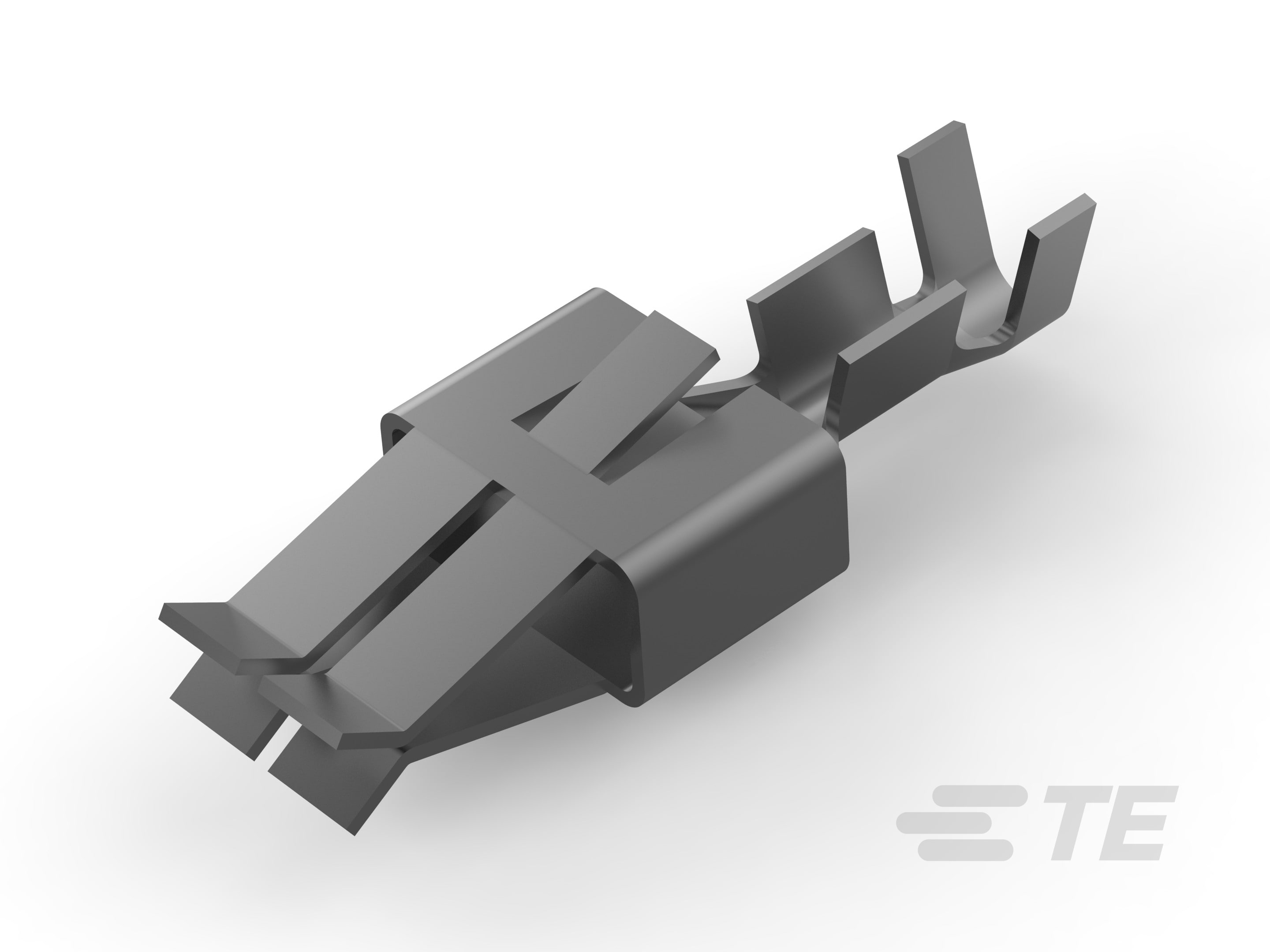

Receptacle Terminal, 20 – 17 AWG, .5 – 1 mm² Wire, 5.8 mm [.228 in] Tab Width, Tin (Sn), .8 mm [.031 in] Tab Thickness, Terminates To Wire, RAST 5D
964201-2
Receptacle Terminal, 20 – 17 AWG, .5 – 1 mm² Wire, 5.8 mm [.228 in] Tab Width, Tin (Sn), .8 mm [.031 in] Tab Thickness, Terminates To Wire, RAST 5D
-
- RAST
- RAST 5D
- TE 内部编号 964201-2
- TE 内部产品描述 STD TIMER CONTACT
-
端子类型 : 母端
-
线径 (AWG): 20 – 17
-
线径 (mm²): .5 – 1
-
对接公端宽度 : 5.8 mm [ .228 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- STANDARD TIMER CONTACT WITH TWO LOCKING LANCES ENG_CD_964201_C6.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_964201-2_C.pdf 3D
- 下载查看 ENG_CVM_CVM_964201-2_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_964201-2_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_964201-2_C.3d_stp.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
产品规格
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40018128_C1_C-2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 锁定枪
-
可密封 : 否
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : 6.3mm
-
压接类型 : F 型压接
-
端子类型 : 母端
-
对接公端宽度 : 5.8 mm [ .228 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .8 mm [ .031 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 20 – 17
-
线径 (mm²): .5 – 1
-
线径查找 (mm²): .5 | .6 | .75 | 1
-
线径查找 (AWG): 17 | 18 | 19 | 20
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） (°C): 80 | 85 | 90 | 100 | 105 | 110
-
工作温度（最大值） (°F): 212
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 2500
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
