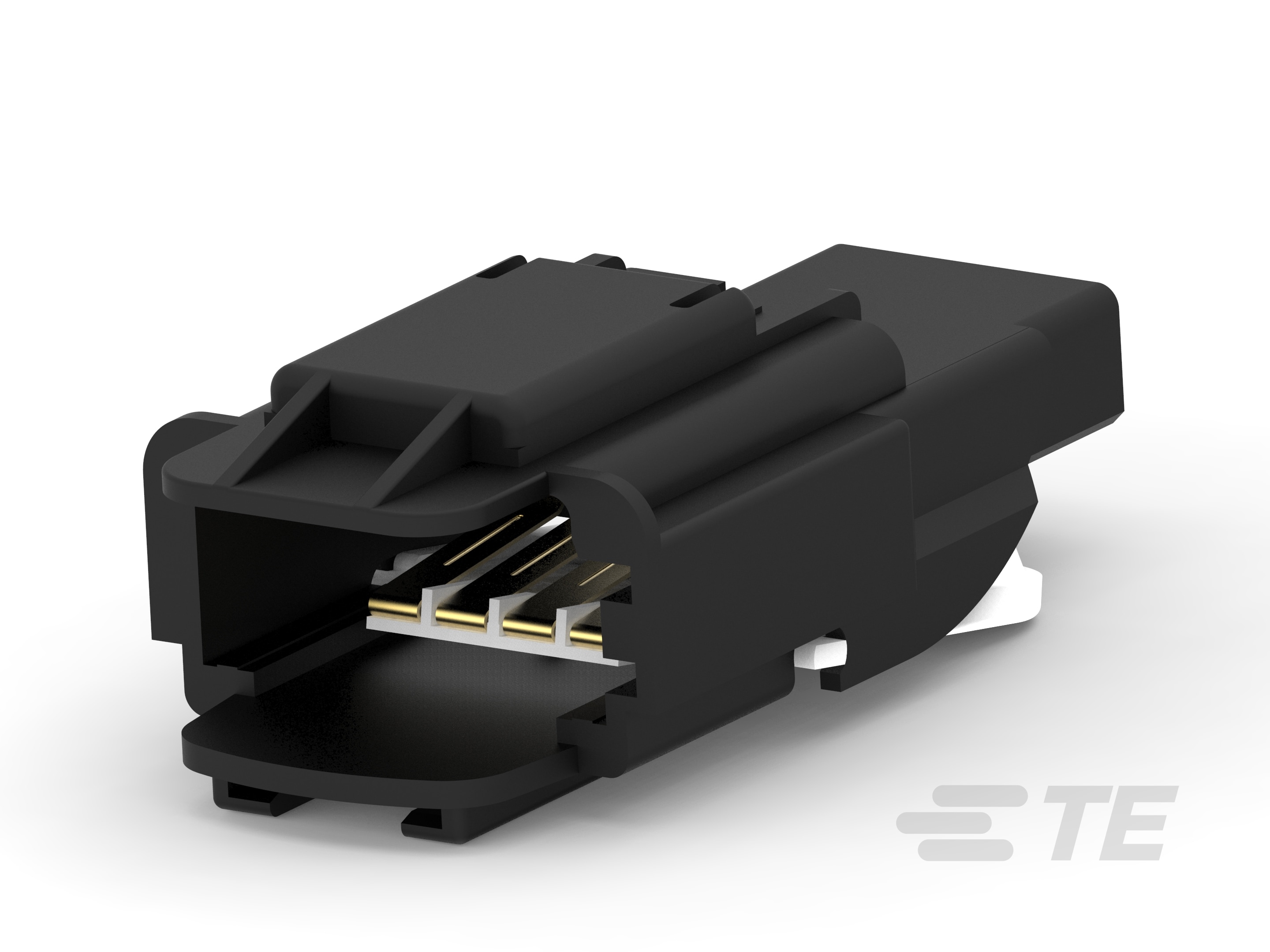

Name: 4W MCP TAB HSG SV ASSY
Brand: AMP MCP

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 4
行数 : 1

电气特征

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°
主要产品颜色 : 黑色

接触件特性

端子类型 : 公端
端子大小 : 1.5mm
对接公端宽度 : 1.5 mm [ .06 in ]

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 是
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : 玻璃填充 PBT

尺寸

连接器高度 : 17.7 mm [ .696 in ]
产品长度 : 25 mm [ .984 in ]
产品宽度 : 49.5 mm [ 1.94 in ]

使用环境

工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
工作温度（最大值） (°C): 70 | 75 | 80 | 85
工作温度（最大值） (°F): 158 | 167 | 176 | 185

操作/应用

电路应用 : Signal

包装特性

封装方法 : Box
封装数量 : 700

其他

能够保证连接器位置 : 否

953733-1

12 V, 4 Position, Automotive Housing for Male Terminals, Wire-to-Wire, Black, Wire & Cable, Signal, AMP MCP Connector System

953733-1

12 V, 4 Position, Automotive Housing for Male Terminals, Wire-to-Wire, Black, Wire & Cable, Signal, AMP MCP Connector System

标称电压架构 (V): 12

连接器和壳体类型 : 公端子护套

位数 : 4

可密封 : 否

工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 公端子护套

可密封 : 否

主要锁定特性 : 外壳集成

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 4

行数 : 1

电气特征

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

主要产品颜色 : 黑色

接触件特性

端子类型 : 公端

端子大小 : 1.5mm

对接公端宽度 : 1.5 mm [ .06 in ]

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 是

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : 玻璃填充 PBT

尺寸

连接器高度 : 17.7 mm [ .696 in ]

产品长度 : 25 mm [ .984 in ]

产品宽度 : 49.5 mm [ 1.94 in ]

使用环境

工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

工作温度（最大值） (°C): 70 | 75 | 80 | 85

工作温度（最大值） (°F): 158 | 167 | 176 | 185

操作/应用

电路应用 : Signal

包装特性

封装方法 : Box

封装数量 : 700

其他

能够保证连接器位置 : 否

产品合规性
