953440-3

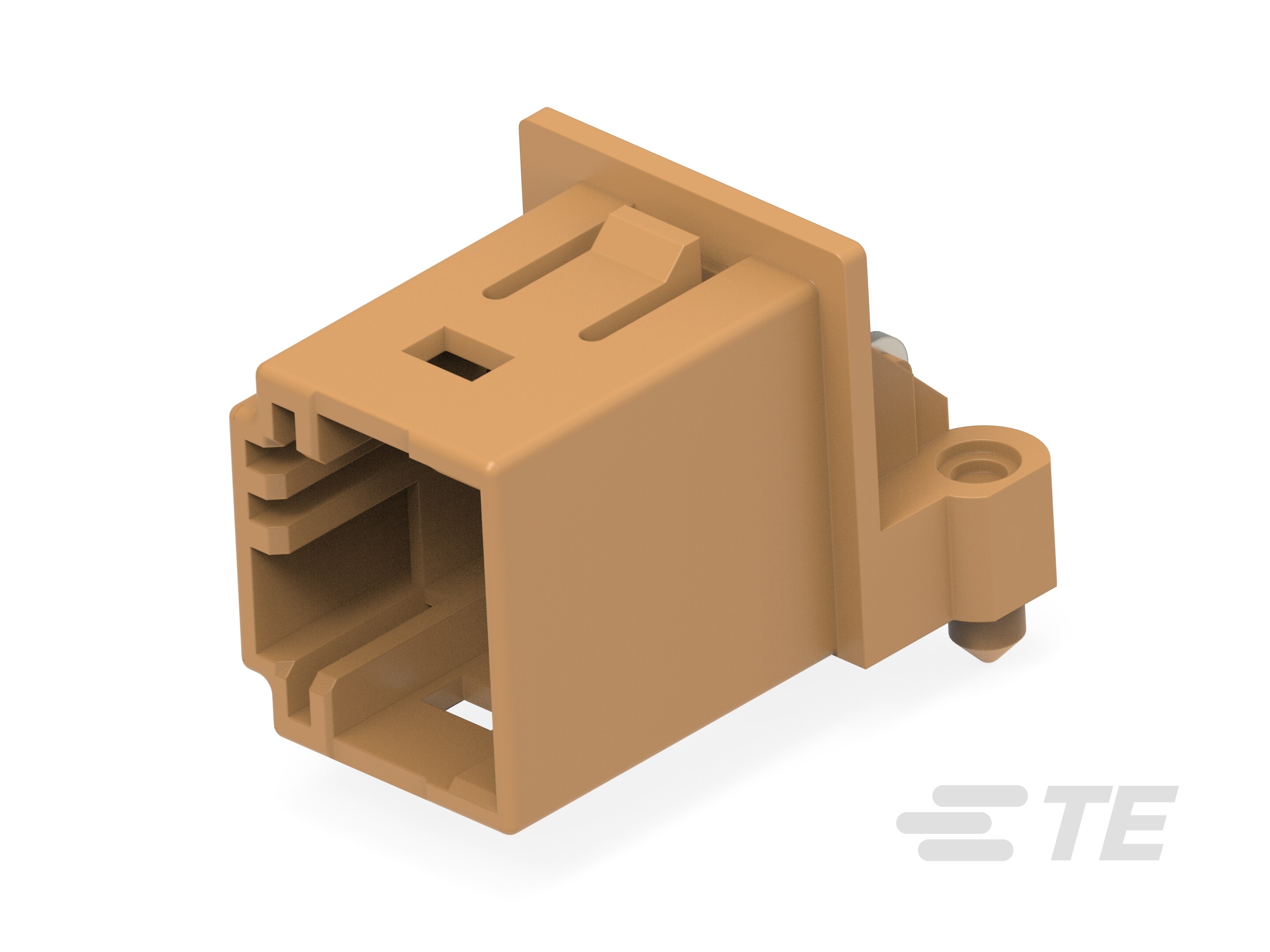

Horizontal, Wire-to-Board, 6 Position, 2 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Brown, Panel Mount
953440-3
Horizontal, Wire-to-Board, 6 Position, 2 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Brown, Panel Mount
-
- MQS
- TE 内部编号 953440-3
- TE 内部产品描述 6pos MQS .63 header 90deg
- 所有 Signal Header (240)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : Signal
文档
产品图纸
- EMBASE 6V MQS COUDEE AVEC 2 PICOTS 6W MQS RIGHT ANGLE HEADER WITH 2 PINS 英文版本
- EMBASE 6V MQS COUDEE AVEC 2 PICOTS 6W MQS RIGHT ANGLE HEADER WITH 2 PINS C_953440_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_953440-3_A.pdf 英文版本
- 3D_CVM_CVM_953440-3_O.pdf 3D
- 下载查看 ENG_CVM_953440-3_A.3d_igs.zip 英文版本
- ENG_CVM_953440-3_A.3d_stp.zip 英文版本
- ENG_CVM_953440-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_953440-3_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_953440-3_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_953440-3_O.3d_stp.zip 英文版本
产品规格
- 产品规格 S_108-15150_C.tif 英文版本
- S_108-15150_C.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 1
-
信号位置数量 : 6
-
PCB 安装方向 : 水平
电气特征
-
标称电压架构 (V): 12
-
工作电压 (VDC): 12
主体特性
-
连接器和键控代码 : 3
-
主要产品颜色 : 褐色
接触件特性
-
对接公端厚度 : .63 mm [ .025 in ]
-
对接公端宽度 : .63 mm [ .025 in ]
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
安装孔 : 不带
-
接合固定类型 : 锁定接口
-
面板安装特性 : 带有
-
连接器安装类型 : 面板安装
尺寸
-
连接器长度 : 16.8 mm [ .661 in ]
-
PCB 的外形高度 : 16.5 mm [ .65 in ]
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
连接器宽度 : 25.9 mm [ 1.02 in ]
使用环境
-
工作温度（最大值） (°C): 65, 70, 75, 80, 85
-
工作温度（最大值） (°F): 149, 158, 167, 176, 185
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
包装特性
-
封装数量 : 1040
其他
-
接口编号 : 1379890
