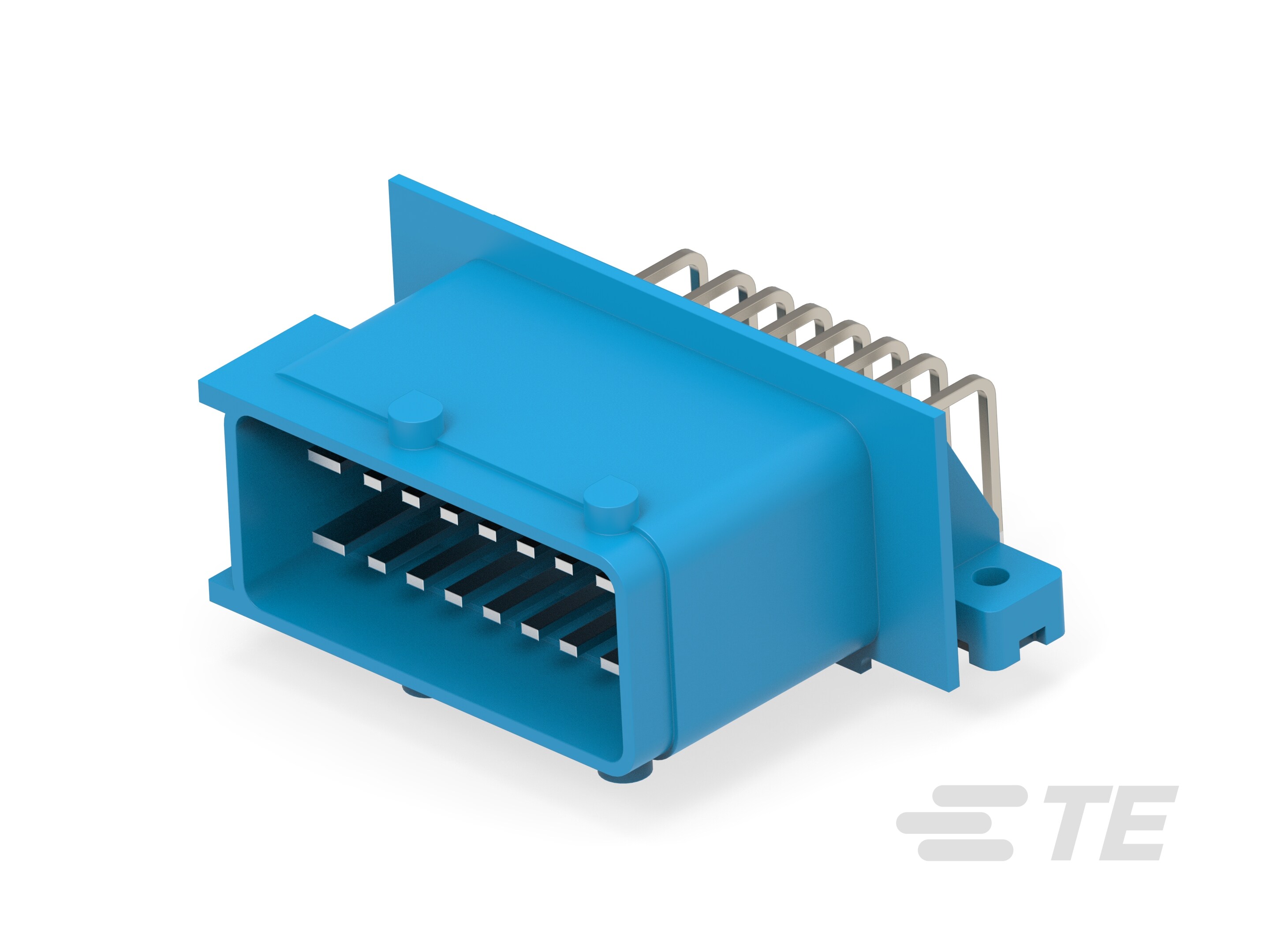

953371-3
Horizontal, Wire-to-Board, 16 Position, 2 Rows, 3.33mm / 4.2mm [.131in / .165in] Centerline, Tin (Sn), Printed Circuit Board, AMP MCP Connector System
953371-3
Horizontal, Wire-to-Board, 16 Position, 2 Rows, 3.33mm / 4.2mm [.131in / .165in] Centerline, Tin (Sn), Printed Circuit Board, AMP MCP Connector System
-
- AMP MCP 连接器系统
- TE 内部编号 953371-3
- TE 内部产品描述 16W MCP H RIGHT ANGLE HDR
- 所有 Low & Medium Power Header (64)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : 电源和信号
文档
产品图纸
- 16W MCP HYB.RIGHT ANGLE HEADER EMBASE COUDEE 16V HYBRIDE MCP ENG_CD_953371_F.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_953371-3_D.pdf 英文版本
- 下载查看 ENG_CVM_953371-3_D.3d_igs.zip 英文版本
- ENG_CVM_953371-3_D.3d_stp.zip 英文版本
- ENG_CVM_953371-3_D.2d_dxf.zip 英文版本
产品规格
- 产品规格 S_108-15198_O.tif 英文版本
- S_108-15198_O.pdf 英文版本
- S_108-15198-1_O.tif 英文版本
- S_108-15198-1_O.pdf 英文版本
- S_108-15198-2_O.tif 英文版本
- S_108-15198-2_O.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 是
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 1
-
信号位置数量 : 12
-
PCB 安装方向 : 水平
主体特性
-
连接器和键控代码 : 3
-
主要产品颜色 : 蓝色
接触件特性
-
对接公端厚度 : .8 mm [ .031 in ]
-
对接公端宽度 (mm): 1.5, 2.8
-
对接公端宽度 (in): .059, .11
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
安装孔 : 不带
-
接合固定类型 : 锁定接口
-
面板安装特性 : 不带
尺寸
-
连接器长度 : 48.9 mm [ 1.925 in ]
-
PCB 的外形高度 : 20 mm [ .787 in ]
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
连接器宽度 : 32.5 mm [ 1.28 in ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源和信号
其他
-
接口编号 : 208-15516
