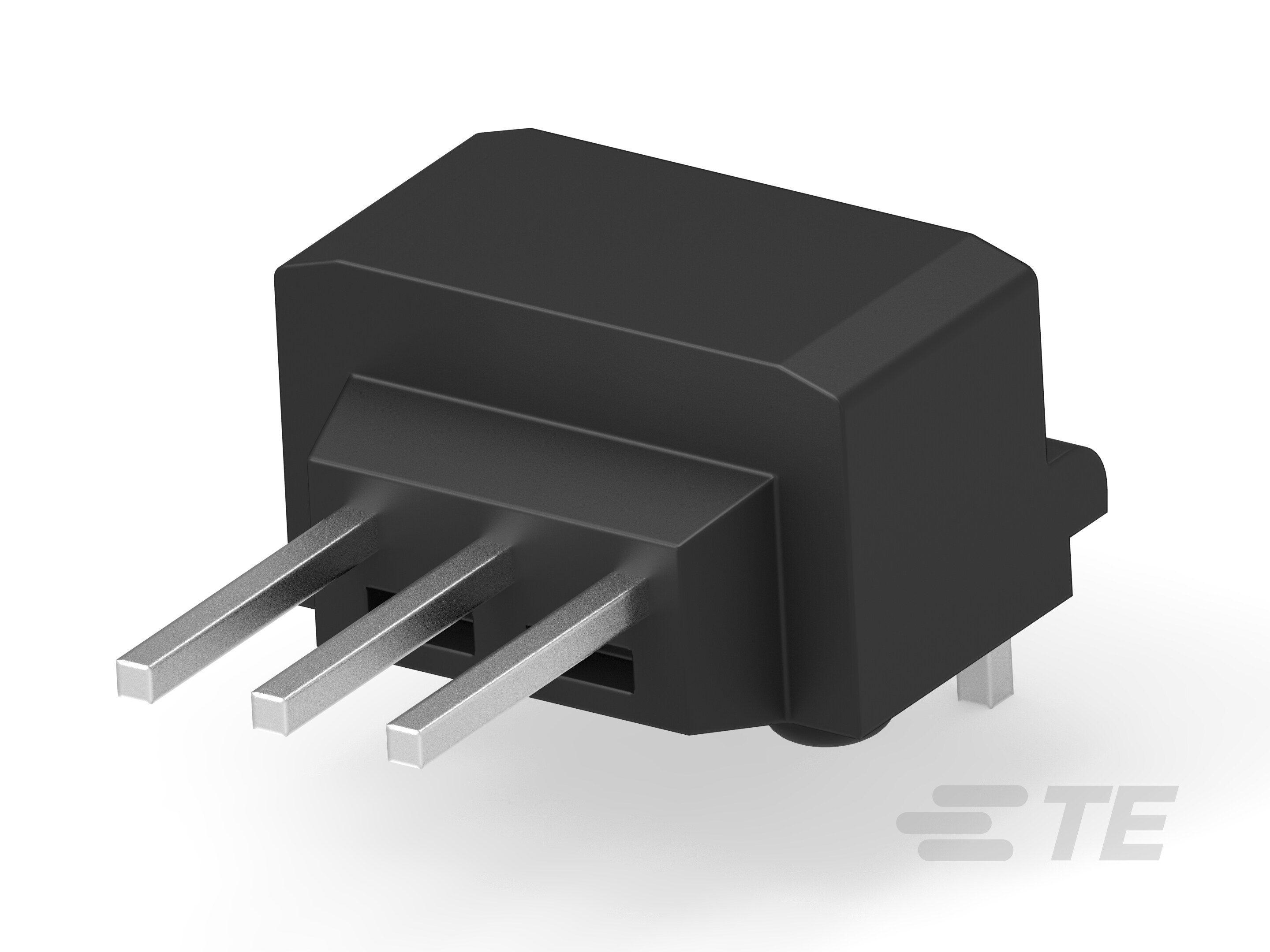

936531-2
Horizontal, Wire-to-Board, 3 Position, 1 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Black, TH/.025 Connector System
936531-2
Horizontal, Wire-to-Board, 3 Position, 1 Rows, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Black, TH/.025 Connector System
-
- TH/.025 连接器系统
- TE 内部编号 936531-2
- TE 内部产品描述 025 SLD 3P HDR ASSY
- 所有 Signal Header (240)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
主要产品颜色 : 黑色
文档
产品图纸
- HEADER ASS'Y FOR 025 3P ENG_CD_936531_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_936531-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_936531-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_936531-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_936531-2_A.3d_stp.zip 英文版本
产品规格
- 025 SLD 3P ENG_SS_108-61492_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 1
-
信号位置数量 : 3
-
PCB 安装方向 : 水平
电气特征
-
额定电压（最大值） (VDC): 12
主体特性
-
主要产品颜色 : 黑色
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
安装孔 : 带有
-
面板安装特性 : 不带
尺寸
-
连接器长度 : 9.1 mm [ .358 in ]
-
连接器宽度 : 10.7 mm [ .421 in ]
使用环境
-
工作温度（最大值） (°C): 65, 70, 75, 80, 85, 90, 100, 105
-
工作温度（最大值） (°F): 212
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
屏蔽 : 否
包装特性
-
封装数量 : 200
