936429-2

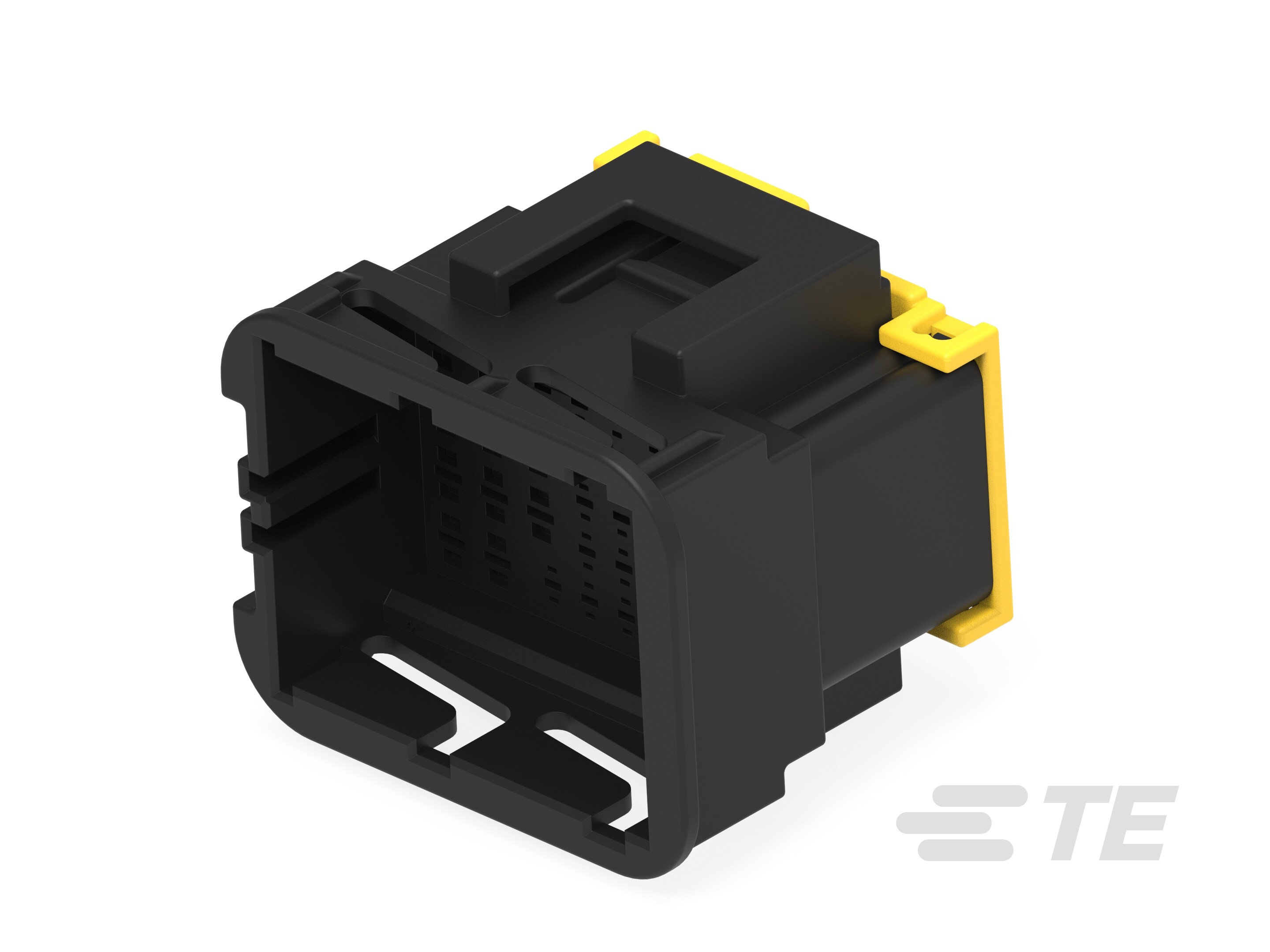

12 V, 42 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4 mm / 5 mm [.157 in / .197 in] Centerline, Sealable, Junior Power Timer
936429-2
12 V, 42 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4 mm / 5 mm [.157 in / .197 in] Centerline, Sealable, Junior Power Timer
-
- 初级电源定时器
- TE 内部编号 936429-2
- TE 内部产品描述 HYBRID 42P CAP ASSY BLK
-
连接器和壳体类型 : 公端子护套
-
位数 : 42
-
可密封 : 是
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
行数 : 5
文档
产品图纸
- CAP ASSEMBLY FOR MTII/JPT HYBRID SEALED 42P CONN'R ENG_CD_936429_C2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_936429-2_C.pdf 3D
- 下载查看 ENG_CVM_CVM_936429-2_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_936429-2_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_936429-2_C.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-61617_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 公端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 42
-
行数 : 5
电气特征
-
工作电压 (VDC): 12
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 公端
-
端子大小 : 1.6mm | 2.8mm
-
对接公端宽度 (mm): 1.6 | 2.8
-
对接公端宽度 (in): .063 | .11
机械附件
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA 66 GF30
-
中心线（间距） (mm): 4 | 5
-
中心线（间距） (in): .157 | .197
尺寸
-
连接器高度 : 40.3 mm [ 1.59 in ]
-
产品长度 : 53.05 mm [ 2.1 in ]
-
行间距 (mm): 4.5 | 6
-
行间距 (in): .177 | .236
-
产品宽度 : 46.2 mm [ 1.82 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
电路应用 : 电源
其他
-
能够保证连接器位置 : 否
