936369-1

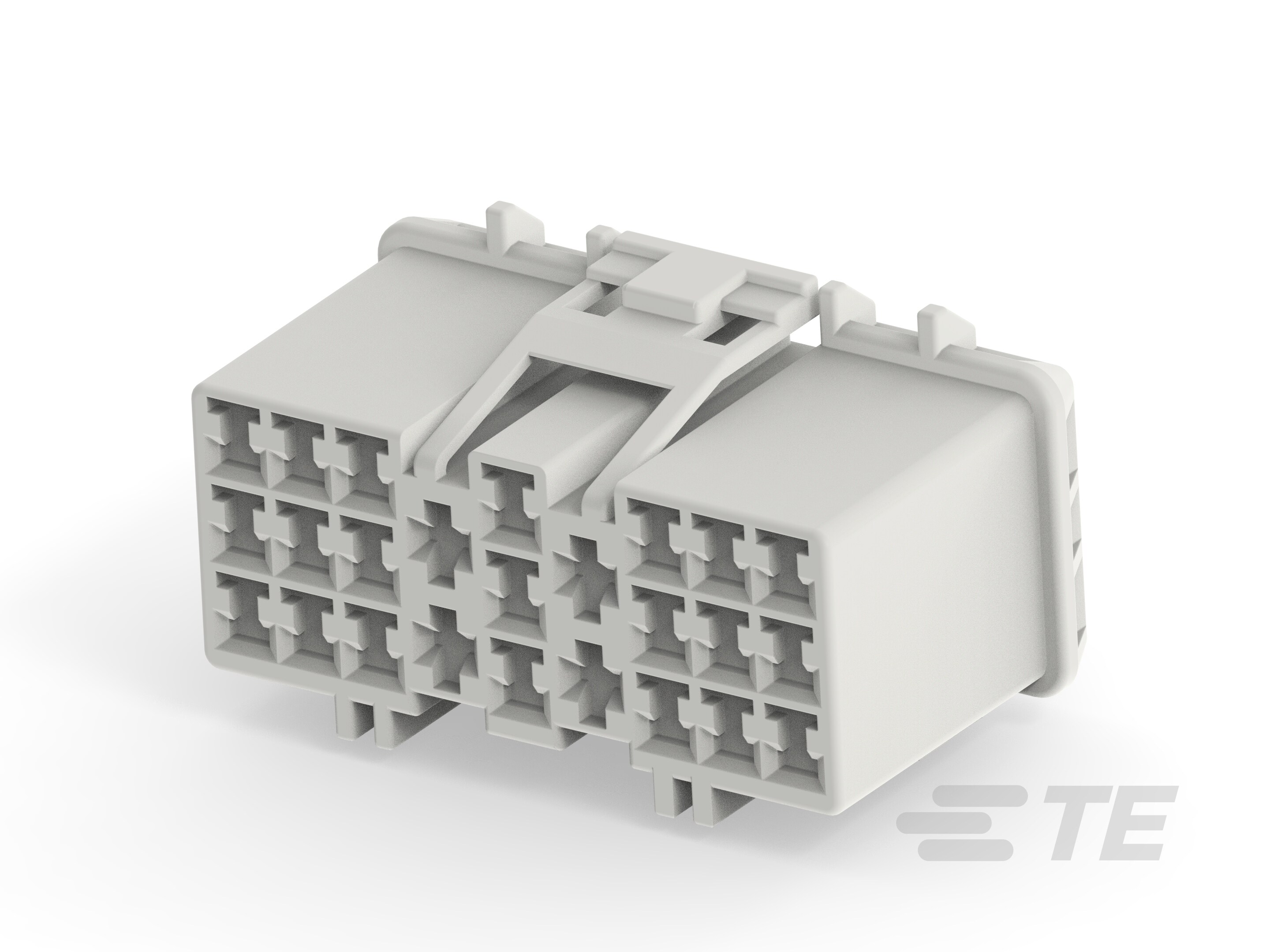

12 V, 25 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 4 mm / 9.1 mm [.15 in / .35 in] Centerline, White, Wire & Cable, Power
936369-1
12 V, 25 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 4 mm / 9.1 mm [.15 in / .35 in] Centerline, White, Wire & Cable, Power
- TE 内部编号 936369-1
- TE 内部产品描述 090/JPT 25P PLUG ASSY(D.T.B)
-
标称电压架构 (V): 12
-
连接器和壳体类型 : 母端子护套
-
位数 : 25
-
可密封 : 否
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_936369-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_936369-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_936369-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_936369-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-61535_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 是
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 25
-
行数 : 3
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 白色
接触件特性
-
端子类型 : 母端
-
端子大小 : 2.3mm | 2.8mm
-
对接公端宽度 (mm): 2.3 | 2.8
-
对接公端宽度 (in): .09 | .11
机械附件
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm): 4 | 9.1
-
中心线（间距） (in): .15 | .35
尺寸
-
连接器高度 : 23 mm [ .9 in ]
-
产品长度 : 42.3 mm [ 1.66 in ]
-
行间距 (mm): 5 | 6
-
行间距 (in): .19 | .23
-
产品宽度 : 23 mm [ .9 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
工作温度（最大值） : 105 °C [ 221 °F ]
操作/应用
-
电路应用 : 电源
其他
-
能够保证连接器位置 : 否
