936166-3

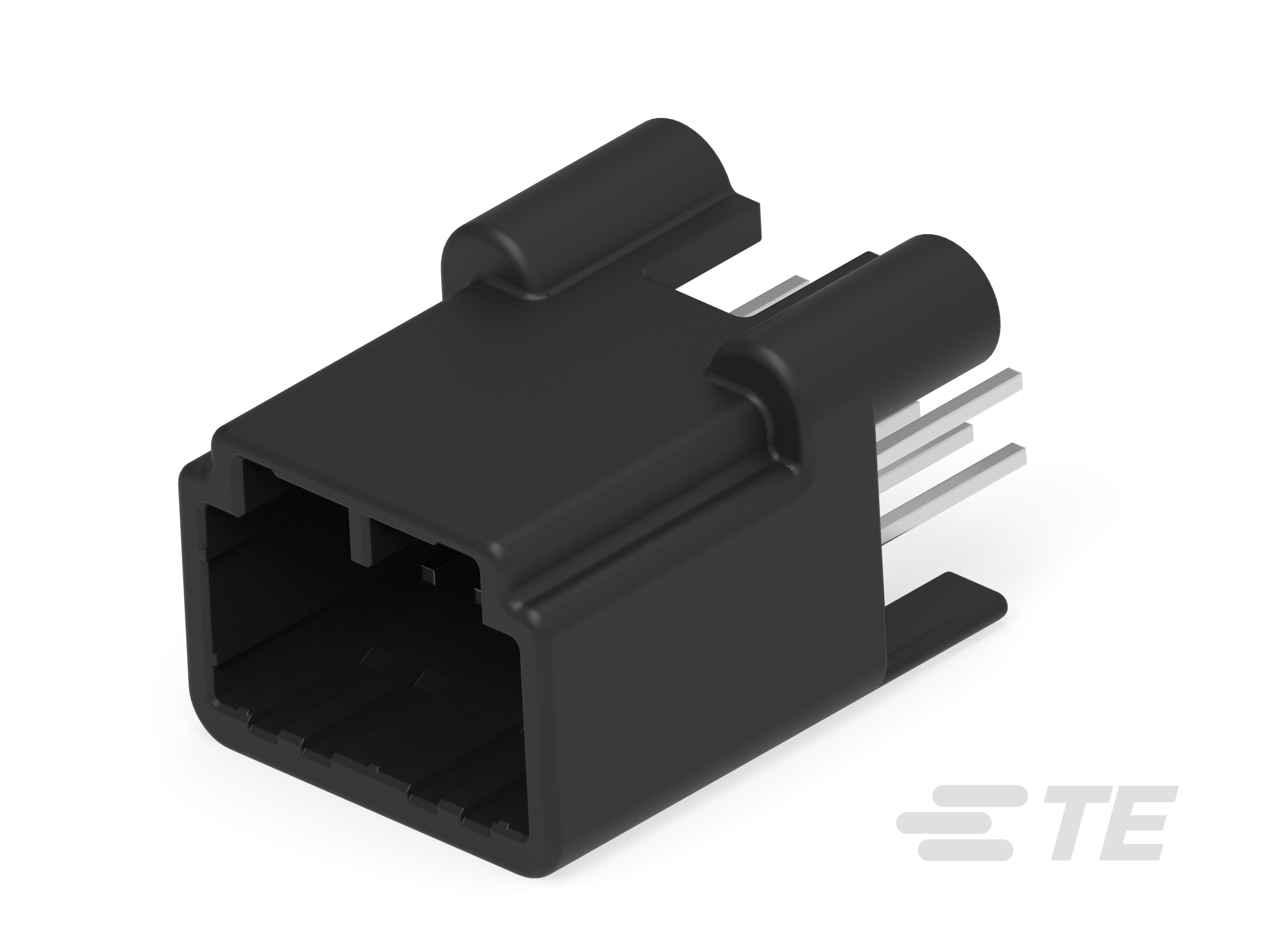

Horizontal, Wire-to-Board, 10 Position, 2 Row, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Black, Board Mount, TH/.025 Connector System
936166-3
Horizontal, Wire-to-Board, 10 Position, 2 Row, 2.54mm [.1in] Centerline, Tin (Sn), Printed Circuit Board, Black, Board Mount, TH/.025 Connector System
-
- AMP
- TH/.025 连接器系统 ,
- .64/025 连接器系统
- TE 内部编号 936166-3
- TE 内部产品描述 025 10P CAP ASSY V-TYPE,PCT
- 所有 Signal Header (237)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 螺钉
-
可密封 : 否
-
中心线（间距） : 2.54 mm [ .1 in ]
-
连接器系统 : 线到板
文档
产品图纸
- ASSEMBLY, CAP HOUSING 025 SERIES I/O CONNECTOR 10 POSITION V-TYPE (2.54mm PITCH) ENG_CD_936166_A2.pdf 英文版本
- ASSEMBLY, CAP HOUSING 025 SERIES I/O CONNECTOR 10 POSITION V-TYPE (2.54mm PITCH) 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_936166-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_936166-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_936166-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_936166-3_A.3d_stp.zip 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-5928_G5.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
接头类型 : 全部带罩
-
混合板端连接器 : 否
-
连接器产品类型 : 连接器组件
-
可密封 : 否
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 1
-
信号位置数量 : 10
-
PCB 安装方向 : 水平
-
位数 : 10
-
行数 : 2
电气特征
-
标称电压架构 (V): 12
-
额定电压（最大值） (VDC): 12
-
工作电压 (VDC): 12
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 公端
-
端子接触部电镀材料 : 锡 (Sn)
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
机械附件
-
PCB 安装对准 : 带有
-
接合对准 : 带有
-
PCB 安装固定类型 : 安装孔
-
安装孔 : 不带
-
PCB 安装固定 : 带有
-
面板安装特性 : 不带
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
连接器长度 : 23.4 mm [ .921 in ]
-
PCB 厚度（建议） : 1.57 mm [ .062 in ]
-
连接器宽度 : 17.74 mm [ .698 in ]
使用环境
-
工作温度（最大值） (°C): 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
-
工作温度（最大值） (°F): 212
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
屏蔽 : 否
包装特性
-
封装方法 : Tube
-
封装数量 : 26
