产品类型特性

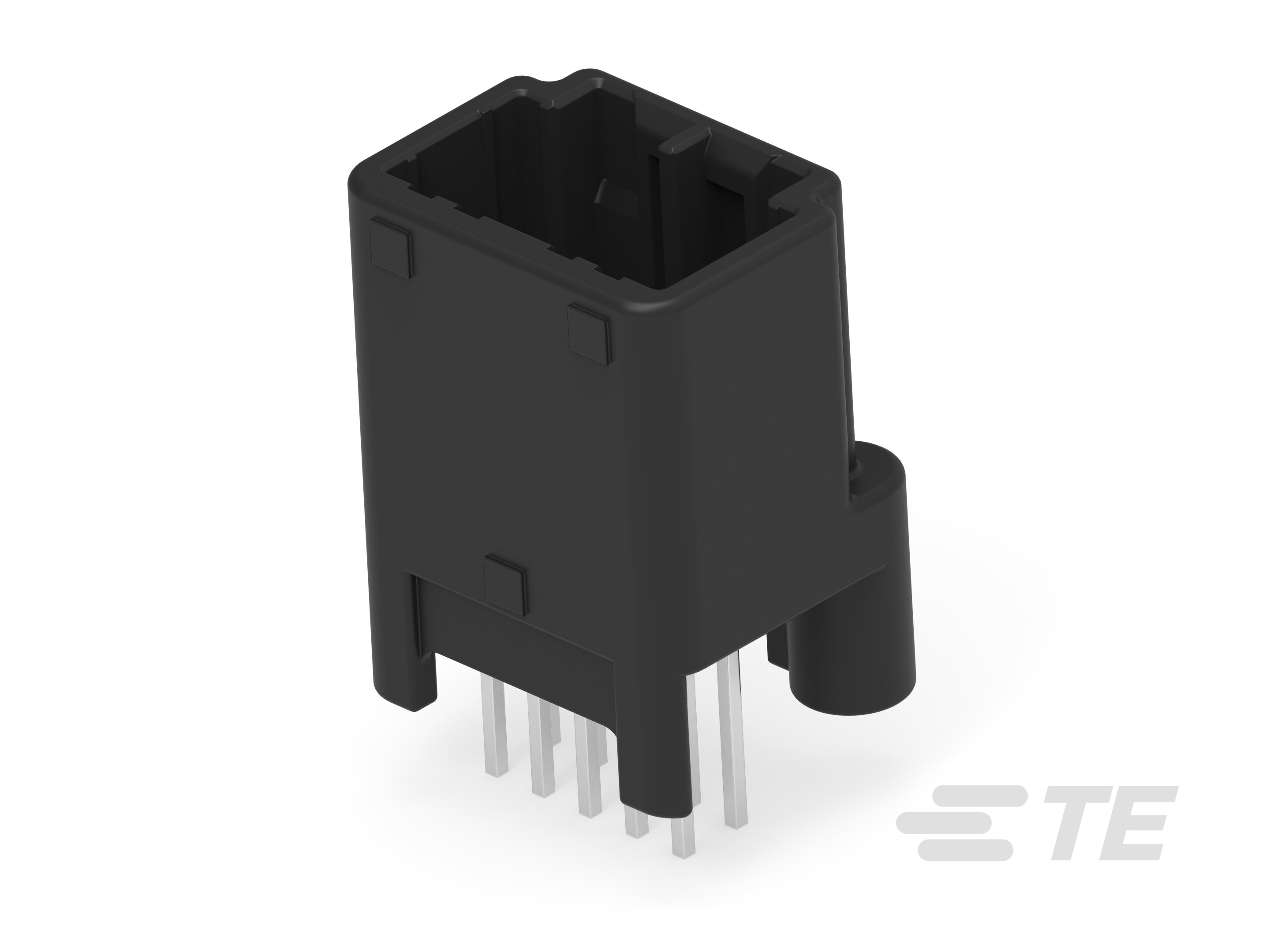

  • 连接器形状 : 矩形

  • 连接器系统 : 线到板

  • 接头类型 : 全部带罩

  • 可密封 :

  • 连接器和端子端接到 : 印刷电路板

  • PCB 连接器组件类型 : PCB 安装接头

  • 混合板端连接器 :

结构特性

  • 信号位置数量 : 10

  • 位数 : 10

  • 行数 : 2

  • PCB 安装方向 : 水平

  • 节数 : 1

电气特征

  • 工作电压 (VDC): 12

  • 标称电压架构 (V): 12

  • 额定电压(最大值) (VDC): 12

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子大小 : .63mm

  • 端子接触部电镀材料 :

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定类型 : 安装孔, 安装孔

  • 面板安装特性 : 不带

  • 接合对准 : 带有

  • PCB 安装对准 : 带有

  • PCB 安装固定 : 带有

  • 安装孔 : 不带

壳体特性

  • 中心线(间距) : 2.54 mm [ .1 in ]

尺寸

  • PCB 厚度(建议) : 1.57 mm [ .062 in ]

  • 连接器宽度 : 17.74 mm [ .698 in ]

  • 连接器长度 : 23.4 mm [ .921 in ]

使用环境

  • 工作温度(最大值) (°C): 65, 70, 75, 80, 85, 90, 100, 105

  • 工作温度(最大值) (°F): 149, 158, 167, 176, 185, 194, 212, 221

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 屏蔽 :

行业标准

  • UL 阻燃性等级 : UL 94HB

包装特性

  • 封装数量 : 26

  • 封装方法 : Tube
