929972-7

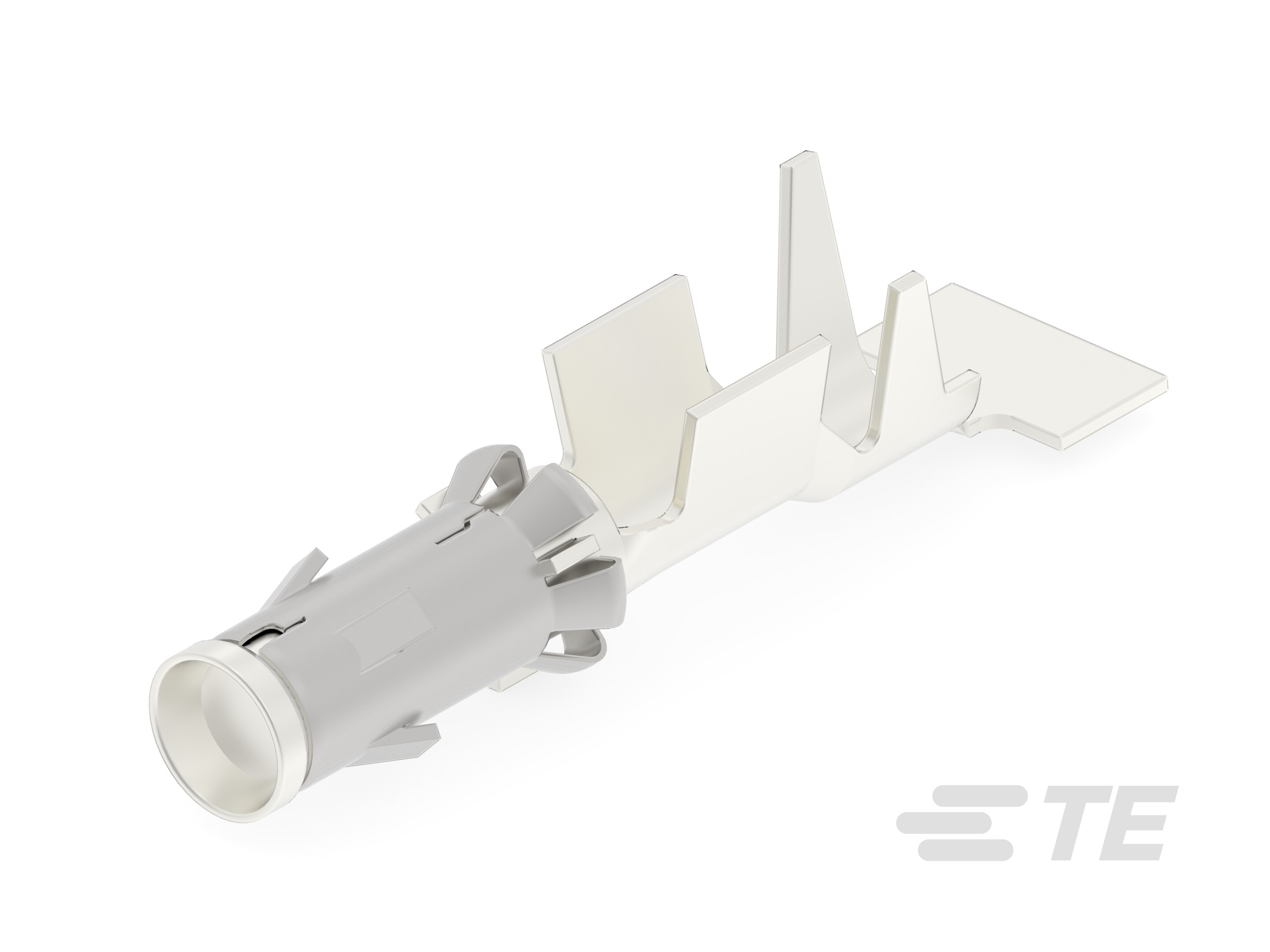

Socket Terminal, 14 – 11 AWG, 2.5 – 4 mm² Wire, Silver (Ag), 2.55 mm [.1 in] Pin Diameter, Terminates To Wire & Cable, -40 – 130 °C [-40 – 266 °F]
929972-7
Socket Terminal, 14 – 11 AWG, 2.5 – 4 mm² Wire, Silver (Ag), 2.55 mm [.1 in] Pin Diameter, Terminates To Wire & Cable, -40 – 130 °C [-40 – 266 °F]
- TE 内部编号 929972-7
- TE 内部产品描述 2,5MM BU-KONTAKT
-
端子类型 : 插座
-
线径 (AWG): 14 – 11
-
线径 (mm²): 2.5 – 4
-
接触面电镀 : 银 (Ag)
-
主要锁定特性 : 锁定枪
文档
产品图纸
- Dia 2,5mm Contact-Socket 德语
- Dia 2,5mm Contact-Socket GER_CD_929972_K2.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_929972-7_A5.pdf 英文版本
- 下载查看 ENG_CVM_929972-7_A5.3d_igs.zip 英文版本
- ENG_CVM_929972-7_A5.3d_stp.zip 英文版本
- ENG_CVM_929972-7_A5.2d_dxf.zip 英文版本
产品规格
- 应用规格 S_114-20068_A.tif 英文版本
- S_114-20068_A.pdf 英文版本
- GER_SS_114-18022_N.pdf 德语
- ENG_SS_114-18022-20_L.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
主要锁定特性 : 锁定枪
-
可密封 : 否
接触件特性
-
压接类型 : F 型压接
-
端子类型 : 插座
-
接触面电镀 : 银 (Ag)
-
接合插针直径 : 2.55 mm [ .1 in ]
端接特性
-
产品端接到 : 线缆
尺寸
-
线径 (AWG): 14 – 11
-
线径 (mm²): 2.5 – 4
使用环境
-
工作温度（最大值） : 130 °C [ 266 °F ]
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
其他
-
端子传导 : 25 – 40 A（正常功率）
