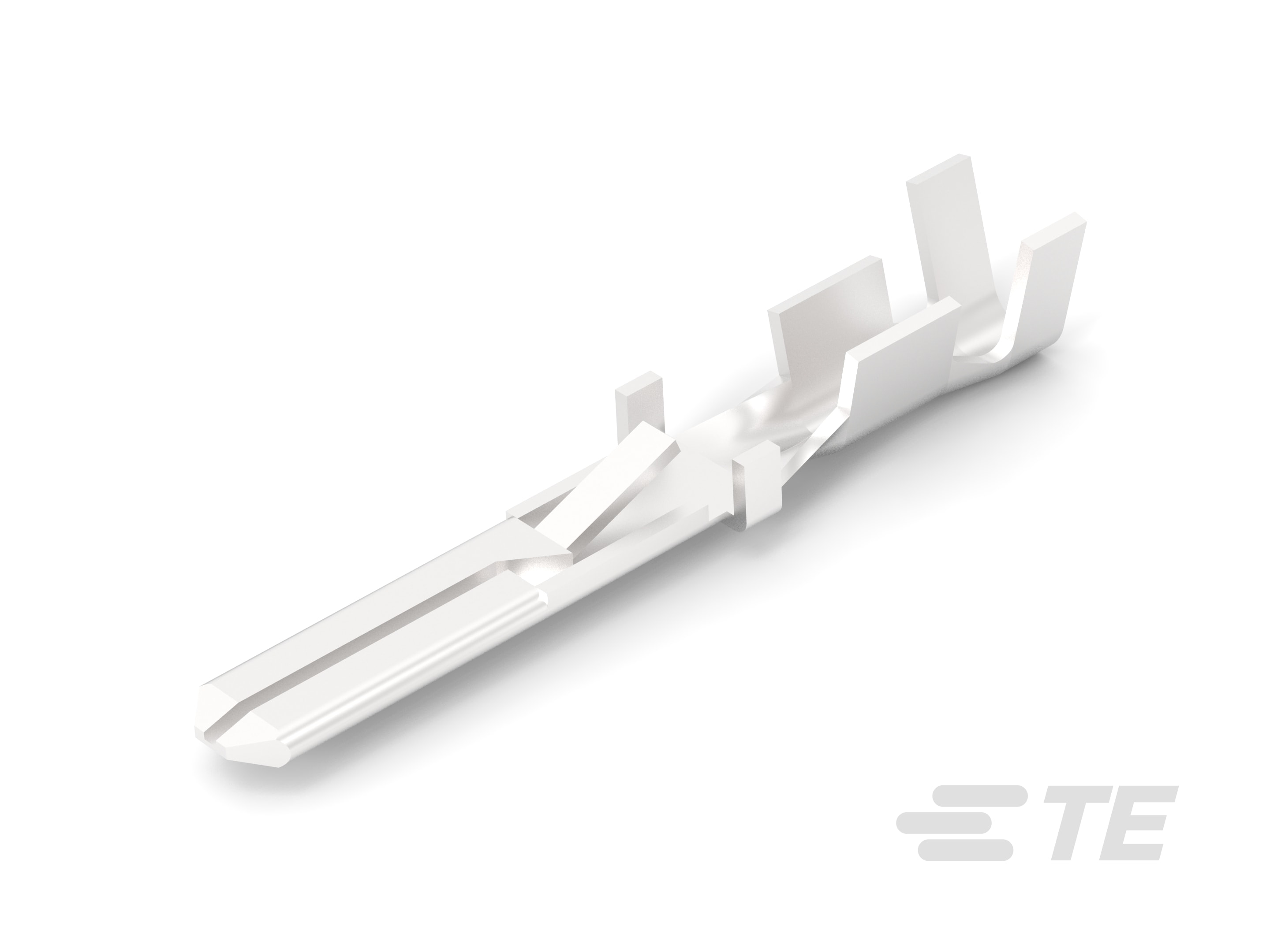

928931-1
Quick Disconnect Tab, Uninsulated, 20 – 17 AWG, .5 – 1 mm² Wire, 1021 – 2048 CMA, 2.8 mm [.11 in] Tab Width, F-Crimp, Straight, FASTIN-FASTON 110
928931-1
Quick Disconnect Tab, Uninsulated, 20 – 17 AWG, .5 – 1 mm² Wire, 1021 – 2048 CMA, 2.8 mm [.11 in] Tab Width, F-Crimp, Straight, FASTIN-FASTON 110
-
- FASTIN-FASTON
- FASTIN-FASTON 快接端子 110
- TE 内部编号 928931-1
- TE 内部产品描述 FF 110 (2.8 X 0.8 MM) TAB SSP CUZN30
-
快速断开端子类型 : 公端
-
线径 (AWG): 20 – 17
-
线径 (mm²): .5 – 1
-
线径 (CMA): 1021 – 2048
-
对接公端宽度 : 2.8 mm [ .11 in ]
文档
产品图纸
- TAB 2.8?0.8mm FASTIN-FASTON Flachsteker 2.8?0.8mm Fastin-Faston 英文版本
- TAB 2.8?0.8mm FASTIN-FASTON Flachsteker 2.8?0.8mm Fastin-Faston C_928931_A.pdf 英文版本
- PRODUCT GROUP DRAWING FOR 2.8 mm FASTIN-FASTON TAB ENG_CD_1670467_A8.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_928931-1_P.pdf 3D
- 下载查看 ENG_CVM_CVM_928931-1_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_928931-1_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_928931-1_P.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 公端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
对接公端厚度 : .79 mm [ .031 in ]
-
端子方向 : 直式
-
端子基材 : 铜锌合金
-
端子电镀材料 : 银
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 锁定枪
-
锁定枪高度 : 1.2 mm [ .047 in ]
尺寸
-
兼容的绝缘直径范围 : 1.4 – 2.3 mm [ .055 – .09 in ]
-
产品长度 : 22.5 mm [ .886 in ]
-
线径 (AWG): 20 – 17
-
线径 (mm²): .5 – 1
-
线径 (CMA): 1021 – 2048
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
包装特性
-
封装数量 : 1000
-
封装方法 : Box
