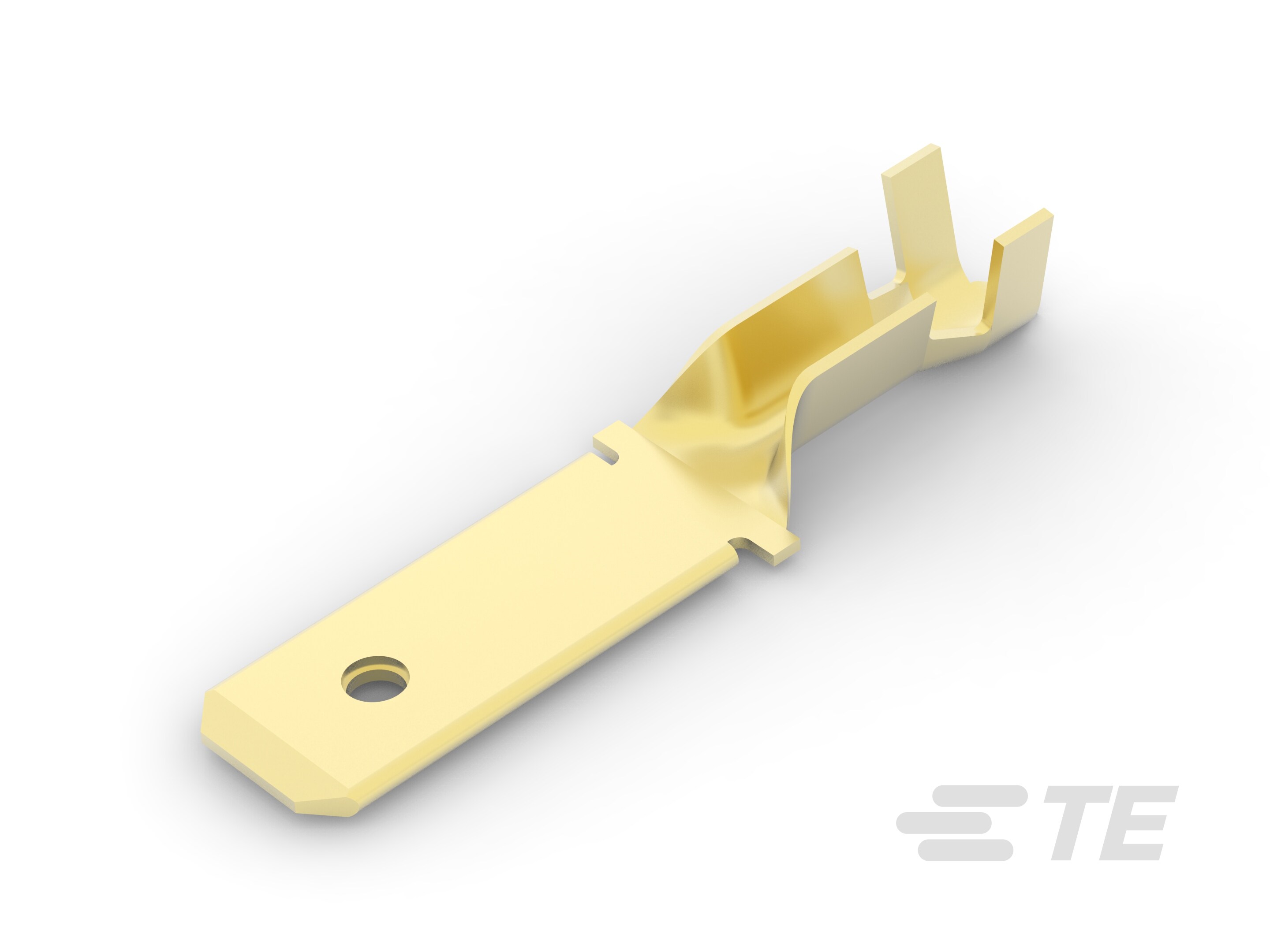

928890-1
Tab, 6.35 mm [.25 in] Tab Width, 17 – 15 AWG Lead Wire, 1 – 1.5 mm² Lead Wire, .9 – 1.6 mm Magnet Wire, FASTON 250, Magnet Wire Terminals
928890-1
Tab, 6.35 mm [.25 in] Tab Width, 17 – 15 AWG Lead Wire, 1 – 1.5 mm² Lead Wire, .9 – 1.6 mm Magnet Wire, FASTON 250, Magnet Wire Terminals
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 928890-1
- TE 内部产品描述 TAB
-
漆包线端子类型 : 公端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
兼容的绝缘直径（最大值） : 3.3 mm [ .13 in ]
-
兼容的绝缘直径范围 : 2.2 – 3.3 mm [ .086 – .13 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_928890-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_928890-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_928890-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_928890-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2070_A.pdf 英文版本
- ENG_SS_114-106279_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 漆包线
接触件特性
-
压接类型 : F 型压接
-
漆包线端子类型 : 公端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子电镀材料 : 无镀层
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 带有
尺寸
-
端子高度 : 8.6 mm [ .338 in ]
-
兼容的绝缘直径（最大值） : 3.3 mm [ .13 in ]
-
兼容的绝缘直径范围 : 2.2 – 3.3 mm [ .086 – .13 in ]
-
引线尺寸 (AWG): 17 – 15
-
引线尺寸 (mm²): 1 – 1.5
-
电磁线尺寸 (mm): .9 – 1.6
-
电磁线尺寸 (AWG): 19 – 14
-
材料厚度（电磁线侧） : .8 mm [ .032 in ]
-
产品长度 : 29.5 mm [ 1.16 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜 | 铝
包装特性
-
封装数量 : 4000
-
封装方法 : Reel
