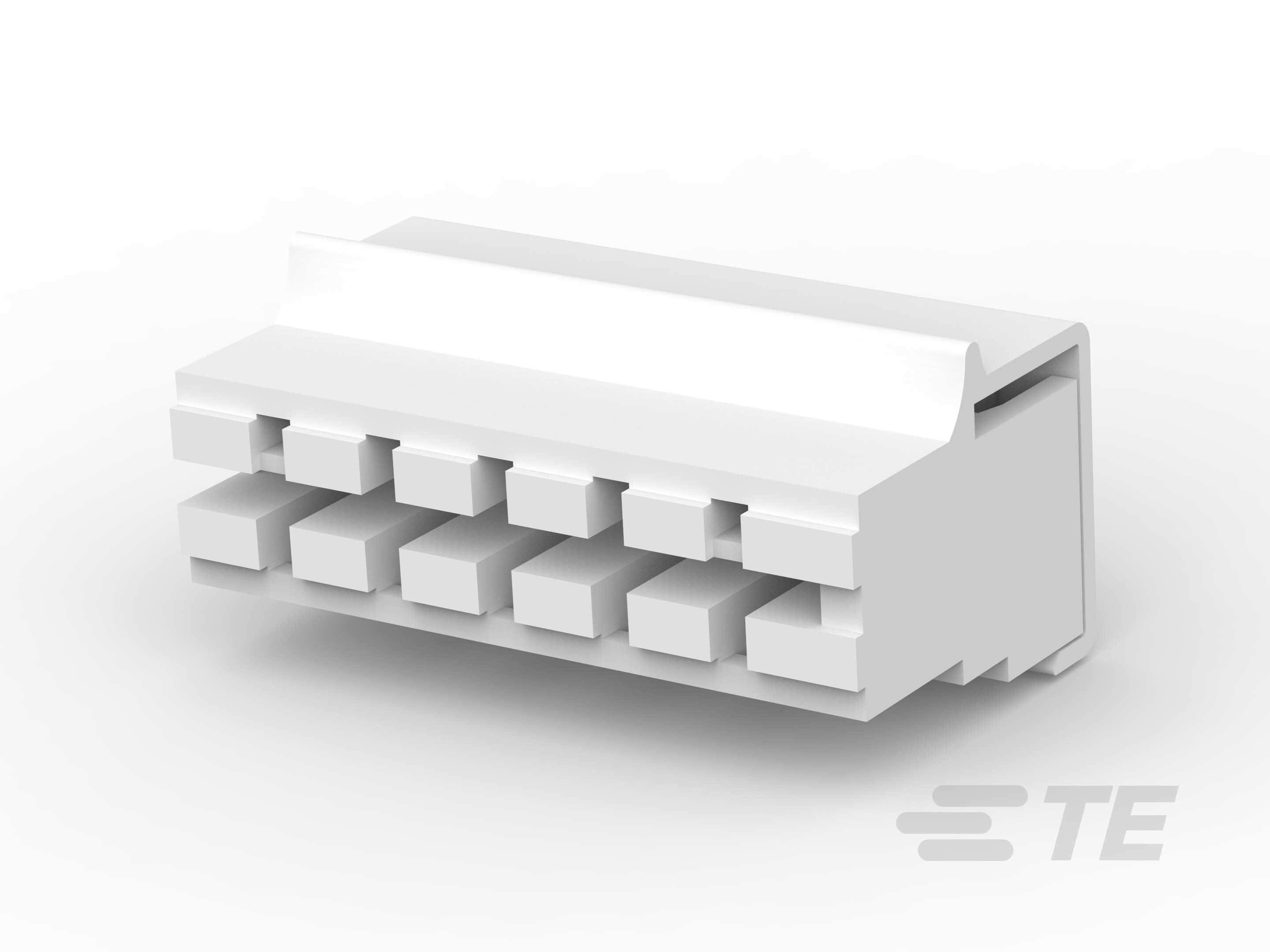

928017-1
Housing, Receptacle, Wire-to-Board, 9 Position, 5 mm [.197 in] Centerline, Insulation Displacement (IDC), 1 Row, Natural, RAST 5 IDC Connectors
928017-1
Housing, Receptacle, Wire-to-Board, 9 Position, 5 mm [.197 in] Centerline, Insulation Displacement (IDC), 1 Row, Natural, RAST 5 IDC Connectors
-
- RAST
- RAST 5 IDC 连接器 ,
- RAST 5D
- TE 内部编号 928017-1
- TE 内部产品描述 6P MT-EDGE GEH
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
位数 : 9
-
中心线（间距） : 5 mm [ .197 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_928017-1_A.pdf 英文版本
- 下载查看 ENG_CVM_928017-1_A.3d_igs.zip 英文版本
- ENG_CVM_928017-1_A.3d_stp.zip 英文版本
- ENG_CVM_928017-1_A.2d_dxf.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
结构特性
-
键控和极化肋位置 : 2 + 3
-
位数 : 9
-
行数 : 1
壳体特性
-
外壳材料 : 聚酰胺 6.6
-
中心线（间距） : 5 mm [ .197 in ]
机械附件
-
接合固定类型 : 锁
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
包装特性
-
封装数量 : 750
-
封装方法 : 袋和盒
行业标准
-
UL 阻燃性等级 : UL 94V-2
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
主体特性
-
主要产品颜色 : 土黄色
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
使用环境
-
工组温度范围 : -25 – 105 °C [ -13 – 221 °F ]
操作/应用
-
电路应用 : 电源
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
