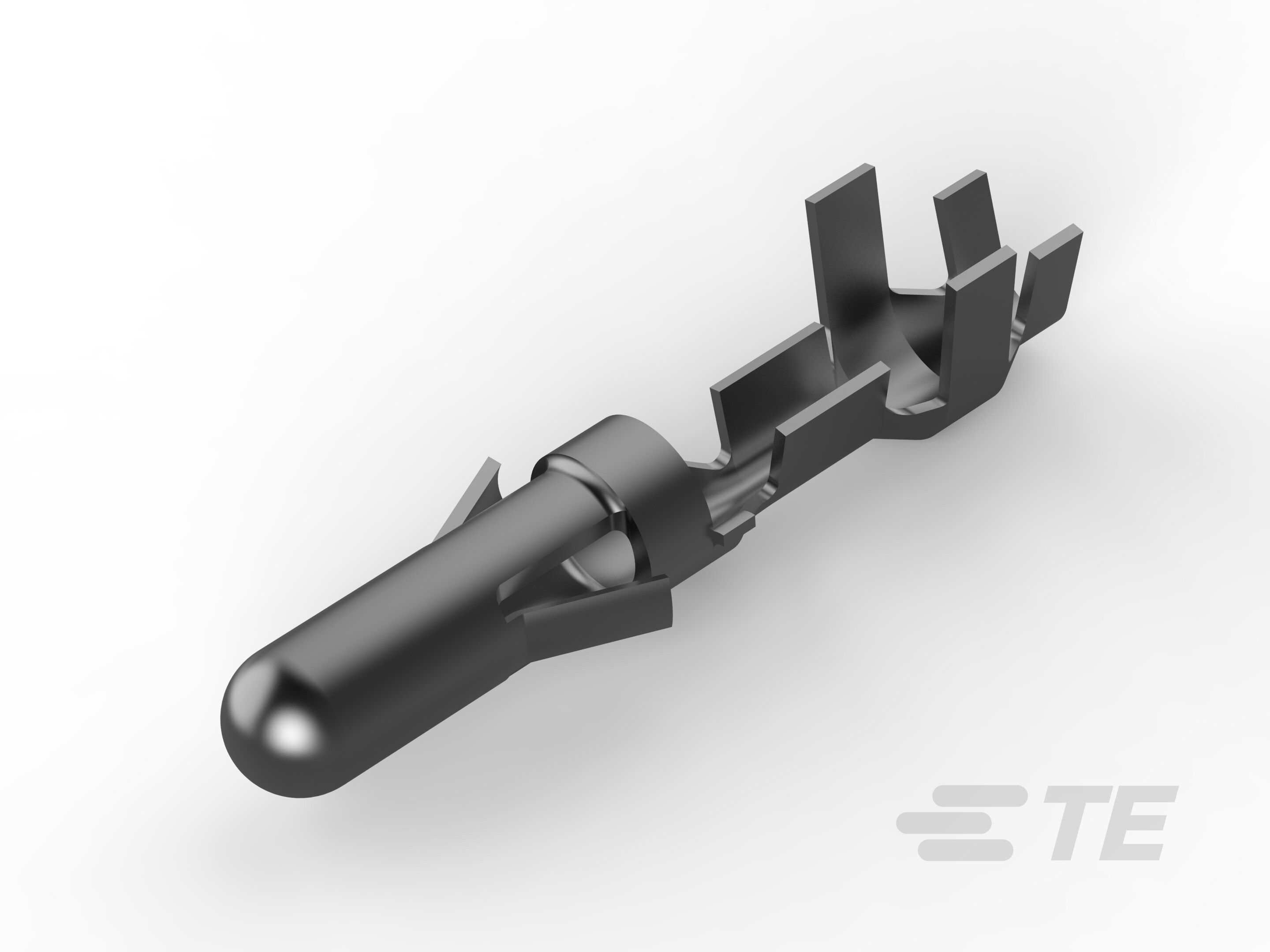

927841-2
Tin (Sn), Pin Contact, 20 – 17 AWG, 250 VAC, .52 – 1.04 mm² Wire, Locking Lance Contact Retention, Crimp, Phosphor Bronze, Commercial MATE-N-LOK
927841-2
Tin (Sn), Pin Contact, 20 – 17 AWG, 250 VAC, .52 – 1.04 mm² Wire, Locking Lance Contact Retention, Crimp, Phosphor Bronze, Commercial MATE-N-LOK
-
- MATE-N-LOK
- 商用 MATE-N-LOK
- TE 内部编号 927841-2
- TE 内部产品描述 MNL STIFT 3,5 MM
- 别名 ID 0-0927841-2
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 250
-
壳体内的端子定位力 : 带有
文档
产品图纸
- .140 MNL- Stift ENG_CD_927841_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_927841-2_B.pdf 英文版本
- 下载查看 ENG_CVM_927841-2_B.2d_dxf.zip 英文版本
- ENG_CVM_927841-2_B.3d_igs.zip 英文版本
- ENG_CVM_927841-2_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1007_A.pdf 英文版本
- 产品规格 ENG_SS_108-1032_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
电气特征
-
工作电压 (VAC): 250
接触件特性
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 17
-
接合插针直径 : 3.56 mm [ .14 in ]
-
导线端子端接区域电镀厚度 : .8 – 2 µm [ 31.5 – 78.74 µin ]
-
导线端子端接区域电镀材料表面涂层 : 亮光
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 20 – 17
-
线径 (mm²): .52 – 1.04
-
兼容的绝缘直径范围 : 1.4 – 2.3 mm [ .055 – .09 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 2500
-
封装方法 : Carton
