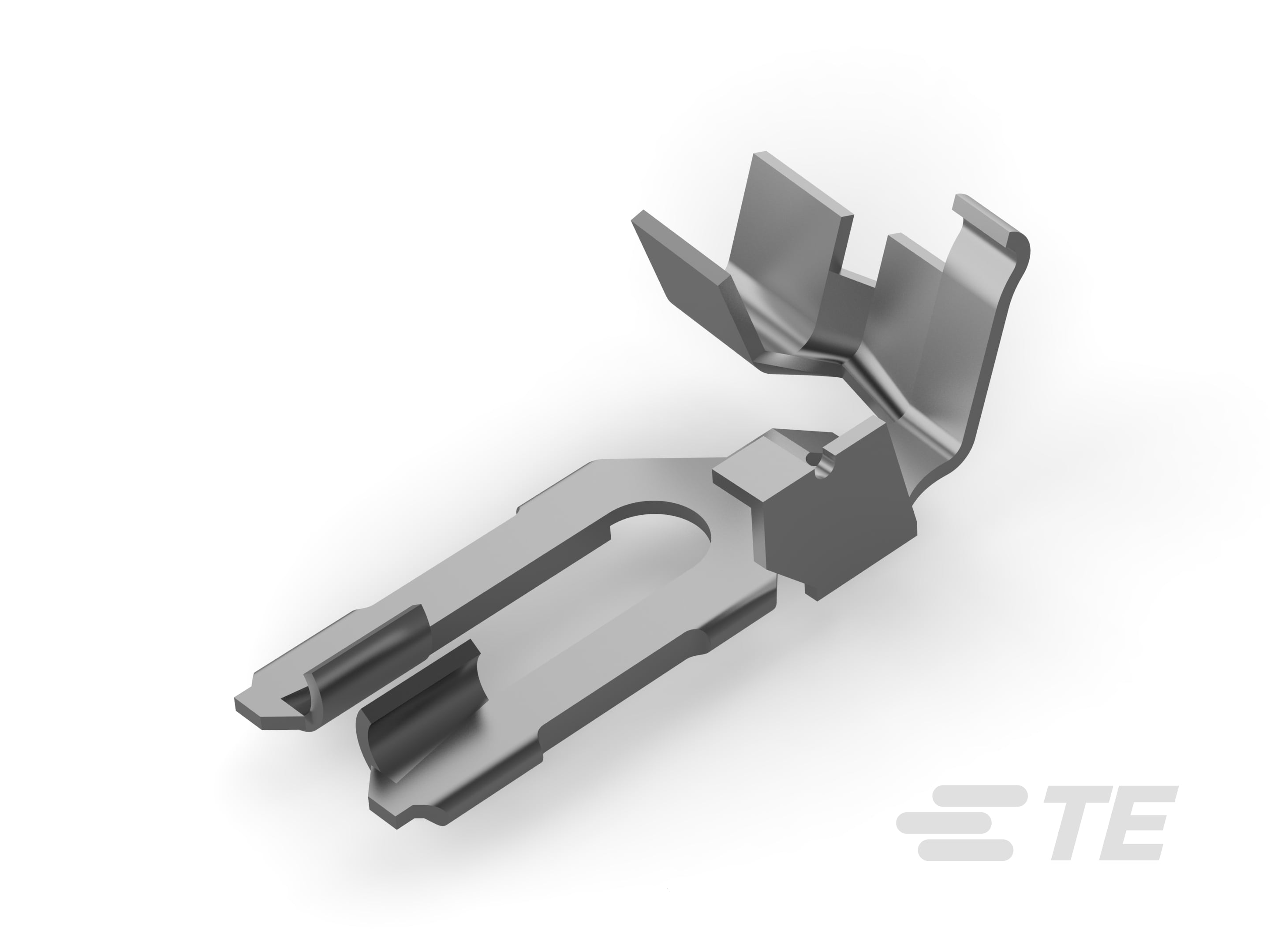

926917-1
Receptacle Contact, Tin (Sn), 250 VAC, 250 VDC, Locking Lance Contact Retention, Discrete Wire, 20 – 17 AWG, .5 – 1 mm² Wire, RAST 5 IDC Connectors
926917-1
Receptacle Contact, Tin (Sn), 250 VAC, 250 VDC, Locking Lance Contact Retention, Discrete Wire, 20 – 17 AWG, .5 – 1 mm² Wire, RAST 5 IDC Connectors
-
- RAST
- RAST 5D ,
- RAST 5 IDC 连接器
- TE 内部编号 926917-1
- TE 内部产品描述 MT-EDGE CRIMPKONT
-
端子类型 : 母端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
文档
产品图纸
- MT-EDGE-CRIMP-CONTACT 5mm ENG_CD_926917_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_926917-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_926917-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_926917-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_926917-1_C.3d_stp.zip 英文版本
数据表/目录页
- RAST Connector System Catalog ENG_CS_1-1773727-3_RAST_Connector_System_0216.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
分离式电线类型 : 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
接触件特性
-
端子接合区域电镀材料厚度 : 1 – 2 µm [ 39.37 – 78.74 µin ]
-
压线筒类型 : Open
-
导线端子端接区域电镀厚度 : 1 – 2 µm [ 39.37 – 78.74 µin ]
-
端子类型 : 母端
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 6
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
兼容的绝缘直径范围 : 2 – 2.5 mm [ .079 – .098 in ]
-
线径 (AWG): 20 – 17
-
线径 (mm²): .5 – 1
操作/应用
-
用于多压接 : 否
包装特性
-
封装数量 : 5000
-
封装方法 : Reel
