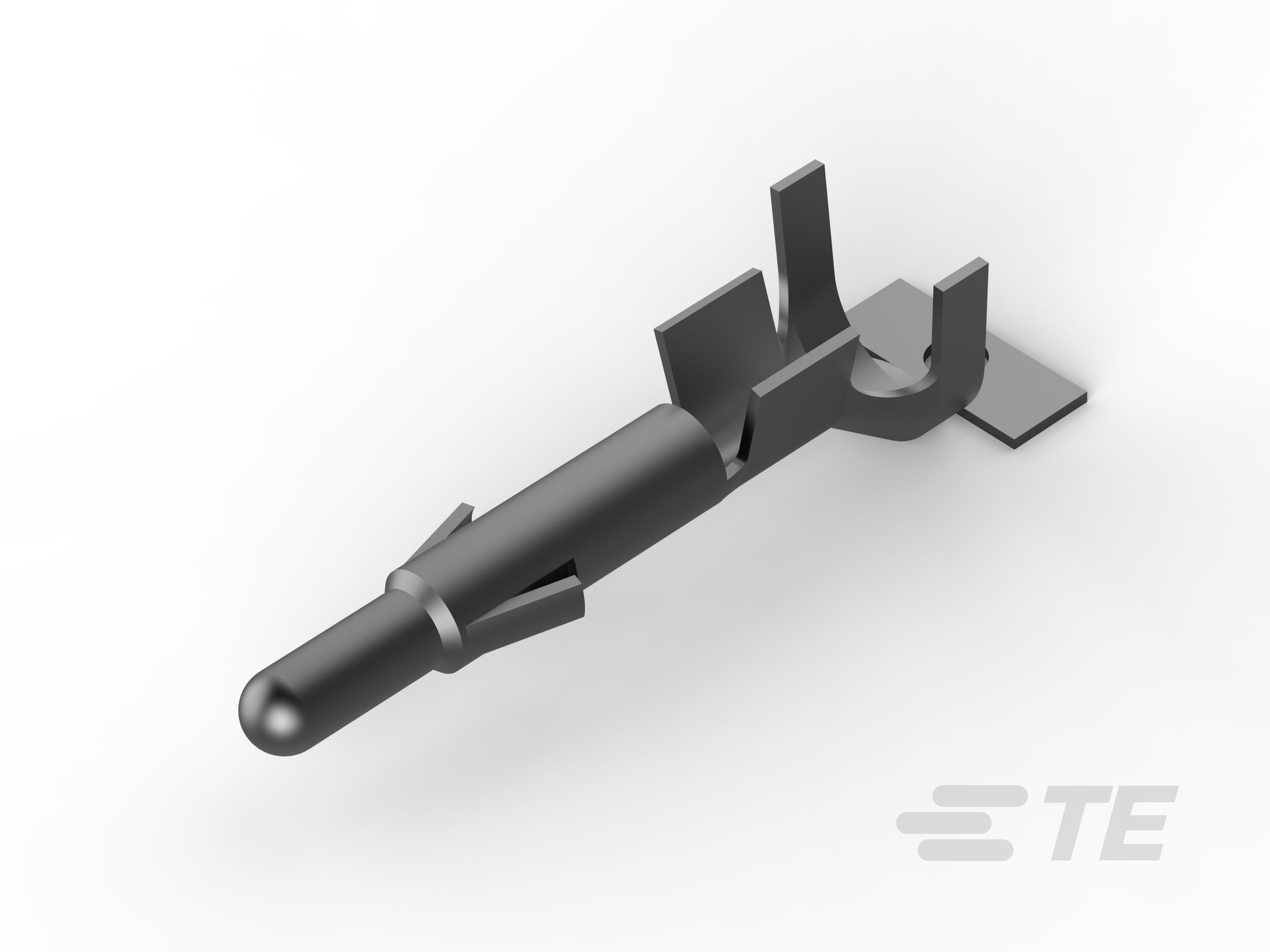

926900-3
Tin (Sn), Pin Contact, 16 – 13 AWG, 1.31 – 2.63 mm² Wire, Locking Lance Contact Retention, Crimp, Phosphor Bronze, Power, Universal MATE-N-LOK
926900-3
Tin (Sn), Pin Contact, 16 – 13 AWG, 1.31 – 2.63 mm² Wire, Locking Lance Contact Retention, Crimp, Phosphor Bronze, Power, Universal MATE-N-LOK
-
- MATE-N-LOK
- 通用 MATE-N-LOK
- TE 内部编号 926900-3
- TE 内部产品描述 UNIV-MNL STIFT
- 别名 ID A10439-000 AMP-0-0926900-3
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 锡
-
壳体内的端子定位力 : 带有
-
壳体内的端子定位器类型 : 锁定枪
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_926900-3_G.pdf 英文版本
- 下载查看 ENG_CVM_926900-3_G.3d_igs.zip 英文版本
- ENG_CVM_926900-3_G.3d_stp.zip 英文版本
- ENG_CVM_926900-3_G.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1010_V3.pdf 英文版本
- 产品规格 ENG_SS_108-1031_N2.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_40023469_D-1.pdf 英文版本
- ENG_AAD_VDE_CERT_40023469_C1_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
接触件特性
-
端子形状和构造 : 开合
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
接合插针直径 : 2.06 mm [ .081 in ]
-
导线端子端接区域电镀材料表面涂层 : 哑光
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 16 – 13
-
线径 (mm²): 1.31 – 2.63
-
兼容的绝缘直径范围 : 3.3 – 5.08 mm [ .13 – .2 in ]
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
与机构/标准产品兼容 : CSA | UL | VDE
包装特性
-
封装数量 : 1000
-
封装方法 : Box
