926886-1

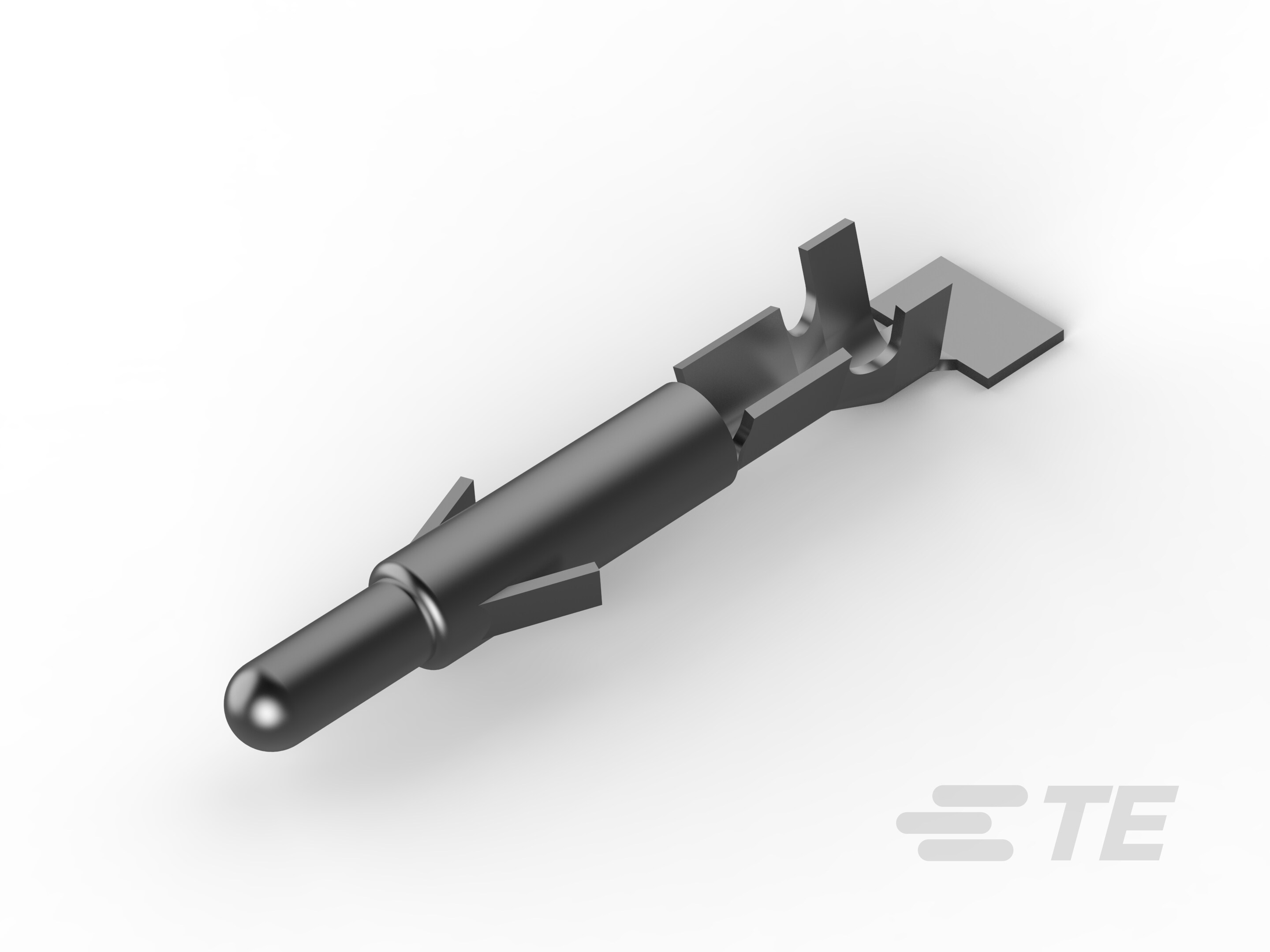

Pin Contact, 24 – 18 AWG, 600 VAC, .2 – .8 mm² Wire, Locking Lance Contact Retention, Tin (Sn), Crimp, Brass, Power, Universal MATE-N-LOK
926886-1
Pin Contact, 24 – 18 AWG, 600 VAC, .2 – .8 mm² Wire, Locking Lance Contact Retention, Tin (Sn), Crimp, Brass, Power, Universal MATE-N-LOK
-
- MATE-N-LOK
- 通用 MATE-N-LOK
- TE 内部编号 926886-1
- TE 内部产品描述 UNIV.M-N-L.PIN
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 600
-
壳体内的端子定位力 : 带有
文档
产品图纸
- universal mnl stift dgb 0.2-0.8mm ENG_CD_926886_K7.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_926886-1_K2.pdf 英文版本
- 下载查看 ENG_CVM_926886-1_K2.3d_igs.zip 英文版本
- ENG_CVM_926886-1_K2.3d_stp.zip 英文版本
- ENG_CVM_926886-1_K2.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1010_V3.pdf 英文版本
- 产品规格 ENG_SS_108-1031_N2.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_40023469_D-1.pdf 英文版本
- ENG_AAD_VDE_CERT_40023469_C1_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
分离式电线类型 : 绞线
电气特征
-
工作电压 (VAC): 600
接触件特性
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 19
-
接合插针直径 : 1.91 mm [ .075 in ]
-
导线端子端接区域电镀材料表面涂层 : 亮光
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 24 – 18
-
线径 (mm²): .2 – .8
-
兼容的绝缘直径范围 : 1 – 2.5 mm [ .039 – .098 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
与机构/标准产品兼容 : CSA | UL | VDE
包装特性
-
封装数量 : 6000
-
封装方法 : Reel
