926882-3

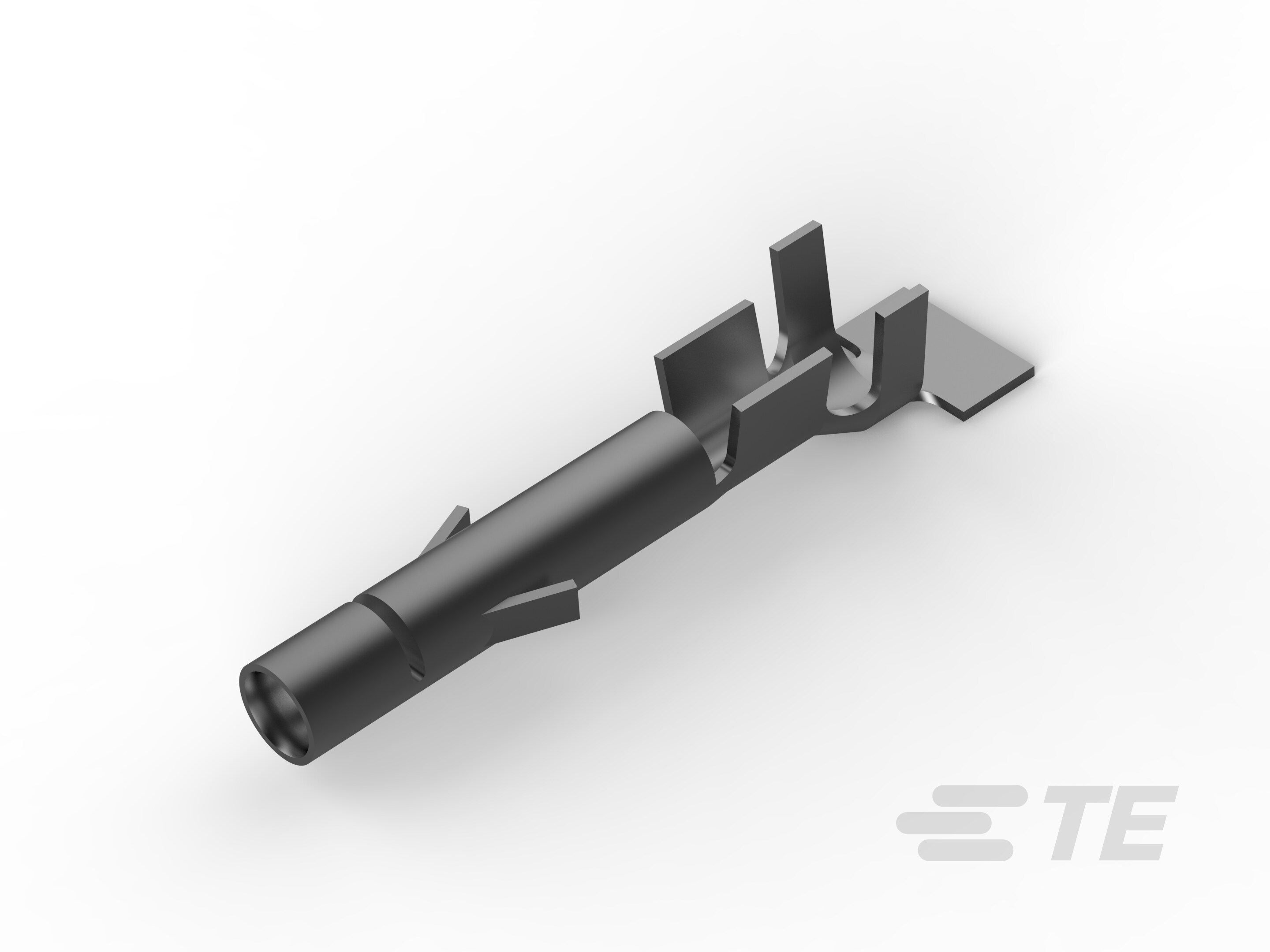

Socket Contact, Tin, 600 VAC, Locking Lance Contact Retention, 20 – 14 AWG, .5 – 2.1 mm² Wire, Crimp, Phosphor Bronze, Power, Universal MATE-N-LOK
926882-3
Socket Contact, Tin, 600 VAC, Locking Lance Contact Retention, 20 – 14 AWG, .5 – 2.1 mm² Wire, Crimp, Phosphor Bronze, Power, Universal MATE-N-LOK
-
- MATE-N-LOK
- 通用 MATE-N-LOK
- TE 内部编号 926882-3
- TE 内部产品描述 UMNL SOK PTPPHBZ
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡
-
导线端子端接区域电镀材料 : 锡
-
工作电压 (VAC): 600
-
壳体内的端子定位力 : 带有
文档
产品图纸
- UNIVERSAL MNL Socket 0.5-2.1 mm SQUARE WIRE RANGE ENG_CD_926882_M6.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_926882-3_K.pdf 3D
- 下载查看 ENG_CVM_CVM_926882-3_K.2d_dxf.zip 英文版本
- ENG_CVM_CVM_926882-3_K.3d_igs.zip 英文版本
- ENG_CVM_CVM_926882-3_K.3d_stp.zip 英文版本
产品规格
- Universal MATE-N-LOK Connector ENG_SS_110-213_A2.pdf 英文版本
- 应用规格 GER_SS_114-18011_A.pdf 德语
- 产品规格 ENG_SS_108-1031_N2.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_40023469_D-1.pdf 英文版本
- ENG_AAD_VDE_CERT_40023469_C1_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
端子形状和构造 : 开合
-
导线端子端接区域电镀材料表面涂层 : 哑光
-
接合插针直径 : 2.06 mm [ .081 in ]
-
端子方向 : 直式
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡
-
导线端子端接区域电镀材料 : 锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 19
机械附件
-
带导线绝缘 : 不带
-
壳体内的端子定位器类型 : 锁定枪
尺寸
-
兼容的绝缘直径范围 : 3.3 mm [ .13 in ]
-
线径 (AWG): 20 – 14
-
线径 (mm²): .5 – 2.1
包装特性
-
封装方法 : Reel
-
封装数量 : 5000
产品类型特性
-
分离式电线类型 : 绞线
行业标准
-
与机构/标准产品兼容 : UL, VDE, CSA
电气特征
-
工作电压 (VAC): 600
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
