926682-3

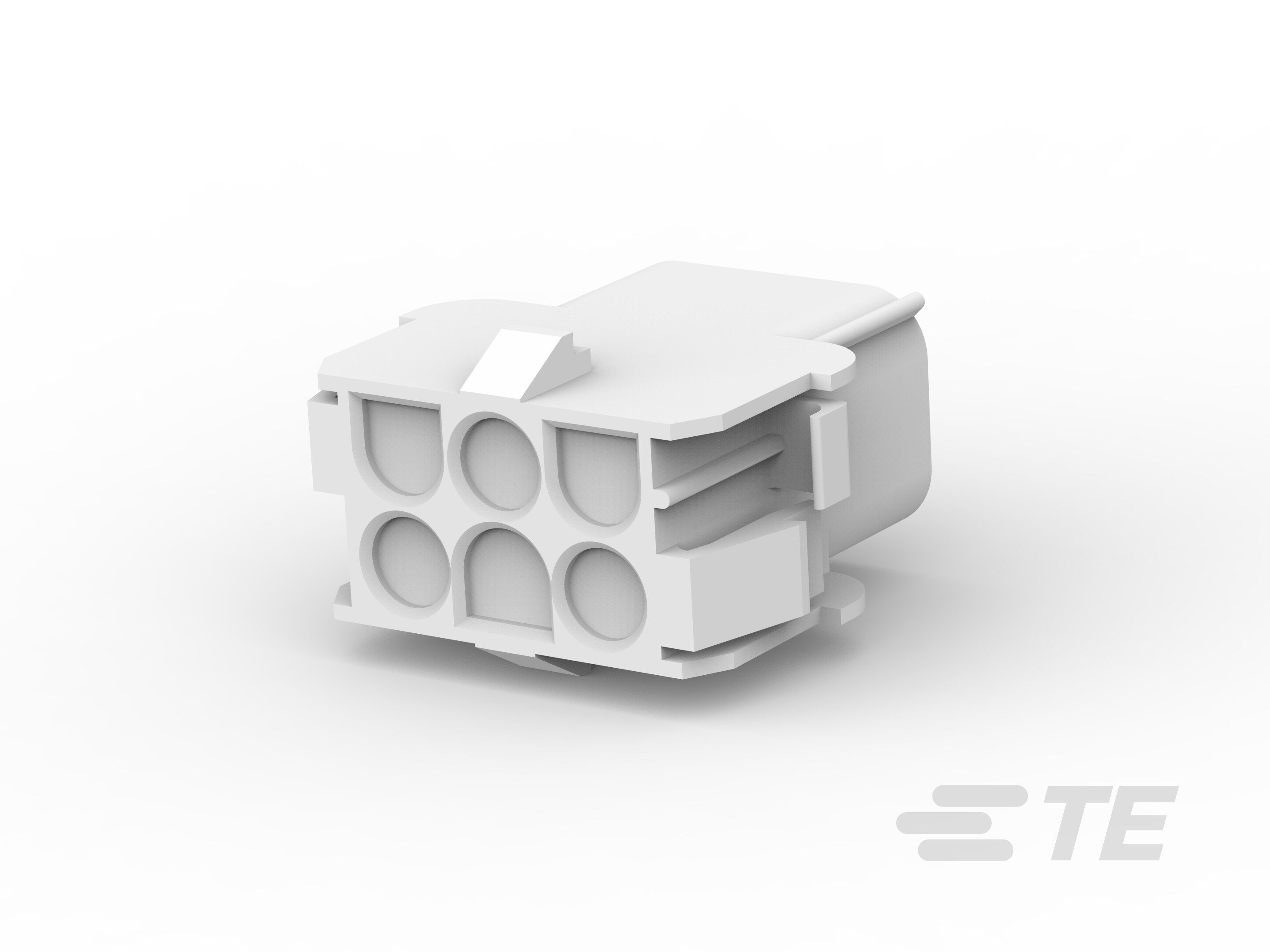

6 Position, Receptacle, Housing, Crimp, Wire-to-Panel / Wire-to-Wire, UL 94V-0, 6.35 mm [.25 in] Centerline, 2 Row, 600 VAC, Universal MATE-N-LOK
926682-3
6 Position, Receptacle, Housing, Crimp, Wire-to-Panel / Wire-to-Wire, UL 94V-0, 6.35 mm [.25 in] Centerline, 2 Row, 600 VAC, Universal MATE-N-LOK
-
- MATE-N-LOK
- 通用 MATE-N-LOK
- TE 内部编号 926682-3
- TE 内部产品描述 06P UNIV.M-N-L.HSG.
- 别名 ID A62883-000 AMPS-0-0926682-3
-
位数 : 6
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
线缆端接方法 : 压接
-
连接器系统 : 线到线 | 线到面板
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_926682-3_C.pdf 3D
- 下载查看 ENG_CVM_CVM_926682-3_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_926682-3_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_926682-3_C.3d_stp.zip 英文版本
产品规格
- Universal MATE-N-LOK Connector ENG_SS_110-213_A2.pdf 英文版本
- 应用规格 GER_SS_114-18011_A.pdf 德语
- 产品规格 ENG_SS_108-1031_N2.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_40023469_D-1.pdf 英文版本
- ENG_AAD_VDE_CERT_40023469_C1_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 线到线 | 线到面板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
电源位置数量 : 0
-
信号位置数量 : 0
-
位数 : 6
-
行数 : 2
电气特征
-
工作电压 (VAC): 600
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 插针
-
端子布局 : 矩阵
-
多端子类型 : 不带
-
壳体内的端子定位力 : 不带
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性类型 : 跳接和公端
-
面板安装特性 : 带有
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : PA 6.6
-
中心线（间距） : 6.35 mm [ .25 in ]
尺寸
-
面板厚度（建议值） : .76 – 2.29 mm [ .03 – .09 in ]
-
行间距 : 6.35 mm [ .25 in ]
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
灼热丝额定值 : 标准件 - 非灼热丝
-
CSA 等级 : LR 7189 | 已认证
-
与已批准的标准产品兼容 : UL E28476
-
UL 等级 : 获得认可
-
与机构/标准产品兼容 : CSA | UL | VDE
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Bag
-
封装数量 : 500
