926526-1

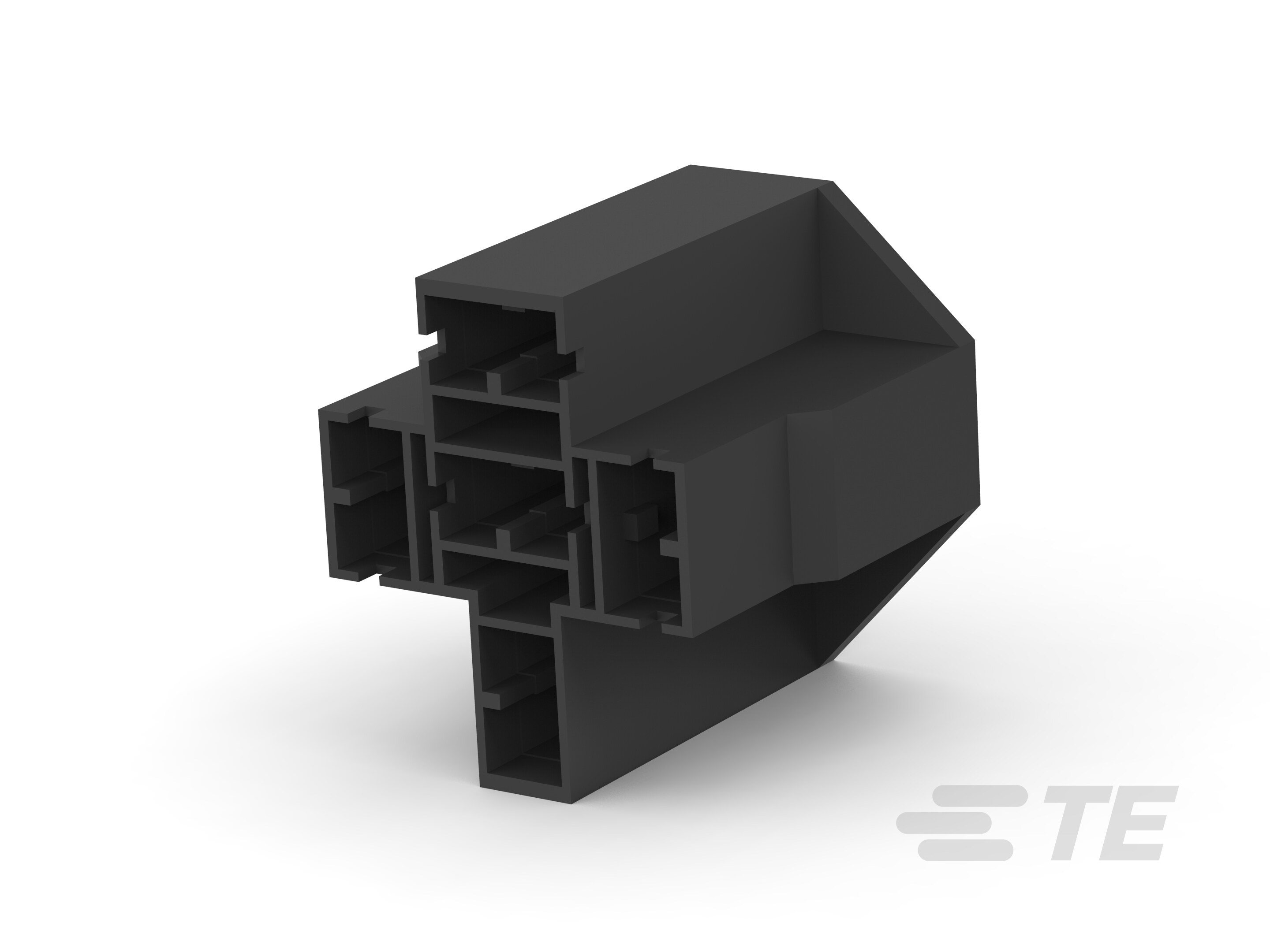

Receptacle Terminal Housing, 5 Position, 8.5 mm [.334 in] Centerline, Straight, Black, UL 94V-0, Polyamide, Positive Lock 250
926526-1
Receptacle Terminal Housing, 5 Position, 8.5 mm [.334 in] Centerline, Straight, Black, UL 94V-0, Polyamide, Positive Lock 250
-
- Positive Lock
- Mark I ,
- Positive Lock 250
- TE 内部编号 926526-1
- TE 内部产品描述 PL MKI 250 REC HSG 5P NYLON BLACK
-
端子类型 : 母端
-
连接器和壳体类型 : 母端
-
位数 : 5
-
端子方向 : 直式
-
UL 阻燃性等级 : UL 94V-0
文档
产品图纸
- 5 POS.POS.-LOCK HOUSING ( RELAY ) 5 pol. Pos.-Lock Gehaeuse ( Relais ) ENG_CD_926526_P2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_926526-1_P.pdf 3D
- 下载查看 ENG_CVM_CVM_926526-1_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_926526-1_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_926526-1_P.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-18112-1_P.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 线到板 | 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器和壳体类型 : 母端
结构特性
-
位数 : 5
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子方向 : 直式
-
端子接合固定 : 不带
机械附件
-
接合对准类型 : 极化
-
接合对准 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 聚酰胺
-
中心线（间距） : 8.5 mm [ .334 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 1000
-
封装方法 : Carton
