926500-1

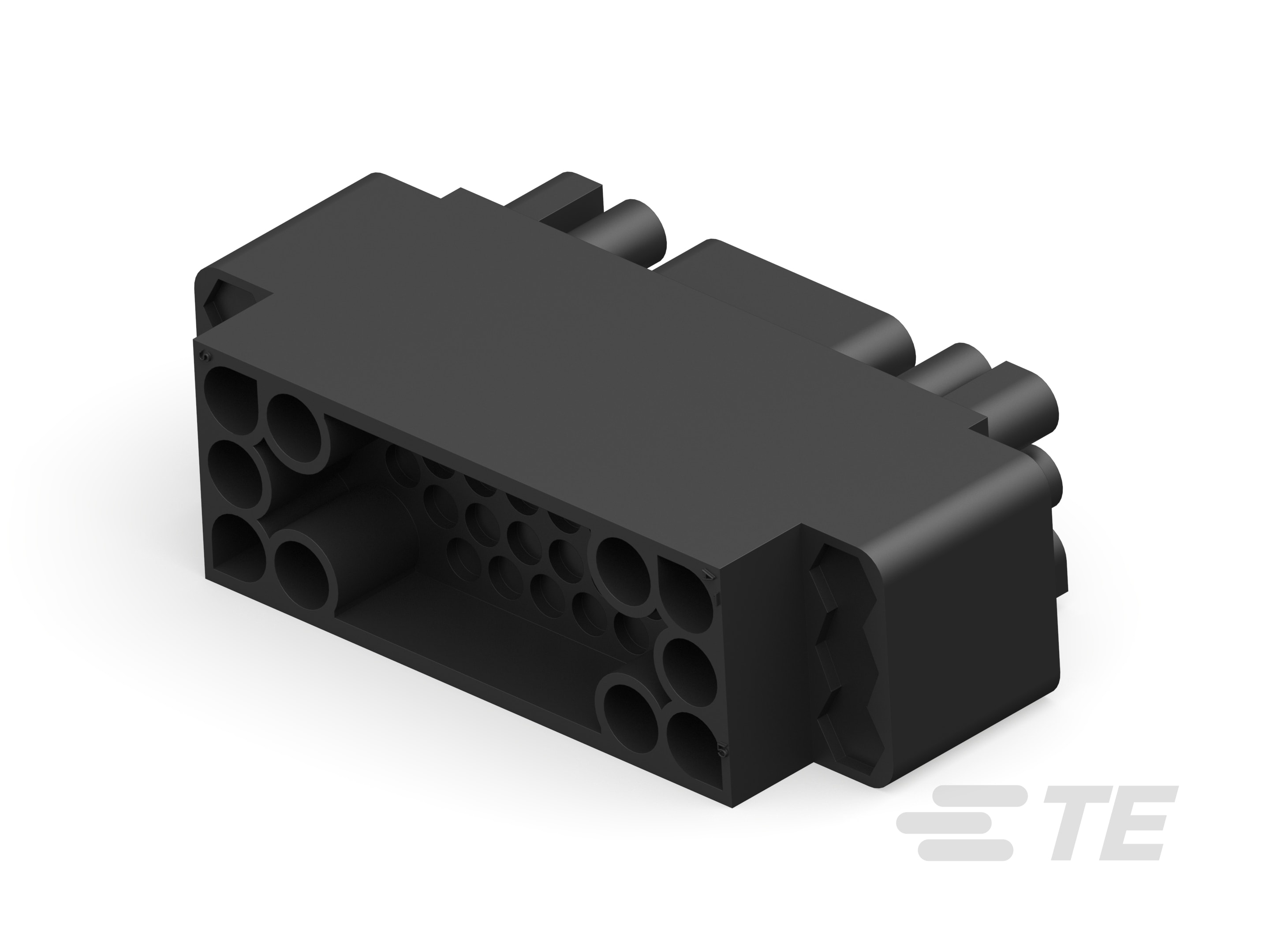

34 Position, Plug, Housing, Crimp, Cable-to-Cable / Cable-to-Panel, UL 94V-0, 4 mm [.157 in] Centerline, 4 Row, 250 VAC, Wire & Cable, AMP M Series
926500-1
34 Position, Plug, Housing, Crimp, Cable-to-Cable / Cable-to-Panel, UL 94V-0, 4 mm [.157 in] Centerline, 4 Row, 250 VAC, Wire & Cable, AMP M Series
-
- AMP
- AMP M 系列
- TE 内部编号 926500-1
- TE 内部产品描述 34P SER M GEHAEUSE
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
线缆端接方法 : 压接
-
连接器系统 : 线到面板 | 缆到缆
-
壳体内的端子定位力 : 带有
文档
产品图纸
- 34 POL. M-SERIES HOUSING ENG_CD_926500_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_926500-1_G.pdf 3D
- 下载查看 ENG_CVM_CVM_926500-1_G.3d_stp.zip 英文版本
- ENG_CVM_CVM_926500-1_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_926500-1_G.3d_igs.zip 英文版本
产品规格
- 产品规格 S_108-10001_G.tif 英文版本
- S_108-10001_G.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到面板 | 缆到缆
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
按电路应用划分的位置数量 : 24+10
-
位数 : 34
-
行数 : 4
-
电源位置数量 : 34
-
信号位置数量 : 24
电气特征
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
壳体内的端子定位力 : 带有
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 13
端接特性
-
线缆端接方法 : 压接
机械附件
-
面板安装特性 : 不带
-
连接器安装类型 : 面板安装
壳体特性
-
中心线（间距） : 4 mm [ .157 in ]
-
外壳材料 : PPS - GF40
尺寸
-
连接器长度 : 35 mm [ 1.378 in ]
-
连接器高度 : 66 mm [ 2.598 in ]
-
连接器宽度 : 19.2 mm [ .756 in ]
-
行间距 : 2 mm [ .157 in ]
-
线径 (AWG): 30 – 14
-
线径 (mm²): .05 – 2
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : 标准件 - 非灼热丝
包装特性
-
封装数量 : 72
-
封装方法 : Carton
