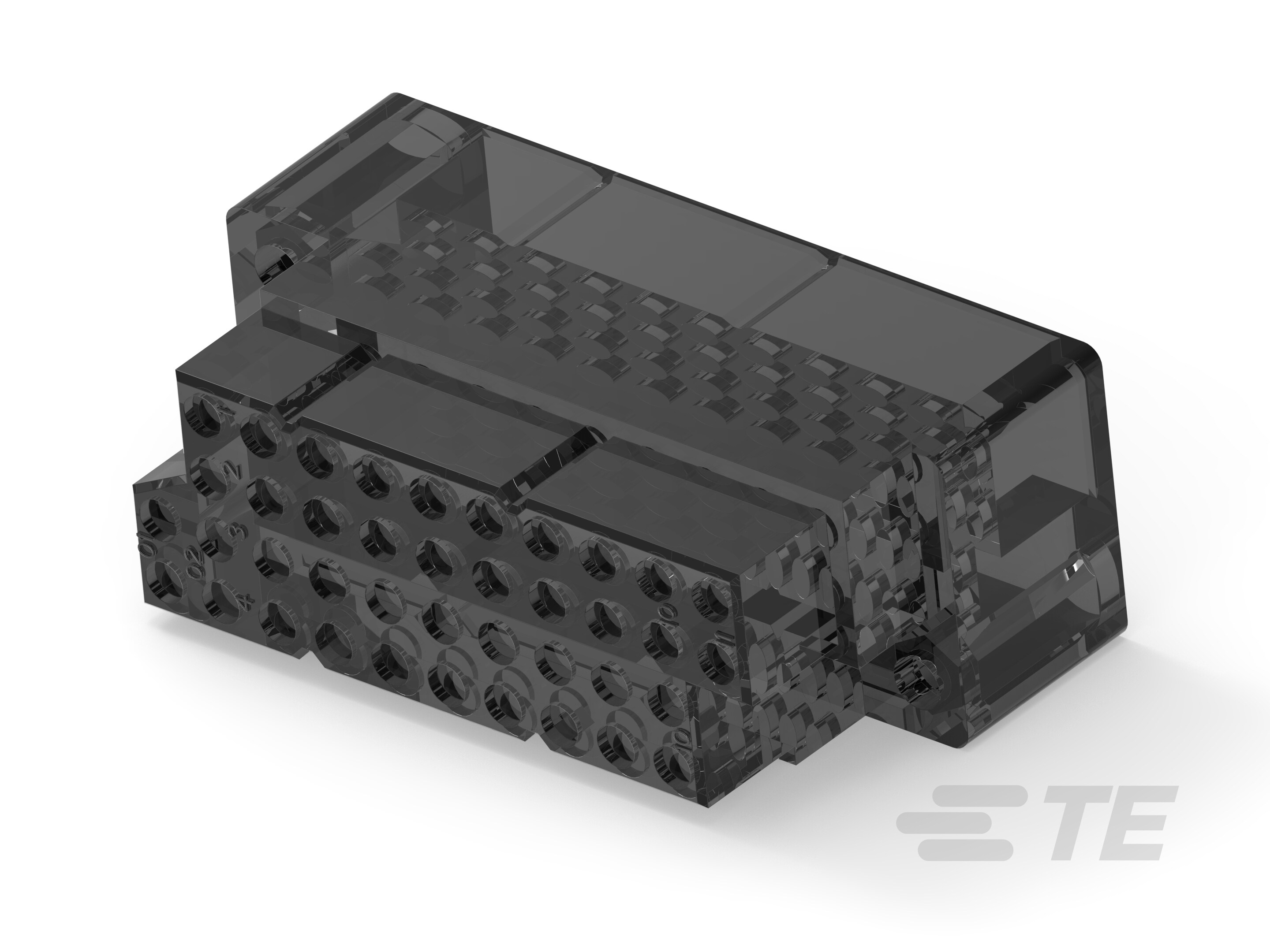

925256-1
40 Position, Plug, Housing, Cable-to-Cable, 5.08 mm [.2 in] Centerline, 4 Row, Wire & Cable, Power & Signal, Cable Mount (Free-Hanging), RAYCHEM MWTM
925256-1
40 Position, Plug, Housing, Cable-to-Cable, 5.08 mm [.2 in] Centerline, 4 Row, Wire & Cable, Power & Signal, Cable Mount (Free-Hanging), RAYCHEM MWTM
-
- AMP
- RAYCHEM MWTM
- TE 内部编号 925256-1
- TE 内部产品描述 40P MDM GEHAEUSE
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 缆到缆
-
位数 : 40
-
中心线（间距） : 5.08 mm [ .2 in ]
文档
产品图纸
- BUCHSENNEHAUSE 40-POLIN 英文版本
- BUCHSENNEHAUSE 40-POLIN C_925256_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_925256-1_O.pdf 3D
- 下载查看 ENG_CVM_CVM_925256-1_O.3d_stp.zip 英文版本
- ENG_CVM_CVM_925256-1_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_925256-1_O.3d_igs.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 缆到缆
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 40
-
行数 : 4
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 插针
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 5.08 mm [ .2 in ]
-
外壳材料 : 聚酰胺
尺寸
-
连接器长度 (in): 2.54
-
连接器高度 (in): .94
-
连接器宽度 (in): 1.378
-
行间距 : 5.08 mm [ .2 in ]
使用环境
-
工组温度范围 : -55 – 130 °C [ -67 – 266 °F ]
操作/应用
-
电路应用 : 电源和信号
