925075
4 Position, Plug / Receptacle, Housing, Crimp, Wire-to-Wire, UL 94V-2, 5.08 mm [.2 in] Centerline, 2 Row, 250 VAC, Wire & Cable, Commercial MATE-N-LOK
925075
4 Position, Plug / Receptacle, Housing, Crimp, Wire-to-Wire, UL 94V-2, 5.08 mm [.2 in] Centerline, 2 Row, 250 VAC, Wire & Cable, Commercial MATE-N-LOK
-
- MATE-N-LOK
- 商用 MATE-N-LOK
- TE 内部编号 925075

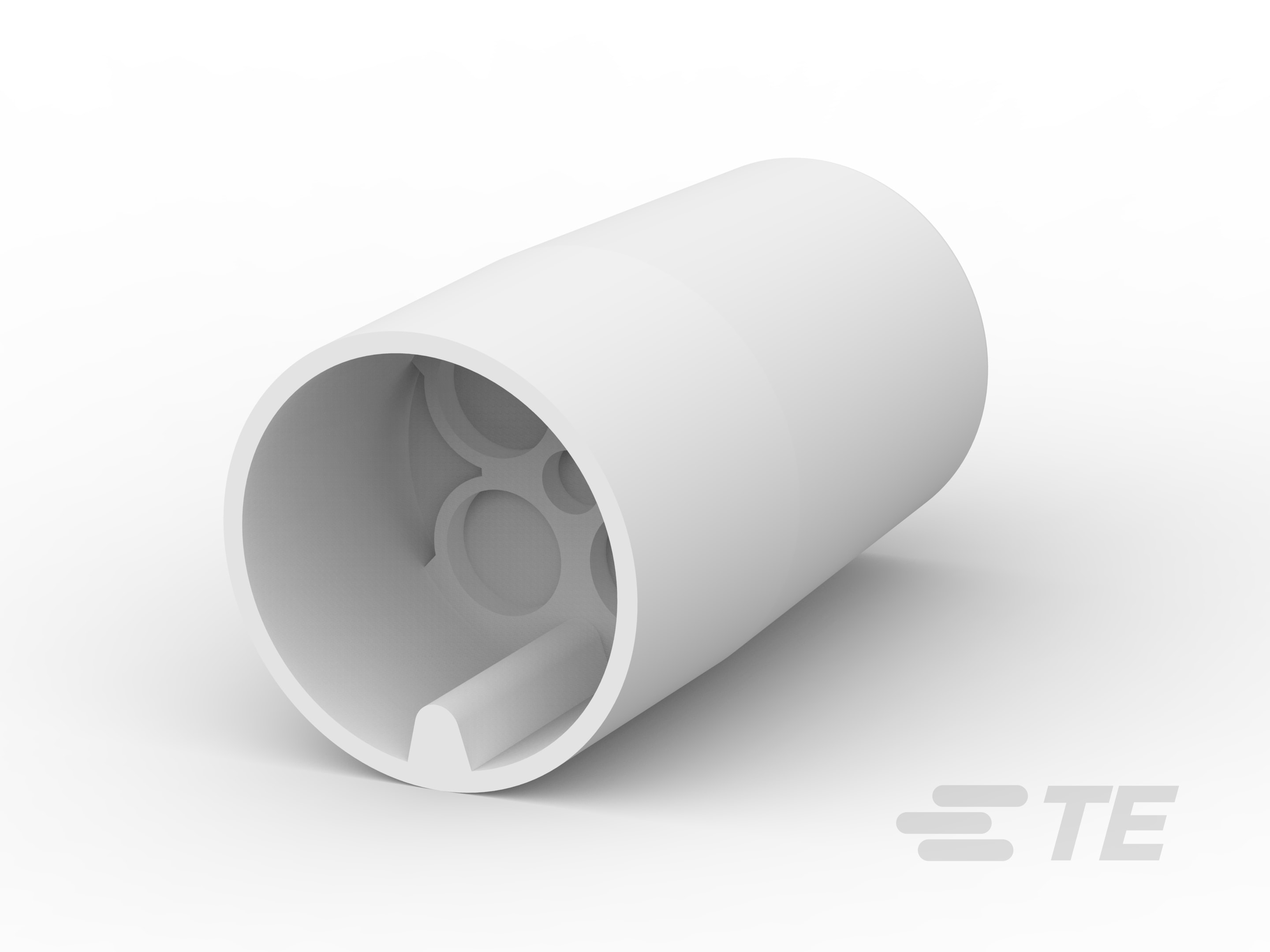

- TE 内部产品描述 4W CIRCULAR MATE-N-LOK PIN HSG NAT
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头 | 母端
-
线缆端接方法 : 压接
-
连接器系统 : 线到线
-
壳体内的端子定位力 : 带有
文档
产品图纸
- 4 WAY CIRCULAR MATE-N-LOK PIN HOUSING ENG_CD_925075_H5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_925075_G.pdf 3D
- 下载查看 ENG_CVM_CVM_925075_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_925075_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_925075_G.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-1012_H.pdf 英文版本
- 产品规格 ENG_SS_108-1000_G.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器密封件和插头类型 : 单线
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头 | 母端
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 2
-
电源位置数量 : 4
-
信号位置数量 : 4
电气特征
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
壳体内的端子定位力 : 带有
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 15
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 5.08 mm [ .2 in ]
-
外壳材料 : 尼龙
尺寸
-
行间距 : 5.08 mm [ .2 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-2
-
灼热丝额定值 : 标准件 - 非灼热丝
包装特性
-
封装方法 : 袋/箱
