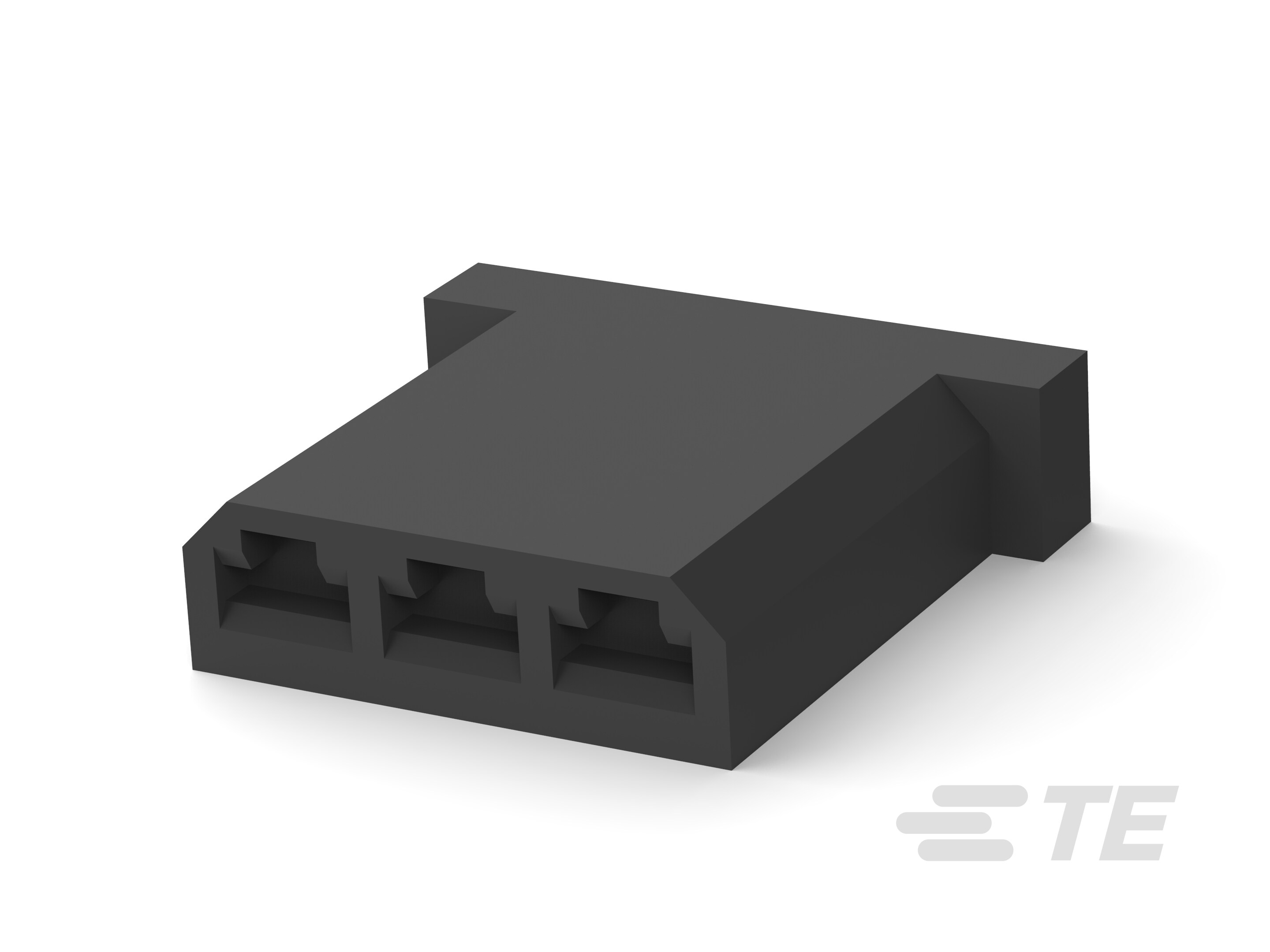

925015-1
Receptacle Terminal Housing, 3 Position, 5 mm [.196 in] Centerline, Straight, Black, Polyamide, Cable Mount (Free-Hanging), FASTIN-FASTON 110
925015-1
Receptacle Terminal Housing, 3 Position, 5 mm [.196 in] Centerline, Straight, Black, Polyamide, Cable Mount (Free-Hanging), FASTIN-FASTON 110
-
- FASTIN-FASTON
- FASTIN-FASTON 快接端子 110
- TE 内部编号 925015-1
- TE 内部产品描述 FF 110 REC HSG 3P NYLON BLACK
-
端子类型 : 母端
-
连接器和壳体类型 : 母端
-
位数 : 3
-
端子方向 : 直式
-
主要产品颜色 : 黑色
文档
产品图纸
- 3POS. FASTIN-FASTON REC. HSG. SER.110 3pol. F.F. Steckhuelsengehaeuse SERIE 2.8 ENG_CD_925015_E11.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_925015-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_925015-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_925015-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_925015-1_E.3d_stp.zip 英文版本
数据表/目录页
- White Paper: Nylon Discoloration ENG_DS_WP-160037_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2025_G3.pdf 英文版本
- 产品规格 ENG_SS_108-2002_O.pdf 英文版本
- S_108-2002_O.tif 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19711019_C1_H1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 否
-
连接器和壳体类型 : 母端
结构特性
-
位数 : 3
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子方向 : 直式
-
端子接合固定 : 不带
机械附件
-
接合对准 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 聚酰胺
-
中心线（间距） : 5 mm [ .196 in ]
尺寸
-
产品长度 : 18 mm [ .708 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 6000
