917978-6

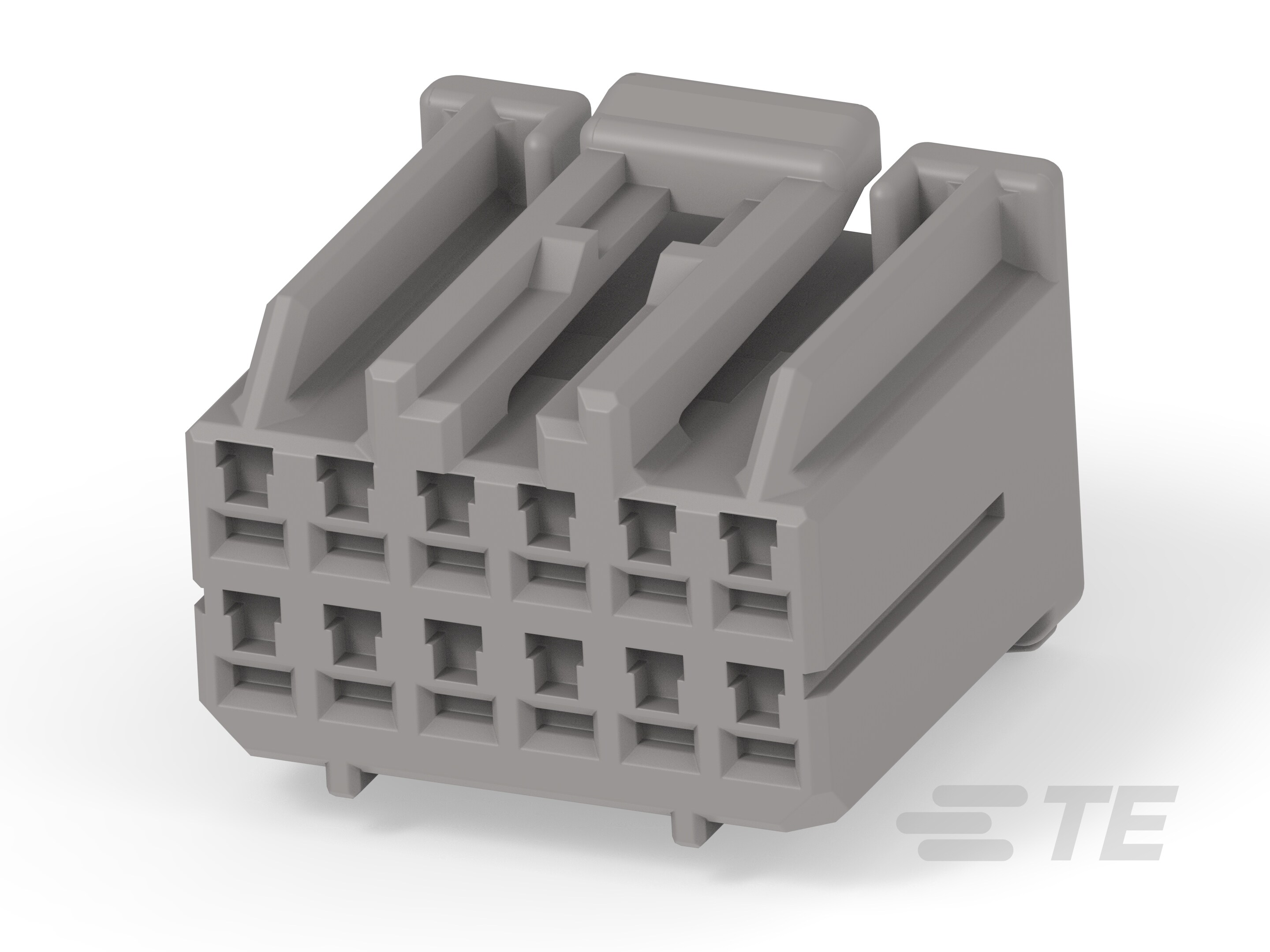

Housing for Female Terminals, Wire-to-Board, 12 Position, 3.5 mm [.137 in] Centerline, Dark Gray, Wire & Cable, Multilock Connector System
917978-6
Housing for Female Terminals, Wire-to-Board, 12 Position, 3.5 mm [.137 in] Centerline, Dark Gray, Wire & Cable, Multilock Connector System
-
- AMP
- Multilock 连接器系统
- TE 内部编号 917978-6
- TE 内部产品描述 HYBRID MK-2 PLUG HSG ASSY 12P
-
连接器系统 : 线到板
-
位数 : 12
-
连接器和壳体类型 : 母端子护套
-
中心线（间距） : 3.5 mm [ .137 in ]
-
可密封 : 否
文档
产品图纸
- 040/070 HYBRID I/O CONNECTOR MK-II 12POSITION PLUG HOUSING (POWER) ENG_CD_917978_C2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_917978-6_E.pdf 3D
- 下载查看 ENG_CVM_CVM_917978-6_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_917978-6_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_917978-6_E.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5160_J.pdf 英文版本
- S_114-5160_J.tif 英文版本
- 产品规格 JPN_SS_108-5342_D3.pdf 日语
使用说明书
- 使用说明书（美国） JPN_SS_412-5631_A.pdf 日语
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
连接器系统 : 线到板
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 外壳集成
-
混合型连接器 : 否
结构特性
-
位数 : 12
-
行数 : 2
主体特性
-
主要产品颜色 : 深灰色
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.8mm
-
对接公端宽度 : 1.8 mm [ .07 in ]
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT
-
中心线（间距） : 3.5 mm [ .137 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]
包装特性
-
封装方法 : Bag
-
封装数量 : 50
其他
-
能够保证连接器位置 : 否
