917804-6

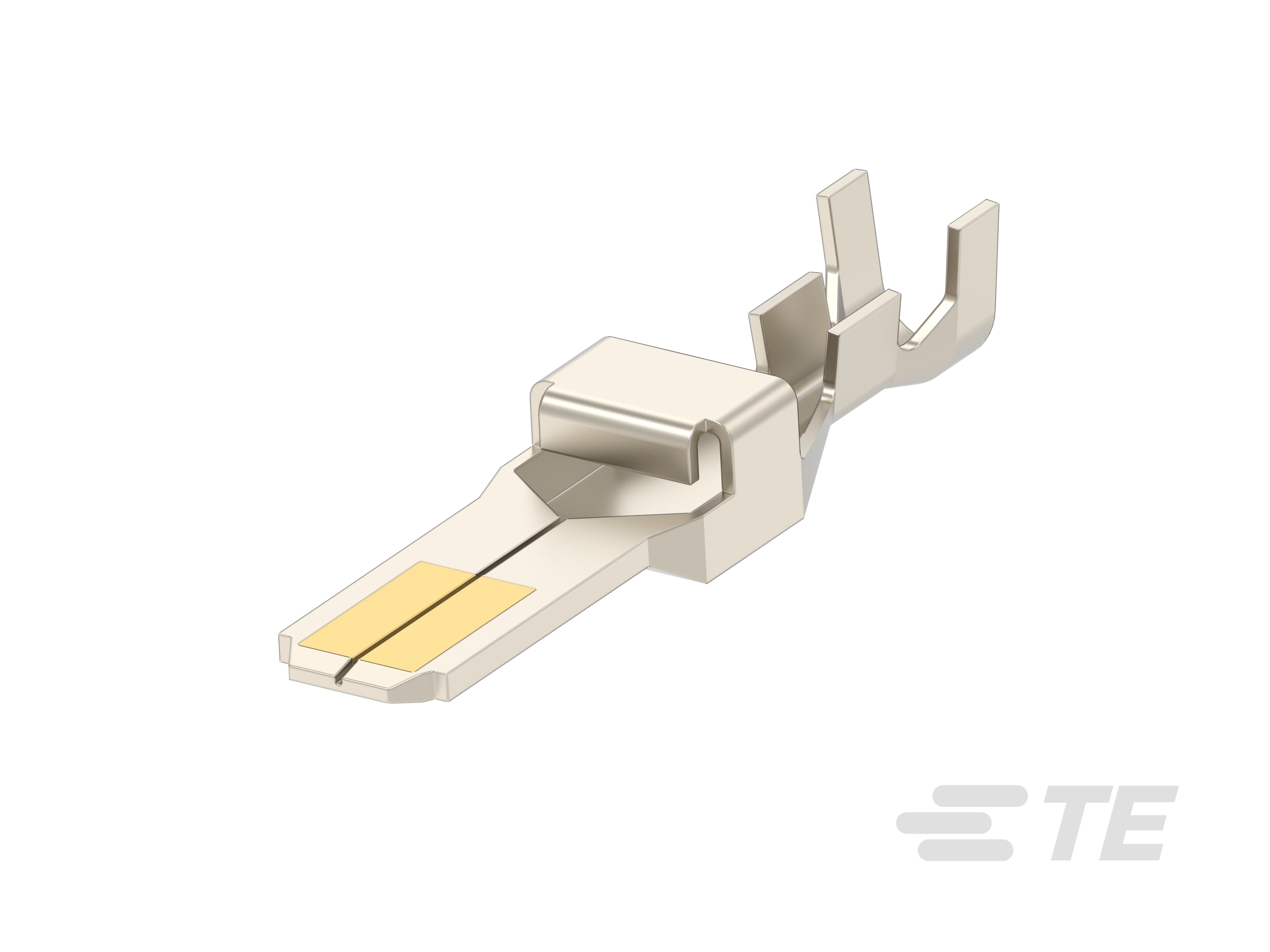

Tab Contact, 16 – 14 AWG, 1.23 – 2.27 mm² Wire, Silver (Ag), Power, -55 – 105 °C [-67 – 221 °F], Dynamic 5000 Series
917804-6
Tab Contact, 16 – 14 AWG, 1.23 – 2.27 mm² Wire, Silver (Ag), Power, -55 – 105 °C [-67 – 221 °F], Dynamic 5000 Series
-
- Dynamic Series
- Dynamic 5000 系列
- TE 内部编号 917804-6
- TE 内部产品描述 DYNAMIC D-5 TAB CONT "S" L/P Ag
- 所有 Contact: Component To Wire；20-45A，20-8 wire size (43)
-
端子类型 : 公端
-
端子接触部电镀材料 : 银 (Ag)
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.23 – 2.27
-
产品端接到 : 线缆
文档
产品图纸
-
TAB CONTACT ''S'' SIZE
日语 -
TAB CONTACT ''S'' SIZE
JPN_CD_917804_O1.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_917804-6_O1.pdf 英文版本
- 下载查看 ENG_CVM_917804-6_O1.2d_dxf.zip 英文版本
- ENG_CVM_917804-6_O1.3d_igs.zip 英文版本
- ENG_CVM_917804-6_O1.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5206_G.pdf 英文版本
- 产品规格 ENG_SS_108-5453_F.pdf 英文版本
- 合格检测报告 ENG_SS_501-5188_D.pdf 英文版本
- JPN_SS_501-5775_A.tif 日语
- JPN_SS_501-5775_A.pdf 日语
使用说明书
- 使用说明书（非美国） JPN_SS_411-5712_D_411-5712.pdf 日语
- ENG_SS_411-5774_O.pdf 英文版本
- S_411-5774_O.tif 英文版本
机构认证
- TUV 认证 ENG_AAD_TUV_CERT_R09650368_C1_B.pdf 英文版本
- ENG_AAD_TUV_CERT_R50117803_C1_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
接触件特性
-
端子类型 : 公端
-
端子接触部电镀材料 : 银 (Ag)
-
端子额定电流（最大值） (A): 45
-
对接公端宽度 : 6.4 mm [ .25 in ]
-
对接公端厚度 : 1 mm [ .039 in ]
端接特性
-
产品端接到 : 线缆
尺寸
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.23 – 2.27
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装方法 : 袋和盒
