917794-1

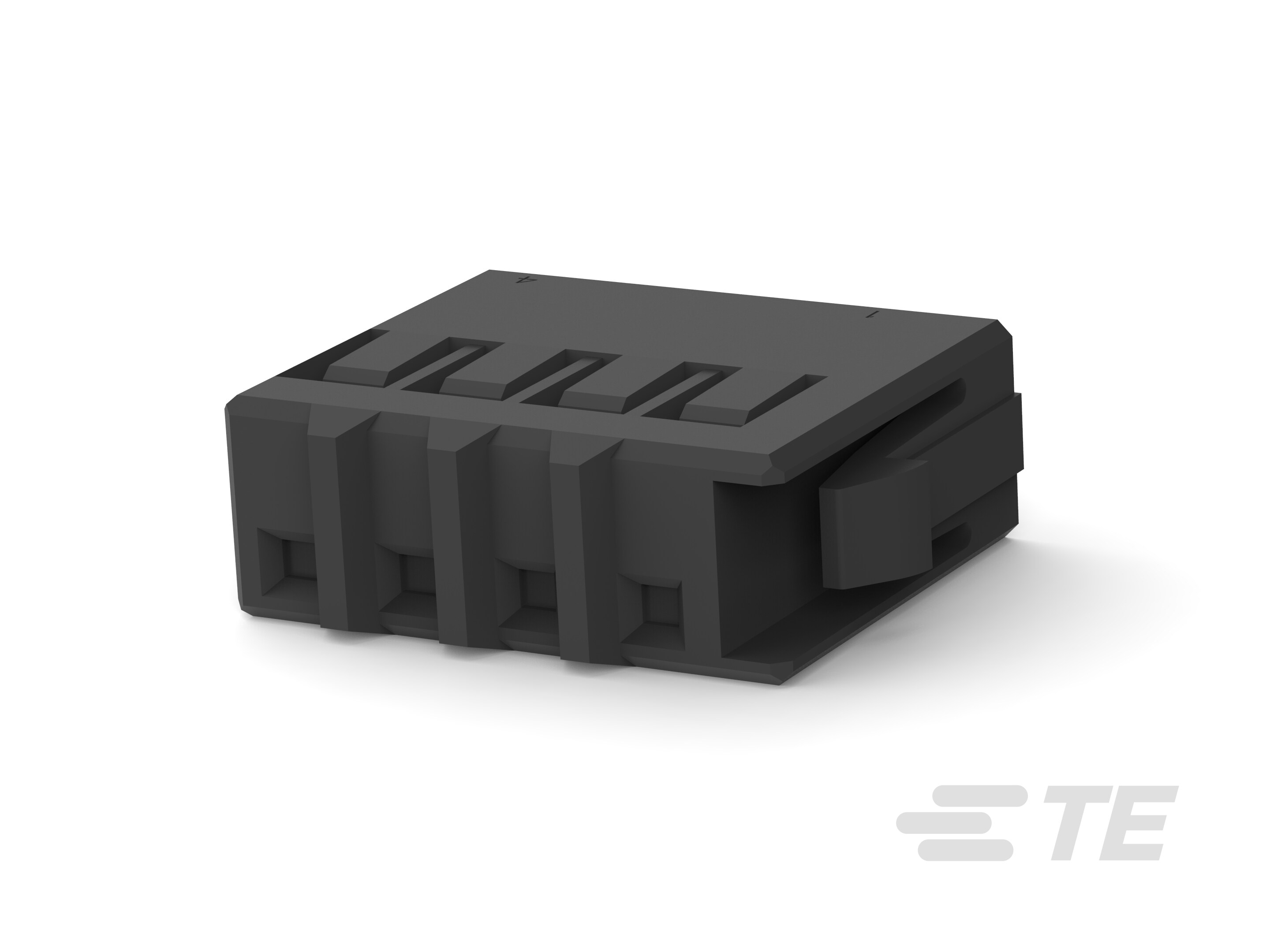

4 Position, Receptacle, Housing, Wire-to-Board, 2.54 mm [.1 in] Centerline, 1 Row, 250 VAC, Wire & Cable, Signal, AMP Signal Double Lock
917794-1
4 Position, Receptacle, Housing, Wire-to-Board, 2.54 mm [.1 in] Centerline, 1 Row, 250 VAC, Wire & Cable, Signal, AMP Signal Double Lock
-
- AMP 双重锁定信号
- TE 内部编号 917794-1
- TE 内部产品描述 SMP CONN. REC HSG 4P
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
位数 : 4
-
中心线（间距） : 2.54 mm [ .1 in ]
文档
产品图纸
- SMP CONN. REC HSG 4P ENG_CD_917794_H1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_917794-1_H.pdf 3D
- 下载查看 ENG_CVM_CVM_917794-1_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_917794-1_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_917794-1_H.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5203_E1.pdf 英文版本
- 产品规格 S_108-5537_O.tif 英文版本
- S_108-5537_O.pdf 英文版本
- ENG_SS_108-5459_M3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 1
电气特征
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 公端
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
-
外壳材料 : PBT
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : Signal
识别标记
-
电路识别特性 : 不带
包装特性
-
封装数量 : 500
-
封装方法 : Bag
