917790-1

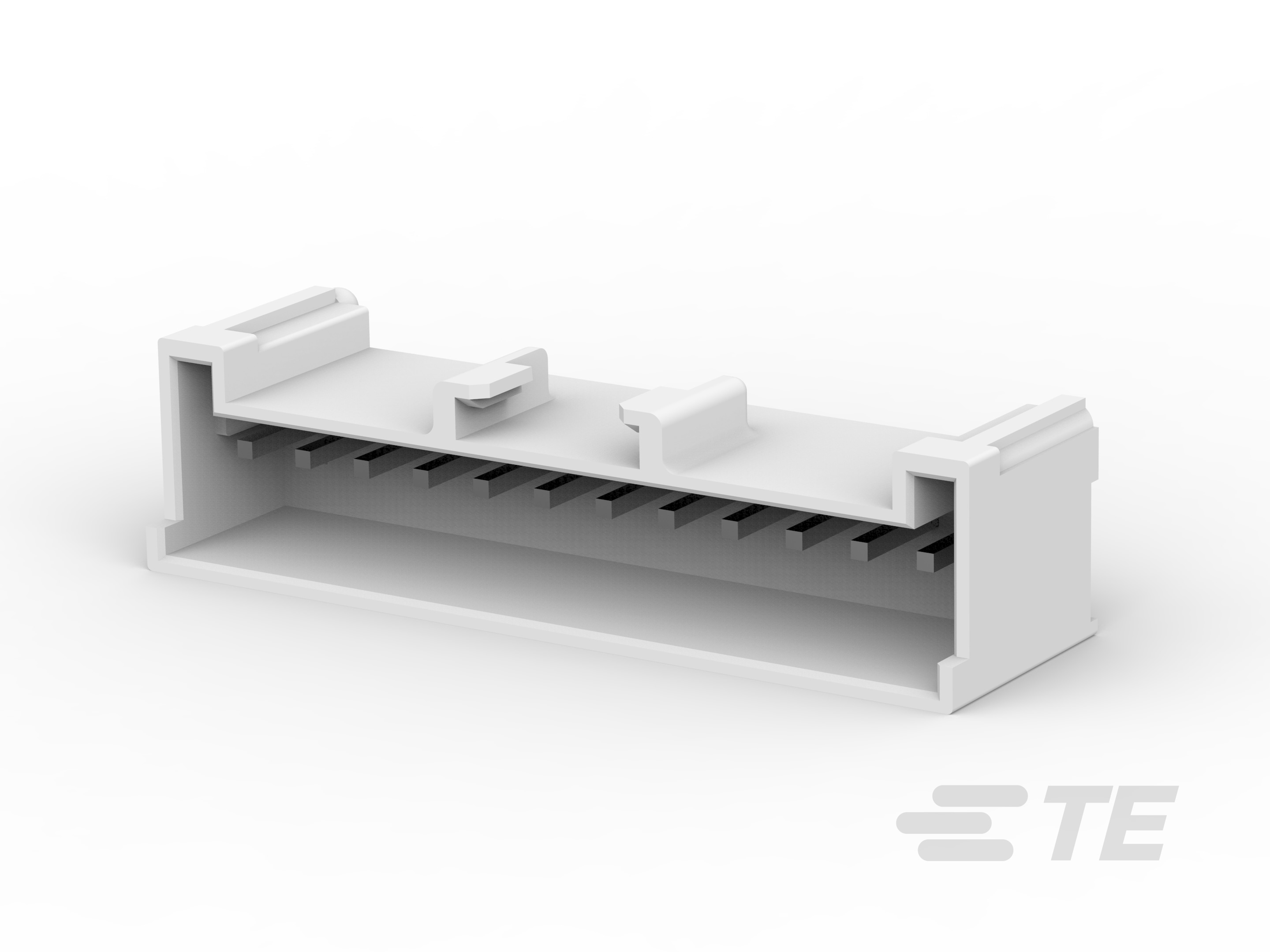

PCB Mount Header, Vertical, Wire-to-Board, 12 Position, 2.5 mm [.098 in] Centerline, Fully Shrouded, Tin (Sn), AMP Signal Double Lock

2.5 S.D.L POST HDR ASY 12P STD-917790-1

917790-1

PCB Mount Header, Vertical, Wire-to-Board, 12 Position, 2.5 mm [.098 in] Centerline, Fully Shrouded, Tin (Sn), AMP Signal Double Lock

    • AMP 双重锁定信号
  • TE 内部编号 917790-1
  • TE 内部产品描述 2.5 S.D.L POST HDR ASY 12P STD

  • PCB 连接器类型 : PCB 安装接头

  • PCB 安装方向 : 垂直

  • 连接器系统 : 线到板

  • 位数 : 12

  • 行数 : 1

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

使用说明书

机构认证

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • PCB 连接器类型 : PCB 安装接头

  • 连接器系统 : 线到板

  • 接头类型 : 全部带罩

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器产品类型 : 连接器组件

结构特性

  • PCB 安装方向 : 垂直

  • 位数 : 12

  • 行数 : 1

电气特征

  • 工作电压 (VDC): 250

  • 工作电压 (VAC): 250

主体特性

  • 连接器外形 : 标准

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子接触部电镀材料表面涂层 : 哑光

  • PCB 端子端接区域电镀材料 : 锡

  • 端子基材 : 铜合金

  • 端子接触部长度 : 4.7 mm [ .18 in ]

  • 端子布局 : 直插式

  • 端子形状和构造 : 正方形

  • PCB 端子端接区域电镀材料厚度 : .8 – 2.5 µm [ 31.49 – 98.42 µin ]

  • 接合方柱尺寸 : .64 mm [ .025 in ]

  • 端子接合区域电镀材料厚度 : .8 µm [ 31.49 µin ]

  • PCB 端子端接区域电镀材料表面涂层 : 哑光

  • 端子底板材料厚度 : .5 – 1.2 µm [ 19.68 – 47.24 µin ]

  • 端子底板材料 : 铜

  • 端子接触部电镀材料 : 锡 (Sn)

  • 端子类型 : 插针

  • 端子额定电流（最大值） (A): 3

端接特性

  • 方形端接柱体和尾部尺寸 : .64 mm [ .025 in ]

  • 端接柱体和尾部长度 : 3.2 mm [ .126 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装对准类型 : 凸耳

  • PCB 安装固定类型 : 扭结

  • 接合对准类型 : 极化

  • 接合固定 : 带有

  • 接合固定类型 : 锁闩

  • PCB 安装固定 : 带有

  • PCB 安装对准 : 带有

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

壳体特性

  • 外壳材料 : 尼龙 6/6 GF

  • 中心线（间距） : 2.5 mm [ .098 in ]

尺寸

  • 连接器长度 : 32.5 mm [ 1.27 in ]

  • 连接器高度 : 9.8 mm [ .38 in ]

  • PCB 厚度（建议） : 1.6 mm [ .063 in ]

  • 连接器宽度 : 8.2 mm [ .32 in ]

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • 灼热丝额定值 : 灼热丝

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 100

  • 封装方法 : Bag, Box
