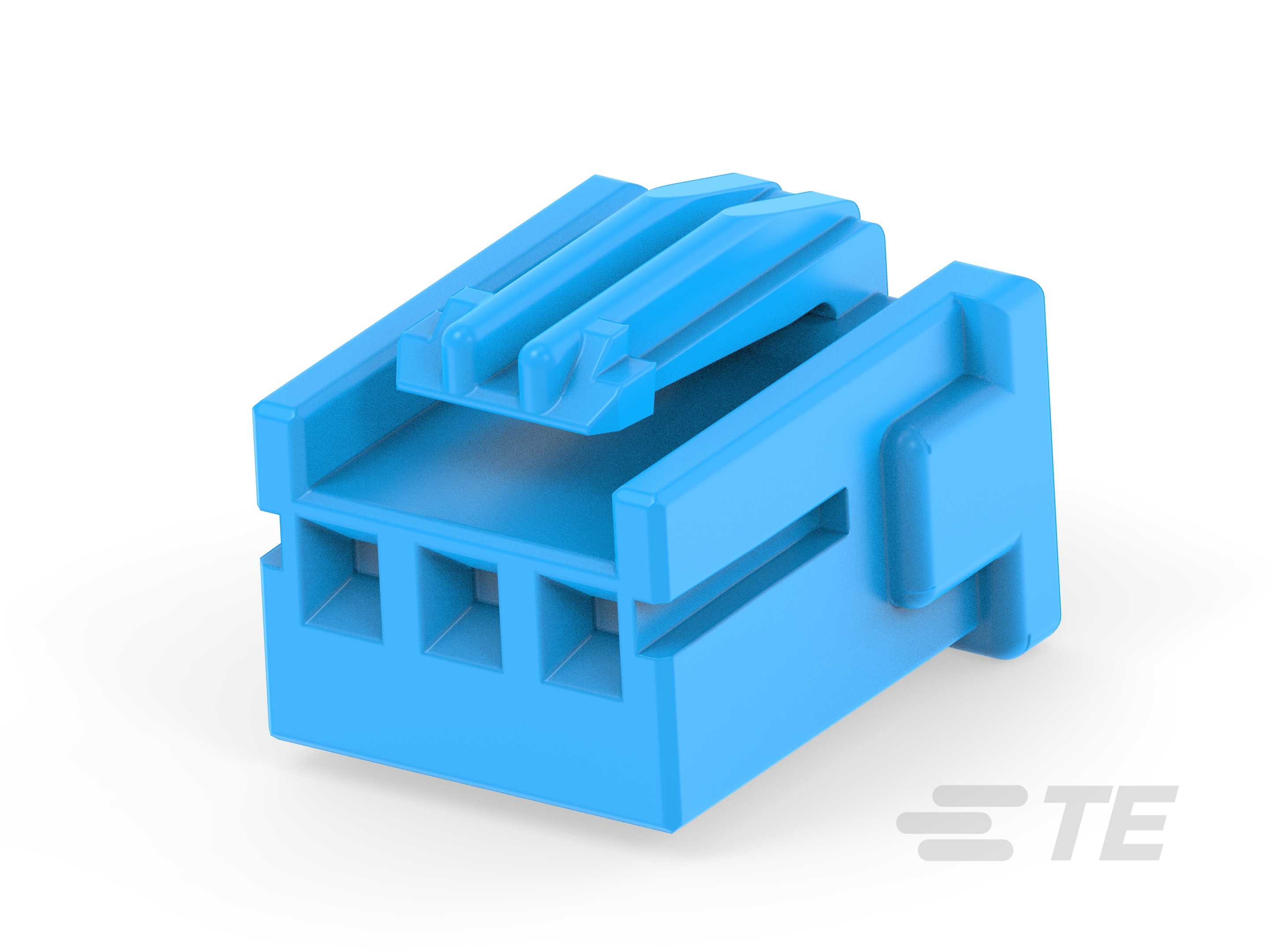

917687-6
3 Position, Plug, Housing, Crimp, Wire-to-Board, UL 94V-0, 2.5 mm [.098 in] Centerline, 1 Row, 250 VAC, Wire & Cable, AMP Signal Double Lock
917687-6
3 Position, Plug, Housing, Crimp, Wire-to-Board, UL 94V-0, 2.5 mm [.098 in] Centerline, 1 Row, 250 VAC, Wire & Cable, AMP Signal Double Lock
-
- AMP
- AMP 双重锁定信号
- TE 内部编号 917687-6
- TE 内部产品描述 2.5 SIGNAL D/LOCK PLUG HSG 3P
-
连接器产品类型 : 外壳
-
接合固定类型 : 锁闩
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
UL 阻燃性等级 : UL 94V-0
文档
产品图纸
- Dimensional Drawing 2.5mm SIGNAL DBL-LOCK 3P PLUG HSG ENG_CD_917687_E4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_917687-6_K.pdf 3D
- 下载查看 ENG_CVM_CVM_917687-6_K.2d_dxf.zip 英文版本
- ENG_CVM_CVM_917687-6_K.3d_igs.zip 英文版本
- ENG_CVM_CVM_917687-6_K.3d_stp.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
- 1773458-3_2.5MM_SIGNAL_DOUBLE_LOCK_CONNECTORS ENG_DS_1773458-3_SIGNAL_DBL_LOCK_1117.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-5203_E1.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19960425_C1_A-1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 3
-
行数 : 1
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 蓝色
接触件特性
-
端子布局 : 直插式
-
端子类型 : 插座
端接特性
-
线缆端接方法 : 压接
机械附件
-
应力消除 : 不带
-
接合固定类型 : 锁闩
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2.5 mm [ .098 in ]
-
外壳材料 : 尼龙 6/6
尺寸
-
连接器长度 (in): 10
-
连接器高度 (in): 11
-
线径 (AWG): 20
-
线径 (mm²): .518
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
行业标准
-
灼热丝额定值 : 灼热丝
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 400
-
封装方法 : Bag
